Стрельба производится без штыка, одиночным огнем на 100 м с прицелом 3.

Мишенью служит белый щит около 1 м высотой и 0,5 м шириной. Щит ставится на точно выверенном от линии огня расстоянии в 100 м, под прямым углом к стреляющему и строго по отвесу.

Для мушки карабина наиболее удобна точка прицеливания в форме прямоугольника, ширина которого 20 см, высота 30 см.

Точка прицеливания должна быть наклеена на щит, и нижний край ее должен находиться на уровне глаз стреляющего.

По отвесной линии над точкой прицеливания отмечается (мелом, цветным карандашом)

нормальное положение средней точки попадания. Эта точка при стрельбе с прицелом 3 должна быть выше точки прицеливания на 17 см. Отмеченная точка является контрольной точкой при определении точности боя автоматического карабина.

Стрельба производится лежа с упора. В качестве упора применяется мешок, не туго набитый древесными опилками. При стрельбе с упора левая рука стреляющего, поддерживающая карабин, должна лежать на упоре.

Для проверки боя автоматического карабина стреляющий производит подряд четыре выстрела, тщательно и однообразно прицеливаясь под нижний обрез черного прямоугольника, не меняя положения корпуса и левой руки в процессе стрельбы.

Бой карабина признается нормальным, если все четыре пробоины или три из них (если четвертая резко отклонилась от остальных) вмещаются в круг (габарит) диаметром 15 см и если средняя точка попадания при этом отстоит от контрольной точки не далее, чем на 5 см в любом направлении.

Если пробоины не вмещаются в круг диаметром 15 см или средняя точка попадания отклоняется от контрольной точки более, чем на 10 см, то выявляются причины разброса пуль и резкого отклонения от контрольной точки и автоматический карабин, по возможности на месте же проверки боя, исправляется оружейным техником. После исправления стрельба повторятся тем же порядком.

При вторичном неудовлетворительном результате автоматический карабин отправляют для исправления в оружейную мастерскую. Вместе с карабином в оружейную мастерскую направляется отчетная карточка по форме мишени с результатами первой и второй стрельбы. В мастерской должны быть приняты все меры для улучшения боя карабина. Выбраковка допускается только при полной невозможности получить нормальный бой.

После исправления карабина пристрелка повторяется. Если пробоины вмещаются в габарит диаметром 15 см, а отклонение средней точки попадания от контрольной точки невелико (не более 10 см), то автоматический карабин передается оружейному мастеру для соответствующего перемещения мушки, опиловки ее или замены.

При подыскании нужной высоты мушки можно пользоваться следующими данными:

Повышение или понижение средней точки попадания над контрольной, см	Необходимое повышение или понижение высоты мушки, мм
10	0,4
8	0,3
5	0,2

Проверка боя автоматического карабина считается законченной тогда, когда он и в отношении кучности, и в отношении положения средней точки попадания удовлетворяет

указанным выше нормам.

По окончании проверки боя на корпусе мушки по метке на основании мушки аккуратно набивается новая риска (старая риска зачищается).

Результаты проверки боя автоматического карабина заносятся в отчетную карточку, которая должна храниться вместе с формуляром карабина. Пробоины в карточке отмечаются точками, а средняя точка попадания крестом. При передаче автоматического карабина вместе с ним передается и формуляр с отчетной карточкой.

ГЛАВА VIII

КРАТКОЕ ОПИСАНИЕ ПАТРОНОВ, ПРИМЕНЯЕМЫХ ДЛЯ СТРЕЛЬБЫ ИЗ АВТОМАТИЧЕСКОГО КАРАБИНА

Для стрельбы из автоматического карабина применяются: патроны с легкой пулей обр. 1908/30 г., патроны с бронебойной пулей обр. 1930 г. и патроны с трассирующей пулей.

1. Описание патрона 7,62-мм калибра с легкой пулей обр. 1908/30 г.

Патрон 7,62-мм калибра с легкой пулей обр. 1908/30 г. состоит (рис. 71) из:

а) гильзы 1;

б) капсюля 2;

в) порохового заряда;

г) легкой пули 3 обр. 1908/30 г.

Гильза служит для соединения в одно целое всех элементов патрона, а также выполняет роль обтюратора при выстреле, так как плотно прилегает к стенкам патронника и не допускает прорыва пороховых газов.

Гильза состоит из:

а) корпуса гильзы а конической формы;

б) шляпки гильзы б с закраиной для упора в вырез пенька ствола и для экстрактирования гильзы;

в) капсюльного гнезда для капсюля; в гнезде имеется перегородка в с наковальней; перегородка отделяет капсюльное гнездо от порохового заряда и имеет два затравочных отверстия для передачи через них луча огня от капсюля пороховому заряду;

г) ската гильзы г, являющегося переходной частью от корпуса к дульцу гильзы;

д) дульца гильзы д, служащего для соединения гильзы с пулей: вставленная в дульце гильзы пуля обжимается для предупреждения от выпадения при подаче патрона в патронник.

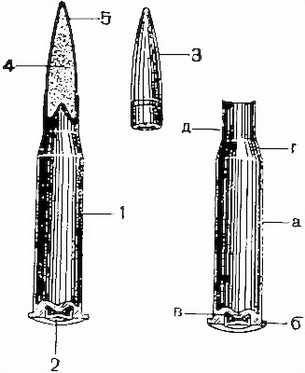

Рис. 71. Патрон с легкой пулей:

1 — гильза, 2 — капсюль, 3 — пуля, 4 — сердечник, 5 — оболочка пули, а — корпус гильзы, б — шляпка гильзы, в — перегородка, г — скат гильзы, д — дульце гильзы.

Капсюль служит для воспламенения порохового заряда. Основные составные части капсюля: колпачок, капсюльный состав и фольговый кружок.
