7,62-мм автоматический карабин Токарева

РККА Артиллерийское Управление

empty-line/>

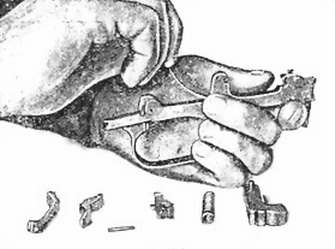

Рис. 53. Отделение шептала

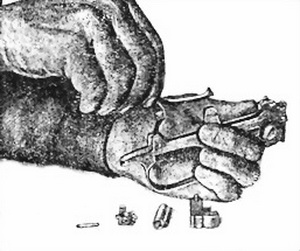

Рис. 54. Отделение оси спускового крючка.

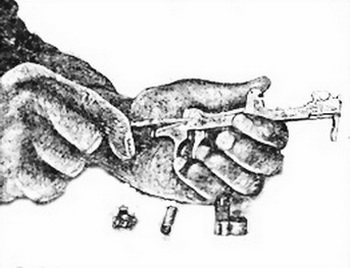

Рис. 55. Отделение спусковой тяги и спускового крючка от спусковой скобы.

Рис. 56.

Отделение пружины спусковой тяги.

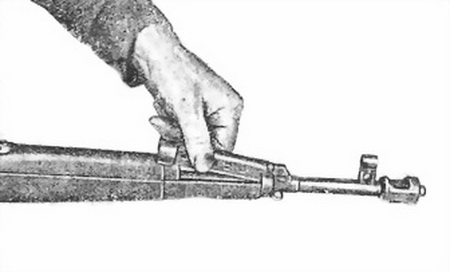

Рис. 57. Отвод назад штока с толкателем.

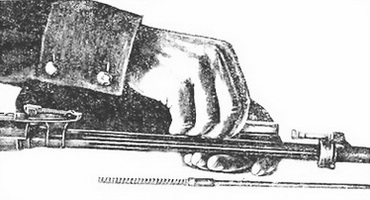

Рис. 58. Отделение штока с толкателем и пружиной штока.

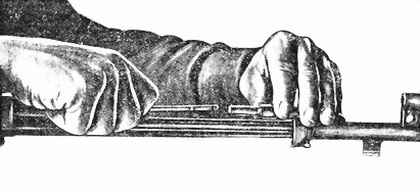

Рис. 59. Снятие газового цилиндра с газового поршня.

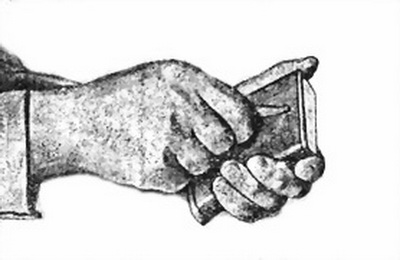

Рис. 60. Утапливание зацепа защелки крышки магазина.

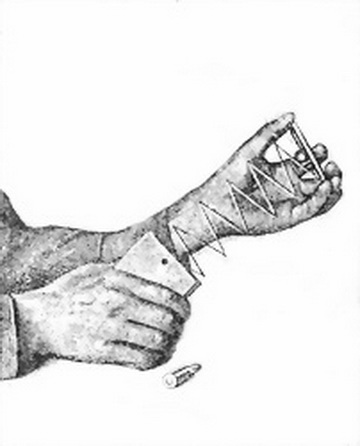

Рис. 61. Вынимание пружины магазина.

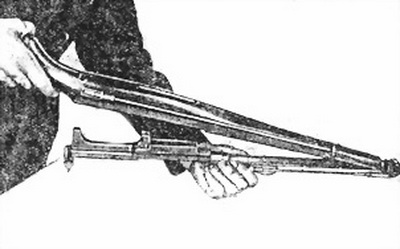

Рис. 62. Соединение ствола с ложей.

Рис. 63. Одевание ствольной накладки.

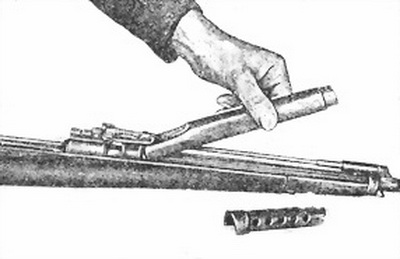

Рис. 64. Одевание кожуха.

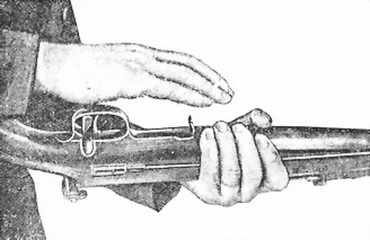

Рис. 65. Соединение спусковой скобы с коробкой.

3. Сборка карабина

Собирать карабин в следующем порядке:

1. Вложить ствол с коробкой в ложу (рис. 62).

2. Присоединить ствольную накладку (рис. 63).

3. Присоединить кожух — вставить кожух вырезами переднего конца в раструб трубки ствола и задний конец опустить на ствольную накладку (рис. 64).

4. Надеть ложевое кольцо.

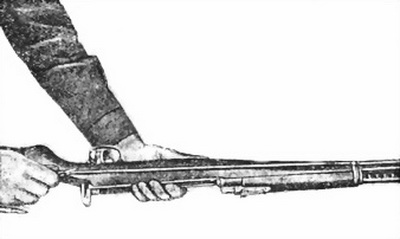

5. Поставить на место спусковой механизм, для чего цапфы спусковой скобы ввести в гнезда для них в коробке, а затем, опустив задний конец скобы, энергичным толчком дослать ее до места. Проверить, удерживает ли защелка спусковую скобу от выпадения (рис. 65).

6. Закрепить спусковую скобу, для чего повернуть заслонку на 90° вправо вниз.

7. Вставить затвор вместе со стеблем затвора в пазы коробки и продвинуть его вперед (рис. 66).

Рис. 66.

Вставление затвора в коробку.

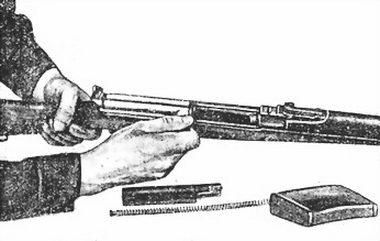

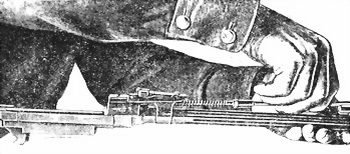

8. Вставить возвратную пружину со стрежнем и втулкой пружины в стебель затвора, поджать пружину так, чтобы она без затруднений поместилась между дном гнезда в стебле затвора и задней частью коробки (рис. 67).

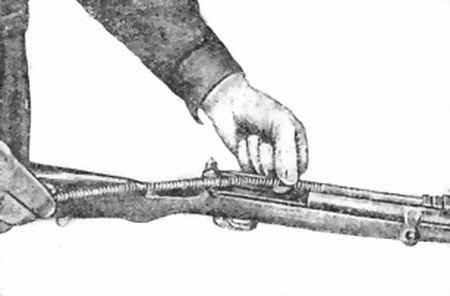

Рис. 67. Вставление возвратной пружины в стебель затвора.

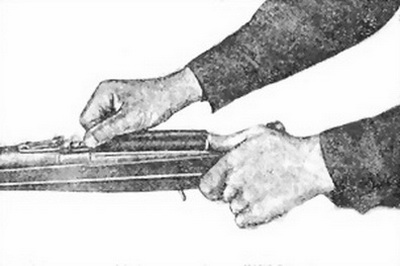

9. Соединить крышку коробки с коробкой, для чего соединить полукольцевой вырез крышки с выточкой стержня возвратной пружины и, подавая крышку вперед (одновременно сжимается возвратная пружина, поэтому крышку следует поддерживать сзади), ввести направляющие крышки в пазы коробки, после чего медленно отпустить крышку назад (рис. 68).

Рис. 68. Одевание крышки коробки на коробку.

10. Вставить шомпол (рис. 69).

Рис. 69. Вставление шомпола в ложу.

11. Вставить магазин, дослав его до места легким ударом руки по крышке магазина (рис. 70)

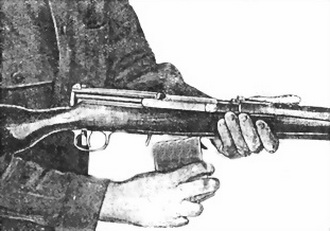

Рис. 70. Примыкание магазина.

По окончании сборки проверить ее правильность и действие частей карабина, руководствуясь главой IV.

4. Проверка исправности принадлежности для чистки и смазки

Исправность принадлежности для чистки и смазки проверять в следующем порядке:

1. Вынуть из гнезда шомпол и внимательно проверить его исправность: не забиты ли прорези для тряпок, нет ли забоин и заусениц по всей длине шомпола и особенно на его конце. Проверить прямолинейность шомпола на-глаз. Погнутым шомполом чистить канал ствола не разрешается.

2. Проверить исправность щетинного ершика: проволока ершика не должна быть погнутой, волос щеточки должен заполнять свернутую винтом проволоку и не должен быть сильно смят и выщипан, волос должен прочно удерживаться в свернутой проволоке.

3. Проверить исправность выколотки: выколотка не должна быть погнута; концы рабочей части выколотки (тонкая и обушек) должны быть правильно заправлены; тонкая часть должна свободно входить во все отверстия карабина, предусмотренные разборкой.

4. Проверить исправность масленки: перегородка должна прочно удерживаться на своем месте и не пропускать щелочь в отделение для масла; пробка должна прочно удерживаться в крышке; крышки должны надежно закрывать оба горла масленки.

Каждая обнаруженная при осмотре неисправность в принадлежности должна быть отмечена командиром и указана бойцу.

Пользоваться для чистки неисправной принадлежностью воспрещается. Неисправная принадлежность подлежит замене и исправлению.

5. Порядок чистки карабина

Общий порядок, а также сроки чистки (промежутки между чистками) автоматического карабина остаются те же, что и для 7,62-мм винтовки обр. 1891/30 г., как указано в «Наставлении по стрелковому делу РККА».

Общие приемы чистки карабина

Чистку карабина производить, руководствуясь следующим:
