Колпачок служит для сборки капсюля и предупреждения прорыва газов между его стенками и стенками капсюльного гнезда.

Капсюльный состав служит для зажигания порохового заряда. Фольговый кружок предохраняет состав от разрушения.

Пороховой заряд состоит из пороха марки «ВЛ».

Легкая пуля обр. 1908/30 г. состоит из свинцово-сурьмянистого сердечника 4 и железной оболочки 5, покрытой томпаком.

Патроны с легкой пулей

предназначены для стрельбы по живым целям.

Для стрельбы из автоматического карабина употребляются только вполне исправные патроны.

2. Описание патрона 7,62-мм калибра с бронебойной пулей обр. 1930 г.

Патрон с бронебойной пулей обр. 1930 г. состоит (рис. 72) из гильзы 1, капсюля 2, порохового заряда и бронебойной пули 3 обр. 1930 г.

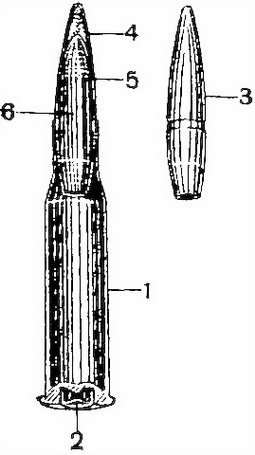

Рис. 72. Патрон с бронебойной пулей:

1 — гильза, 2 — капсюль, 3 — пуля, 4 — оболочка пули, 5 — свинцовая рубашка, 6 — сердечник.

В патронах с бронебойной пулей употребляется те же гильза и капсюль, что и в патронах с легкой пулей обр. 1908/30 г.

Пороховой заряд к патрону с бронебойной пулей состоит из пороха марки «ВТ». Порох — пироксилиновый, бездымный, по форме трубчатый, с одним канальцем.

Бронебойная пуля обр. 1930 г. состоит из железной, покрытой слоем томпака, оболочки 4, свинцовой рубашки 5 и сердечника 6 из закаленной стали.

Свинцовая рубашка предназначается для уменьшения износа канала ствола и для облегчения врезания пули в нарезы канала ствола.

Сердечник предназначается для пробивания брони и поэтому изготавливается из специальной стали, дающей ему прочность и твердость.

Патрон с бронебойной пулей обр. 1930 г. предназначен для стрельбы по противнику, укрытому броней толщиной не более 7―10 мм.

При стрельбе группками в 2―3 выстрела эффективность поражения бронебойной пулей повышается, так как одиночный огонь при большой подвижности целей мало действителен.

3. Описание патрона 7,62-мм калибра с трассирующей пулей обр. 1930 г.

Патроны с трассирующей пулей предназначаются для корректирования стрельбы по быстро движущимся целям. Патрон с трассирующей пулей состоит (рис. 73) из гильзы, капсюля, порохового заряда и трассирующей пули.

По своему устройству трассирующая пуля отличается от легкой тем, что кроме сердечника 4 в пульную оболочку 5 вставлен стаканчик 1 с запрессованным трассирующим составом 2.

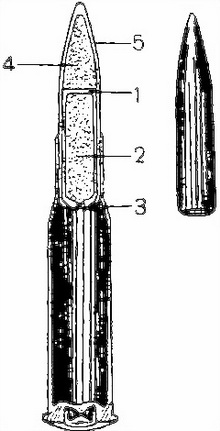

Рис. 73.

Патрон с трассирующей пулей:

1 — стаканчик с трассирующим составом, 2 — трассирующий состав, 3 — зажигательный состав, 4 — сердечник, 5 — оболочка пули.

Под трассирующим составом в стаканчик запрессовывается слой зажигательного состава 3 в виде звездочки. При выстреле пороховые газы зажигают звездочку, которая в свою очередь зажигает трассирующий состав, и пуля при полете оставляет огненный след.

Дальность горения трассирующего состава — 1600―1800 м.

Стрельба в отдельности каждым видом описанного выше патрона и вперемешку одного патрона с другим ведется по шкале, насеченной на прицельной планке, без ввода каких-либо поправок на несоответствие прицела.

Условия безопасного обращения с патронами

Необходимо категорически запретить красноармейскому и командному составу производить частичную разрядку, а тем более демонтаж патрона, так как при недостаточной тщательности и отсутствии специальных инструментов и навыка производство демонтажа опасно.

Всякий патрон, давший осечку, является опасным в обращении, что об’ясняется нарушением капсюльного состава. Поэтому, если патрон дал осечку, то разрешается произвести повторный спуск ударника: если патрон и после второго спуска ударника даст опять осечку, то осторожно удалить патрон из патронника и отложить его в сторону. После окончания стрельбы патроны, давшие осечки, уничтожаются под руководством начальника боепитания части.

Патроны, имеющие капсюль, посаженный выше плоскости шляпки гильзы (выступающий наружу капсюль), и патроны, имеющие сквозные отверстия и трещины на гильзе, никоим образом не должны допускаться к стрельбе, так как первые могут дать выстрел при недокрытом патроннике, а вторые — от воспламенения при нагреве патронника от предыдущей стрельбы.

Об обнаружении патронов с такими дефектами необходимо тотчас же доложить по команде.

Все патроны, подвергавшиеся ударам или из’ятые при задержках, которые вызвали деформацию патрона, не должны допускаться к стрельбе, и с ними следует обращаться, как с патронами, давшими осечку, т. е. уничтожить.

Маркировка патронов

Маркировка патронов с бронебойной пулей обр. 1930 г. Вершина бронебойной пули окрашивается в черный цвет. На коробках и ящиках наносятся полосы черного цвета и сокращенное название бронебойной пули «Б-30».

Маркировка патронов с трассирующей пулей. Вершина трассирующей пули окрашивается в зеленый цвет. На коробках и ящиках наносятся полосы зеленого цвета и сокращенное название трассирующей пули «Т».

Маркировка патронов с легкой пулей. Никакой отличительной окраски как пуля, так коробки и ящики не имеют.

На деревянном ящике для всех патронов, кроме того, наносится следующая маркировка:

1. Наименование изделия.

2. Наименование завода и номер партии.
