Прицельная планка укреплена в проушинах прицельной колодки цапфами. Сверху на прицельной планке нанесены цифры с делениями 1, 2, 3 …, 10 (рис. 10).
На ребрах планки имеются зубцы д (рис. 9), удерживающие хомутик прицела в приданном ему положении.
Хомутик прицела надет на прицельную планку, на зубьях которой он удерживается 2 защелками.
Коробка (рис. 10 и 11) навинчивается на ствол с натягом и в войсковых частях со ствола не снимается.
В коробке собраны:
а) отражатель;
б) останов затвора;
в) размыкатель автоматического спуска;
г) втулка
Сверху коробки имеются:
а) внутренние продольные пазы а на боковых стенках для направления затвора при движении;
б) наружные продольные пазы б для соединения с закраинами крышки коробки;
в) площадка в с боковыми пазами для посадки прицельной колодки и с продольным отверстием е (рис. 9) для толкателя затвора.
В средней части коробки имеются: поперечный паз г, в который вставлен с натягом упор затвора; выемка д для задней скошенной части затвора (боевого упора) и ромбовидных выступов затвора; паз ж для помещения отражателя, паз з для останова затвора с пружиной и паз и для размыкателя автоматического спуска. Сзади упора затвора имеются прямоугольное окно к для прохода курка и продольный паз л для прохода рычага замедлителя. В передней части коробки имеется окно м для магазина с выступами н в верхней части для упора стенок магазина и с площадкой о, на которую ложится передний захват магазина. В передней стенке коробки имеется полукруглая выточка р для удерживания ушков ствольной накладки. В задней стенке коробки имеется снизу продольный канал для втулки коробки п и сверху канал для запора втулки (на рисунке не показано). Сверху задней стенки коробки имеются осевой канал для упора с и пружины упора запора втулки и ушки т с отверстиями для штифта упора затвора.

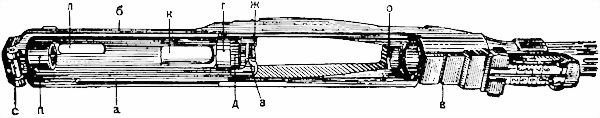

Рис. 10. Коробка (вид сверху):
а — пазы для направления затвора, б — пазы для соединения с крышкой коробки, в — площадка, г — упор затвора, д — выем для боевого упора, ж — паз отражателя, з — паз останова затвора, к — окно для прохода курка, л — паз для рычага замедлителя, о — площадка для переднего захвата магазина, п — втулка коробки, с — упор запора втулки.

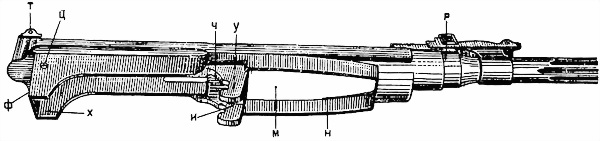

Рис. 11. Коробка (вид снизу):
м — окно магазина, н — выступы для упора стенок магазина, р —
Снизу в средней части коробки имеются ушки у с гнездами ч для цапф спусковой скобы. В задней части коробки снизу имеется прилив ф с окном х, в котором помещается защелка спусковой скобы с пружиной защелки. В правой и левой стенках коробки имеется отверстие ц для оси защелки спусковой скобы.

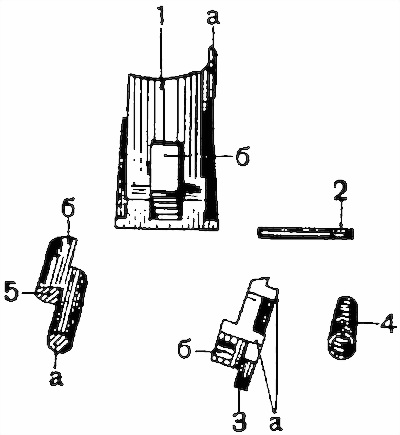

Рис. 12. Отражатель и останов затвора:
1 — отражатель, а — отражающий зуб, б — гнездо для останова затвора, 2 — штифт отражателя, 3 — останов затвора, а — бортики для упора пружины останова затвора, б — окно для отражателя, 4 — пружина останова затвора, 5 — размыкатель автоматического спуска.
Отражатель (рис. 12) служит для отражения стреляных гильз. Отражатель 1 плотно вставлен в вертикальный паз в коробке, где закреплен штифтом 2. При отходе затвора после выстрела назад отражающий зуб а отражателя проходит в пазу затвора и, ударяя в край дна стреляной гильзы, отражает ее вправо и вперед.
В средней части отражателя имеется гнездо б, в котором помещается останов затвора 3 с пружиной 4.
Останов затвора 3 (рис. 12) удерживает затвор в заднем положении при израсходовании всех патронов в магазине. При закрытом затворе останов затвора утоплен в гнезде корпуса отражателя пружиной останова затвора, которая одновременно упирается в бортики а останова и в верхнюю и нижнюю грани окна б отражателя.
При израсходовании патронов подаватель магазина поднимается и давит выступом, имеющимся на его задней плоскости, на выступ б останова затвора, выходящий в окно для магазина, и заставляет его подниматься вверх. Отошедший назад затвор, возвращаясь вперед, упирается в останов и задерживается.
Размыкатель автоматического спуска 5 представляет собой коленчатый рычажок, который помещается в гнезде коробки и удерживается в нем пальцем, имеющимся на задней стенке корпуса отражателя.
Назначение размыкателя — надавливать на автоматический спуск, чтобы освободить курок.
Размыкатель своей длинной ножкой а соприкасается с автоматическим спуском и его пружиной выдвигается вверх из ствольной коробки. Когда стебель затвора дойдет до своего переднего положения, он своим выступом нажимает на короткую ножку б размыкателя и утапливает его. Когда размыкатель утоплен, он надавливает на автоматический спуск и выводит из сцепления с ним курок.
