Рис. 31. Ствольная накладка:

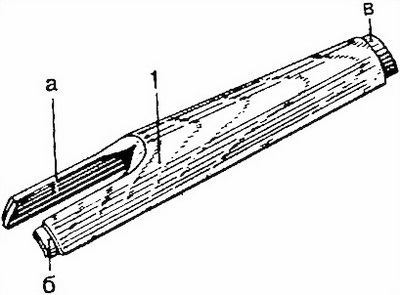

а — вырез для прицельной колодки, б — ушки для соединения с коробкой, в — срез для кожуха, 1 — штифт ствольной накладки.
Рис. 32.

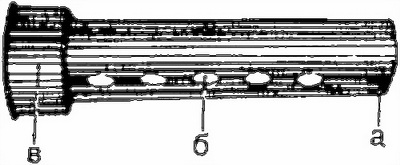

а — вырез для соединения с трубкой ствола, б — отверстия для обмена воздуха, в — уширение для ствольной накладки.

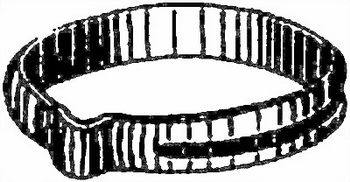

Рис. 33. Ложевое кольцо
Задняя часть кожуха в расширена для надевания кожуха на ствольную накладку. На ствольной накладке кожух укрепляется при помощи ложевого кольца.
Ложевое кольцо (рис. 33) служит для соединения ствольной накладки и кожуха с ложей. Оно пружинное, разрезное и удерживается на месте своей пружиной.
5. Магазин
Магазин служит для помещения патронов и подачи их под затвор во время стрельбы. Магазин двухрядный, на 10 патронов.
Магазин состоит (рис. 34) из коробки магазина 1, подавателя 2, пружины магазина 3 и крышки магазина 4 с пружиной крышки 5.
Коробка магазина снизу закрыта крышкой, удерживаемой пружиной. Спереди в коробке магазина имеется выступ а, которым она ложится на площадку коробки, а сзади выступ б, за который заскакивает защелка магазина при вставлении магазина в окно коробки.
Рис. 34. Детали магазина:

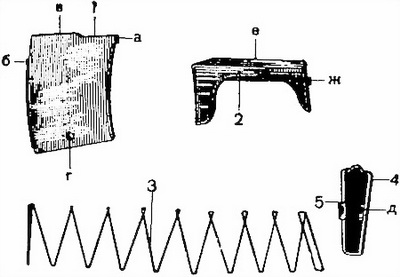

1 — коробка магазина, а — выступ передний, б — выступ задний, в — закраина коробки, г — отверстия для защелки пружины, 2 — подаватель, е — гребень, ж — выступ для останова затвора, 3 — пружина магазина, 4 — крышка магазина, 5 — пружина крышки, д — защелки пружины крышки.
С боков в коробке магазина имеются отверстия г, куда заскакивают защелки д пружины крышки магазина. В коробке расположен подаватель, направляемый при движении своими стенками и подающий под действием пружины магазина патроны вверх до упора в закраины магазина. В шахматном порядке патроны размещаются гребнем е подавателя.
На задней стенке подавателя имеется выступ ж, который поднимает останов затвора при израсходовании патронов в магазине.
6. Штык с ножнами
Штык (рис. 35) состоит
Рукоятка штыка состоит из двух щечек, скрепленных 2 винтами б с гайками, упора рукоятки в и головки рукоятки.
Рис. 35. Штык и ножны:

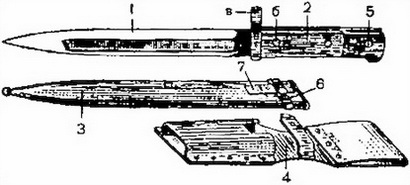

1 — клинок, 2 — рукоятка штыка, б — винты, в — упор рукоятки, 3 — ножны, 4 — ремень, 5 — защелка рукоятки, 6 — кольцо, 7 — качающаяся пластинка.
Ножны снаружи имеют кольцо 6 с качающейся пластинкой 7, которая удерживает их на ремне при ношении штыка на поясном ремне.
7. Принадлежность [1]
Принадлежности для чистки состоят из следующих деталей:
а) шомпола с двумя прорезями на конце для тряпок и пакли;
б) щетинного ершика для смазки деталей карабина;
в) ключа для установки газового регулятора;
1
Принадлежность еще окончательно не установлена.
г) выколотки;
д) двугорлой масленки.
ГЛАВА III
ВЗАИМОДЕЙСТВИЕ МЕХАНИЗМОВ АВТОМАТИЧЕСКОГО КАРАБИНА
1. Положение частей до заряжания
До заряжания части карабина находятся в следующем положении (рис. 36).
Газовый цилиндр, шток и толкатель затвора находятся в крайнем переднем положении. Пружина штока имеет наименьшее поджатие.

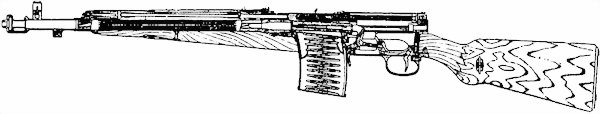

Рис. 36. Общий вид карабина в продольном разрезе — положение частей до заряжания карабина.
Затвор и стебель затвора под действием возвратной пружины находятся в крайнем переднем положении.
Затвор, опущенный задней частью относительно оси канала ствола, запирает канал ствола, упираясь в упор в коробке. Возвратная пружина наименее поджата.
Курок, освобожденный от боевого взвода, удерживается под действием боевой пружины в переднем положении и одновременно удерживает ударник. Пружина ударника сжата. Боевая пружина и пружина спусковой тяги наименее поджаты.
Магазин освобожден от патронов. Подаватель находится в крайнем верхнем положении. Пружина магазина наименее поджата.
Такое же положение части карабина занимают при хранении.
2. Работа частей при заряжании карабина
Для заряжания карабина необходимо:
1. Вынуть магазин, наполнить его патронами и снова поставить на место.
2. Установить переводчик на одиночный (флажок переводчика отвести влево) или на автоматический огонь (флажок переводчика отвести вправо).
3. Отвести затвор за рукоятку стебля в крайнее заднее положение.
4. Отпустить затвор.
