7,62-мм автоматический карабин Токарева

РККА Артиллерийское Управление

Выбрасывающее приспособление служит для извлечения гильзы (патрона) из канала ствола и состоит (рис. 18) из выбрасывателя 1, пружины выбрасывателя 2 и упора пружины выбрасывателя.

Выбрасыватель имеет зацеп а для захватывания за закраину гильзы, скос б для захода в соответствующий вырез в затворе и кольцевую выточку в для упора пружины выбрасывателя.

Пружина выбрасывателя удерживает выбрасыватель в гнезде затвора. Одним концом пружина упирается в выбрасыватель, а другим в головку г своего упора и тем самым выдвигает выбрасыватель вперед, благодаря

чему скос б выбрасывателя удерживается в гнезде затвора. Упор пружины выбрасывателя головкой г входит в гнездо затвора и удерживает пружину выбрасывателя от выпадения.

Возвратная пружина (рис. 19) возвращает подвижные части вперед после отхода их в крайнее заднее положение. Она состоит из двух частей а, которыми надевается на втулку возвратной пружины 1, задняя часть пружины надевается еще и на стержень возвратной пружины 2. Передний конец пружины вместе со втулкой вставляется в канал стебля затвора. Стержень возвратной пружины имеет головку, выточку б, в которую входит выступ в (рис. 20) крышки коробки.

Крышка коробки (рис. 20) обеспечивает правильную работу возвратной пружины и защищает подвижные части карабина от пыли и грязи. Она имеет в задней части выступ в, которым соединяется с головкой стержня возвратной пружины, направляя при помощи этого выступа стержень возвратной пружины и обеспечивая правильную работу возвратной пружины.

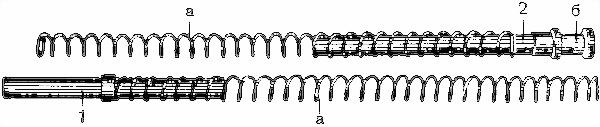

Рис. 19. Возвратная пружина:

1 — втулка возвратной пружины, 2 — стержень возвратной пружины, а — части пружины, б — выточка головки стержня для выступа крышки коробки.

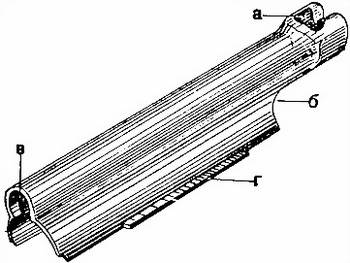

Рис. 20. Крышка коробки:

а — вырез для обоймы, б — вырез для рукоятки стебля затвора, в — выступ для соединения с головкой стержня возвратной пружины, г — направляющие выступы.

Спереди в крышке коробки имеется вырез а для прохода обоймы с патронами при заряжании карабина из обоймы через верхнее окно коробки.

С правой стороны в крышке имеется вырез б для рукоятки стебля затвора.

Снизу справа и слева крышка коробки имеет направляющие выступы г для соединения с пазами коробки.

3. Спусковой механизм

Спусковой механизм (рис. 21 и 22) собран на спусковой скобе. Он состоит из спусковой скобы 1, курка 2, боевой пружины со стержнем 3, шептала 4, автоматического спуска 5 с пружиной 6, спускового крючка 7, спусковой тяги 8 с пружиной 9 и переводчика 10.

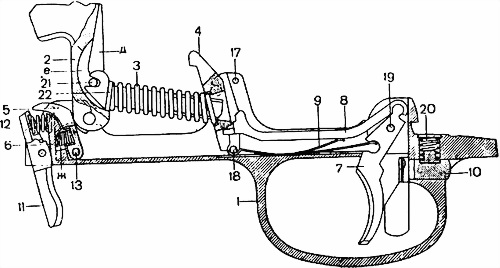

Рис. 21. Спусковой механизм — разрез:

1 — спусковая скоба, 2 — курок, 3 — боевая пружина, 4 — шептало, 5 — автоматический спуск, 6 — пружина автоматического спуска, 7 — спусковой крючок, 8 — спусковая тяга, 9 — пружина спусковой тяги, 10 — переводчик, 11 — защелка магазина, 12 — пружина защелки магазина, 13 — ось автоматического спуска, 14 — цапфы для соединения с коробкой, 15 — вырезы для цапф курка, 16 — ушки для цапф шептала, 17 — штифт защелки замедлителя, 18 — штифт спусковой тяги, 19 — отверстие

для оси спускового крючка, 20 — пружина переводчика, 21 — штифт для опоры стержня, 22 — стержень, 23 — вырез для зуба защелки спусковой скобы, ж — гнездо для пружины автоматического спуска, д — выем для боевой пружины, е — паз для головки стержня боевой пружины.

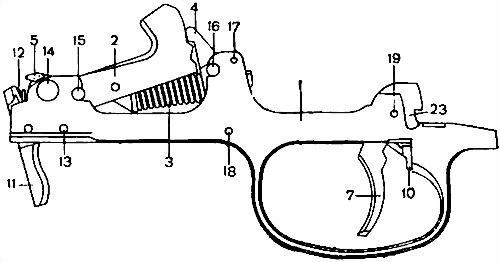

Рис. 22. Спусковой механизм — общий вид.

Спусковая скоба (рис. 21 и 22) имеет на переднем конце гнездо, в которое вставлена защелка магазина 11 с пружиной 12, и два отверстия, из которых переднее служит для оси защелки магазина, а заднее для оси автоматического спуска 13. На переднем конце спусковой скобы, кроме того, имеются цапфы 14 для соединения спусковой скобы с коробкой и полукруглые вырезы 15 для цапф курка. В средней части спусковой скобы имеются ушки для цапф 16 шептала, штифта защелки замедлителя 17 и штифта пружины спусковой тяги 18. На дне спусковой скобы имеются выем для пружины и окно для прохода спускового крючка. В выступе задней части скобы имеются отверстие для оси спускового крючка 19 и вырез 23 для зуба защелки спусковой скобы. В хвосте спусковой скобы имеются продольное отверстие для оси переводчика 10 и гнездо, в котором помещается пружина переводчика 20. Сверху это гнездо закрыто поперечной задвижкой пружины переводчика.

Курок (рис. 23) на головке имеет боевой взвод а для спуска замедлителя и верхний боевой взвод б для шептала. В нижней части курка имеются боевой взвод в для автоматического спуска и цапфы г для соединения со спусковой скобой. В средней части курка (рис. 21) имеется выем д для помещения взведенной боевой пружины, паз е для головки стержня боевой пружины и наглухо вставленный штифт 21 для опоры вилки головки стержня.

Стержень боевой пружины и боевая пружина (рис. 24). Стержень боевой пружины 1 имеет спереди головку а с вилкой б, для опоры на штифт курка, и с кольцевой заточкой г, для опоры боевой пружины. В заднем конце стержня справа и слева имеются срезы в для прохода стержня в вырез шептала и снизу вырез д для разобщения шептала со спусковой тягой. Боевая пружина 2 надевается на стержень и упирается одним концом в заточку г стержня, а другим в гнездо шептала.

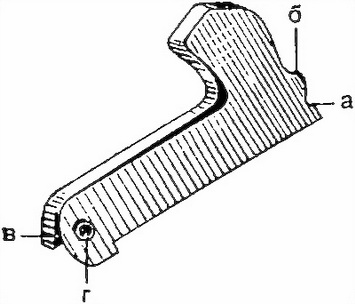

Рис. 23. Курок:

а — боевой взвод для спуска замедлителя, б — боевой взвод для шептала, в — боевой взвод для автоматического спуска, г — цапфы для соединения со спусковой скобой.

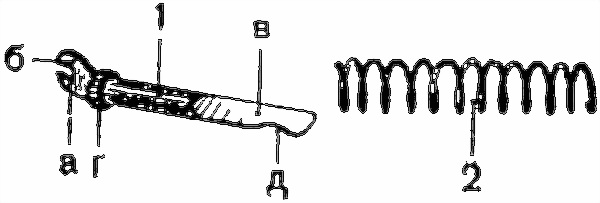

Рис. 24. Стержень с боевой пружиной:

1 — стержень боевой пружины, а — головка, б — вилка, в — срез, г — заточка для опоры боевой пружины, д — вырез, 2 — боевая пружина.
