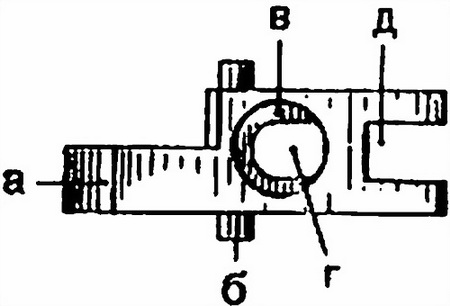

Рис. 25. Шептало:
а — зуб, б — цапфы, в — гнездо для упора пружины, г — вырез для прохода стержня, д — прямоугольный вырез для спусковой тяги.

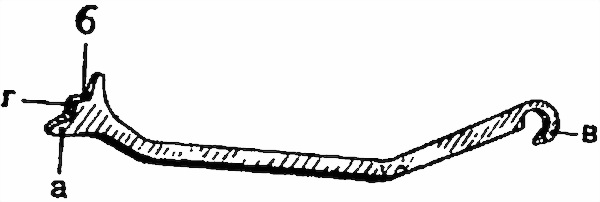

Рис. 26.
а — направляющий выступ, б и г — уступы, в — выем для головки спускового крючка.

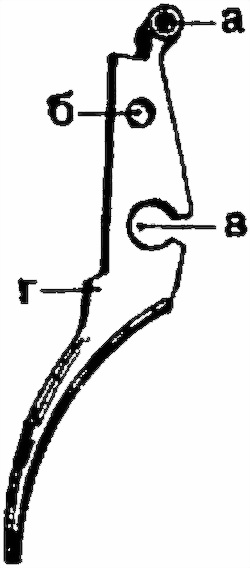

Рис. 27. Спусковой крючок:
а — головка, б — отверстие для оси крючка, в — выем для пружины спусковой тяги, г — выступ для упора переводчика.

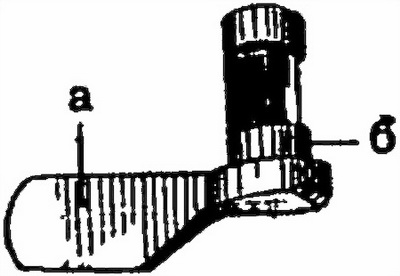

Рис. 28. Переводчик:
а — флажок, б — срез для автоматического огня.

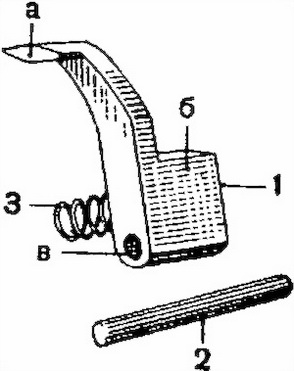

Рис. 29. Автоматический спуск:
1 — автоматический спуск, а — головка, б — срез для боевого взвода курка, в — отверстие для оси спуска, 2 — ось автоматического спуска, 3 — пружина автоматического спуска.
Шептало (рис. 25) имеет зуб а, захватывающий за боевой взвод курка б (рис. 23) при взводе курка, цапфы б для соединения со спусковой скобой, гнездо в для упора заднего конца боевой пружины, вырез г для прохода стержня боевой пружины, уступ для автоматической стрельбы (на рисунке не показан) и прямоугольный вырез д, в который входит выступ спусковой тяги.
Спусковая тяга (рис. 26) на переднем конце имеет направляющий выступ а и уступы б и г, которыми она давит на шептало при спуске курка, на заднем конце — цилиндрический выем в для соединения с головкой спускового крючка.
Пружина спусковой тяги 9 (рис. 21) на переднем конце имеет загиб для охвата штифта тяги и удержания пружины на месте, а на заднем — два пера, из которых длинное давит на спусковой крючок, а короткое на спусковую тягу.
Спусковой крючок (рис. 27) вращается на оси и имеет сверху головку а, которая при нажатии на хвост спускового крючка посылает спусковую тягу вперед, и отверстие б, служащее для прохода оси спускового крючка.
В среднем части спускового крючка спереди имеется цилиндрический выем в для длинного пера пружины спусковой тяги; на задней плоскости крючка имеется выступ г для упора в переводчик при установках на одиночный и автоматический огонь.
Переводчик (рис. 28) служит для установки спускового механизма на одиночный или автоматический огонь и одновременно является предохранителем.
Автоматический спуск 1 (рис. 29) удерживает курок на боевом взводе при автоматической стрельбе. Автоматический спуск имеет головку а, на которую нажимает размыкатель автоматического спуска после запирания затвора, срез б, на котором удерживается боевой взвод курка, отверстие в для оси автоматического спуска 2 и гнездо ж (рис. 21) для пружины автоматического спуска 3 (рис. 29), которая заставляет автоматический спуск прижиматься к курку.
4. Ложа со ствольной накладкой и кожухом
Ложа (рис. 30) служит для соединения частей карабина и удобства действия им. Она состоит из цевья а, шейки б и приклада в.

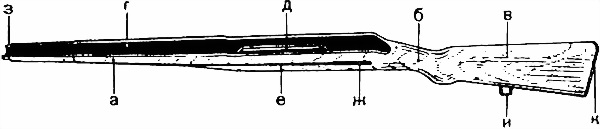

Рис. 30. Ложа:
а — цевье, б — шейка, в — приклад, г — жолоб цевья, д — окно для магазина, е — канавка для шомпола, ж — гнездо для головки шомпола, з — вырез для трубки ствола, и — антабка, к — затылок.
Цевье имеет жолоб г различного сечения, в котором помещается ствол с коробкой, окно д для магазина и ударно-спускового механизма, канавку е для шомпола с гнездом ж для головки шомпола, паз для пружины ложевого кольца и отверстие для гайки пружины ложевого кольца (на рисунке не показана).
В переднем конце цевья имеется полукруглый вырез з для соединения с трубкой ствола.
В заднем конце нижнего выреза цевья имеется гнездо, в котором помещается пружина спусковой скобы (на рисунке не показано).
Шейка б служит для удобства держания карабина при стрельбе
В прикладе сбоку имеется выем для привинчивания антабки и.
Сзади к прикладу для придания прочности и предупреждения отколов привинчен затылок к с загнутыми краями для охвата заднего обреза приклада.
Ствольная накладка (рис. 31) предохраняет руки стрелка от ожогов при нагреве ствола и закрывает шток и толкатель затвора, предохраняя их от повреждения и загрязнения.
Сзади в ствольной накладке имеются вырез а, в который входит основание прицельной колодки, и ушки б, входящие в полукруглый вырез коробки.
В передней части ствольной накладки имеется полукруглый срез в, на который надевается кожух.
Для предохранения от раскалывания ствольная накладка укреплена медным навинтованным штифтом ствольной накладки 1.
Кожух (рис. 32) служит для прикрытия газовых путей карабина и удержания ствольной накладки. В передней части кожуха имеются вырезы а для соединения с трубкой ствола. Отверстия б служат для лучшего обмена воздуха при нагреве ствола.
