Рис. 90. Отделение боевой пружины
3. Извлечь основание из рамки, для этого включить предохранитель (повернуть флажок вверх), шомполом выдавить штифт, фиксирующий основание и рамку (Рис. 91), путем нажатия пальцем на основание со стороны спусковой скобы и перемещения его передней части вверх (Рис. 92) с последующим перемещением основания вперед, вывести цапфы основания из пазов рамки, извлечь основание из рамки.

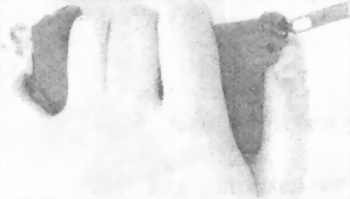

< image l:href="#"/>Рис. 91. Выдавливание штифта
Рис. 92.
4. Извлечь из рамки толкатель боевой пружины (Рис. 93).

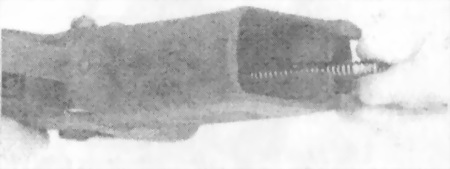

Рис. 93. Извлечение толкателя
5. Снять курок, для этого шомполом вытолкнуть и извлечь из основания его ось.
6. Снять спусковой механизм, для этого концом шомпола нажать на ось спускового крючка, выдвинуть и извлечь ее. Утопить пальцем одной руки выступающую часть разобщающего выступа тяги спуска, другой рукой, взявшись за спусковой крючок, вывести механизм из полости основания движением вверх.
7. Извлечь шептало с пружиной (Рис. 94), для этого предварительно вытолкнуть и извлечь из основания ось шептала, повернуть шептало на 90°, извлечь его через паз в основании, вынуть пружину из гнезда в шептале.

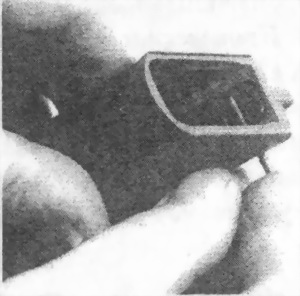

Рис. 94. Извлечение шептала с пружиной
8. Снять предохранитель, для этого концом шептала нажать на фиксатор предохранителя с правой стороны и, сдвинув вперед, снять флажок с направляющих предохранителя, вынуть из отверстия основания предохранитель.
9. Снять с основания отражатель, для этого повернуть его переднюю часть вверх и вынуть из паза основания движением вперед.
10. Снять защелку магазина (Рис. 95), для этого концом шомпола со стороны верхнего окна рамки нажать на торец фиксатора и отпустить. Фиксатор своим выступом с торца должен упереться в стопор защелки. Со стороны верхнего окна рамки шомполом сверху выдавить стопор и вынуть его из рамки. Прижатый фиксатором шомпол вывести из полости рамки, вывести защелку магазина из отверстия рамки.

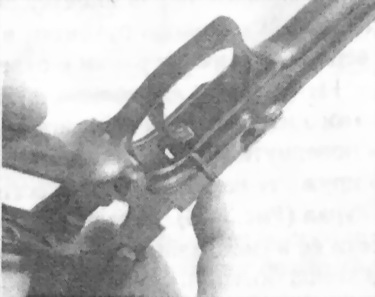

Рис. 95. Снятие защелки магазина
11. Разобрать защелку магазина, руководствуясь п. 3.5 (12).
12. Разобрать спусковой механизм, руководствуясь п. 3.5 (13).
13. Разобрать затвор, руководствуясь п.п. 3.5 (14); 3.5 (15).
14. Разобрать магазин, руководствуясь п. 3.5 (16).
Сборку пистолета после полной разборки необходимо производить в следующем порядке [5] :
1. Собрать магазин, руководствуясь п. 3.6 (1).
2. Собрать затвор, руководствуясь п. 3.6 (2.3).
3. Собрать
4. Собрать защелку магазина с рамкой, руководствуясь п. 3.6 (5).
5. Присоединить шептало к основанию, для этого ввести пружину в гнездо шептала, проверить, не выпадает ли она из гнезда, ввести шептало с пружиной в прорезь основания, повернуть его пружиной вперед, совместить отверстия под ось шептала и основания, вставить ось, свободный конец пружины ввести в гнездо основания.
5
9-мм пистолет Ярыгина 6П35: руководство по эксплуатации. С. 45―49.
6. Присоединить курок, для этого ввести курок в прорезь основания до совпадения отверстий и ввести ось.
7. Завести отражатель в паз, для этого под небольшим углом по отношению к направляющим основания завести отражатель в паз таким образом, чтобы штифт, находящийся в пазу, вошел в вырез отражателя, сдвинуть до упора назад и опустить вниз.
8. Присоединить предохранитель к основанию, для этого курок вернуть в крайнее нижнее положение, совместить отверстия основания и отражателя, ввести предохранитель в отверстия основания и отражателя с левой стороны повернув предохранитель в положение, при котором пружина располагается в верхней лунке основания, с правой стороны шомполом утопить фиксатор и завести в направляющие типа «ласточкин хвост» флажок предохранителя до защелкивания фиксатора.
9. Установить в основание спусковой механизм (Рис. 96), для этого курок повернуть в переднее положение, включить предохранитель, повернув спусковой крючок относительно оси тяги спуска, ввести механизм в полость основания, после совмещения отверстий в спусковом крючке в основание вставить ось.

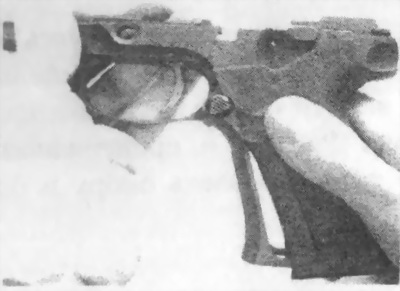

Рис. 96. Установка спускового механизма в основание
10. Вставить основание в рамку, для этого задние цапфы детали ввести в цапфенные пазы рамки, при этом флажок предохранителя должен войти во внутреннюю полость рамки, переднюю часть основания опустить вниз и деталь сдвинуть назад до ограничения, ввести штифт в отверстие рамки и основания до его фиксации.
11. Собрать толкатель, боевую пружину, опору и крышку с рамкой, для этого одной рукой ввести толкатель через пазы курка и основания в полость рамки таким образом, чтобы нижняя часть толкателя проходила с левой стороны нижнего плеча шептала, нижний конец толкателя придерживать пальцем другой руки со стороны паза под магазин, завести малую проушину толкателя за штифт курка, надеть на стержень толкателя боевую пружину, в гнездо рамки ввести опору, со стороны паза под магазин в направляющие ввести крышку рамки до ограничения в опору, шомполом сжать боевую пружину, утопив опору в рамке, сдвинуть крышку по направляющим и зафиксировать ее.
12. Произвести дальнейшую сборку пистолета, руководствуясь п. 3.3.
Проверка правильности сборки после полной разборки. Проверку правильности сборки следует производить, как указано в п. 3.4.
Пистолет должен всегда содержаться в чистоте. Это достигается своевременной и правильной чисткой и смазкой. Чистка и смазка пистолета проводится в порядке, изложенном в «Наставлении по стрелковому делу» (М.: Воениздат. 1985).
