9-мм пистолет Ярыгина (6П35): характеристика, устройство и обращение с ним
Шрифт:
Масса пули, г 5,3
Рубашка пули полиэтилен
Масса порохового заряда, г 0,5
Среднее максимальное давление пороховых газов, Ptср., кгс/см² >2800
Габарит рассеивания 4-х или 3-х пробоин при одной оторвавшейся при стрельбе на дальность 25 м, не более, мм 7
Начальная скорость:
— патрона 7Н21, м/с 465
— пули патрона Para, м/с 335
Пробитие металлического (сталь 3) листа толщиной 4 мм на дистанции 35 м 90%
Пробитие бронежилета 6Б5-12 (Ж-86-2) на дистанции 60 м 100%
Устройство патрона. 9-мм пистолетный патрон 7Н21 (Рис. 41)
Пуля состоит из биметаллической (плакированной) оболочки, в которую впрессован выступающий стальной сердечник. Между пулей и стальным сердечником имеется полиэтиленовая рубашка.
Гильза служит для помещения порохового заряда и соединения всех частей патрона; во время выстрела она предупреждает прорыв газов из канала ствола через патронник.
В дне гильзы имеются: гнездо для капсюля, наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, через которые к пороховому заряду проникает пламя от инициирующего состава капсюля. Снаружи у дна гильзы имеется кольцевая проточка для зацепа выбрасывателя.
Заряд состоит из бездымного пироксилинового пороха.
Капсюль служит для воспламенения порохового заряда. Капсюль состоит из латунного колпачка с впрессованным в него инициирующим составом и фольгового кружка, прикрывающего инициирующий состав. При ударе бойка инициирующий состав воспламеняется.
ГЛАВА 3. Подготовка пистолета Ярыгина (6П35) к стрельбе
Продолжительность службы пистолета, безотказность работы и исправность его механизмов зависят от правильного обращения с ним, ухода и подготовки его к стрельбе.
Пистолет должен содержаться в полной исправности и находиться в боевой готовности. Боевая готовность пистолета определяется наличием в пистолете всех деталей, надежным их креплением, исправностью всех механизмов, а также наличием и исправностью принадлежностей. Ответственным за исправное состояние пистолета является лицо, за которым он закреплен.
Для проверки технического состояния и исправности пистолета, его чистоты и подготовки к стрельбе производятся контрольные осмотры. Одновременно проверяется исправность шомпола. Выявленные дефекты и неисправности пистолета должны устраняться немедленно.
Подготовка пистолета к стрельбе производится в целях обеспечения его безотказной работы во время стрельбы.
Подготовка пистолета к стрельбе производится в следующем порядке:
— произвести неполную разборку пистолета;
— произвести чистку пистолета;
— осмотреть пистолет в разобранном виде;
— собрать пистолет, смазав при этом трущиеся части;
— осмотреть пистолет в собранном виде;
— осмотреть запасной магазин и боевые патроны:
— снарядить магазин;
— зарядить пистолет.
Разборка пистолета может быть неполной и полной. Неполная разборка производится для чистки, смазки и осмотра пистолета, полная — для чистки при сильном загрязнении пистолета, после нахождения его под дождем или снегом, а также при ремонте. Полную разборку пистолета проводить
При разборке и сборке пистолета необходимо соблюдать следующие правила:
— разборку и сборку пистолета разрешается производить после детального изучения пистолета и порядка разборки и сборки;
— разборку и сборку производить на столе, а в поле — на чистой подстилке, при разборке и сборке не допускать излишних усилий и ударов;
— детали и механизмы класть в порядке разборки, обращаться с ними осторожно;
— при сборке необходимо обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.
Неполную разборку пистолета необходимо производить в следующей последовательности:
1. Отсоединить магазин (Рис. 42), для этого, удерживая пистолет за рукоятку, нажать большим пальцем правой (левой) руки на защелку магазина, другой рукой, придерживая магазин за крышку, извлечь его из рукоятки. Убедиться в отсутствии патрона в патроннике, для этого выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку и осмотреть патронник.
Для возвращения затвора в переднее положение необходимо нажать на флажок замыкателя вниз или, несколько оттянув затвор назад правой рукой, отпустить в крайнее переднее положение.
Рис. 42. Отсоединение магазина

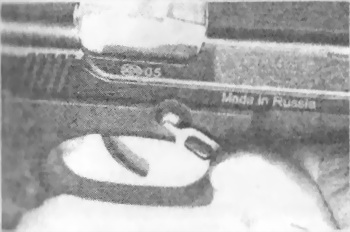

2. Отсоединить замыкатель (Рис. 43А), для этого, удерживая пистолет за рукоятку правой рукой, вытолкнуть замыкатель с правой стороны, а указательным и большим пальцами левой руки (с левой стороны) извлечь замыкатель из отверстия рамки (Рис. 43Б)
А
Б
Рис. 43. Извлечение замыкателя из рамки
3. Отделить кожух-затвор со стволом и возвратным механизмом (Рис. 44). Сдвинув их вперед по направляющим, отделить от рамки.
Рис. 44. Отделение затвора со стволом и возвратным механизмом от рамки
4. Отделить ствол со штоком и возвратной пружиной от затвора (Рис. 45), для этого, взявшись за выступающую часть муфты, повернуть ствол с перемещением его вперед до выхода казенной части за досылатель затвора и отделить ствол со штоком и возвратной пружиной.
