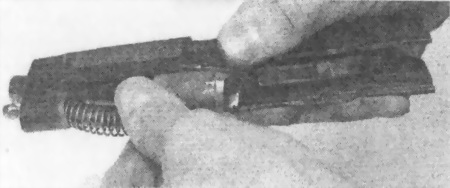

Рис. 45. Отсоединение ствола со штоком и возвратной пружиной от затвора

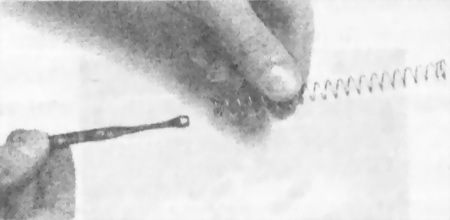

5. Отсоединить шток и возвратного пружину от ствола (Рис. 46), для этого, удерживая ствол, извлечь шток и возвратную пружину из гнезда прилива ствольной муфты, снять со штока возвратную пружину.
А
Б
Рис. 46.

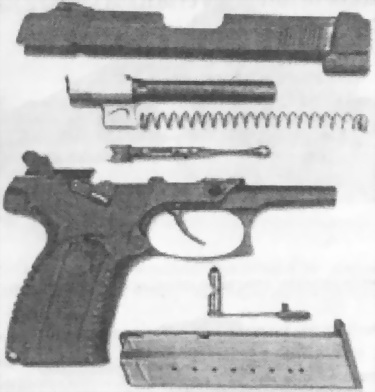

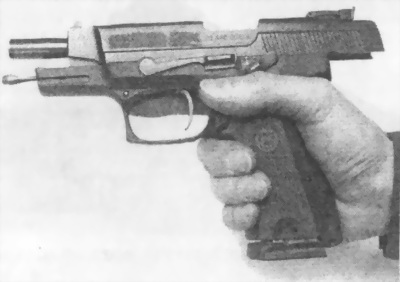

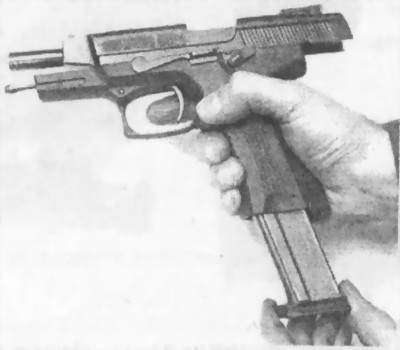

Рис. 47. Пистолета Ярыгина после неполной разборки
Сборка пистолета производится в обратном порядке:

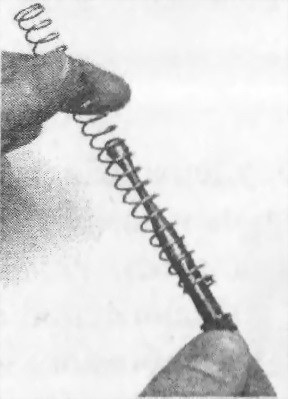

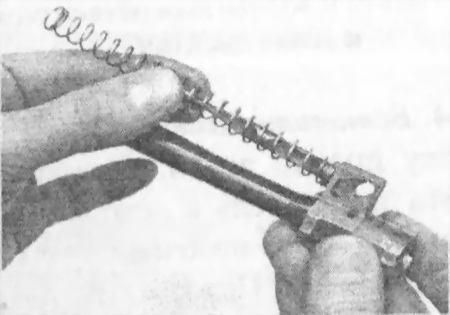

1. Надеть на шток возвратную пружину, ввести шток с возвратной пружиной в паз муфты (Рис. 48А, 48Б), для этого, удерживая ствол рукой, вставить шток с возвратной пружиной в гнездо прилива ствольной муфты.
А
Б
Рис. 48. Надевание на шток возвратной пружины

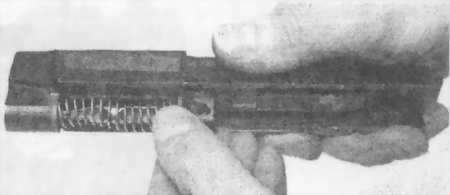

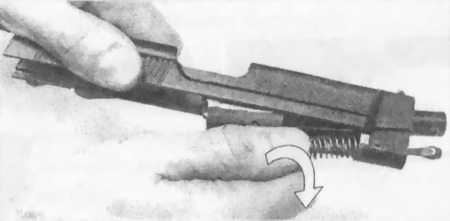

2. Присоединить ствол со штоком и возвратной пружиной к затвору (Рис. 49А, 49Б), для этого, удерживая затвор правой рукой, а ствольную муфту левой, ввести казенную часть ствола в затвор и продвинуть в вертикальной плоскости до сцепления ствольной муфты с передней плоскостью окна на затворе.
А
Б
Рис. 49. Присоединение ствола со штоком и возвратной пружиной к затвору

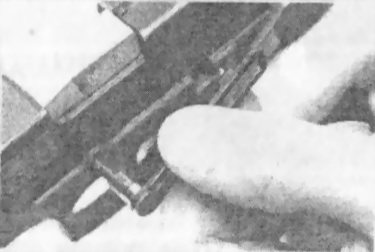

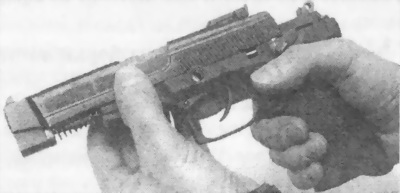

3. Присоединить кожух-затвор со стволом и возвратным механизмом (Рис. 50), для этого, удерживая рамку пистолета за рукоятку, продвинуть затвор назад до упора, при этом направляющие выступы затвора должны войти в пазы рамки.
Рис. 50. присоединение кожуха-затвора со стволом и возвратным механизмом к рамке пистолета
Рис 51. Вставление замыкателя

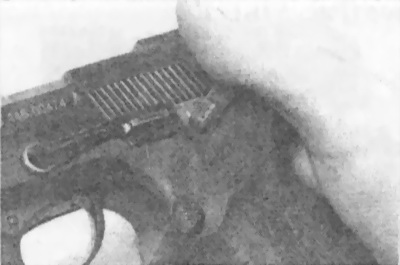

4. Вставить замыкатель (Рис. 51), для этого, удерживая пистолет за рукоятку правой рукой, указательным и большим пальцами левой руки вставить замыкатель с левой стороны в отверстие для оси затворной задержки, для этого необходимо совместить паз в муфте движением затвора со стволом назад. Произвести контрольный спуск курка с боевого взвода.
5. Пистолет поставить на предохранитель (Рис. 52) (поднять флажок вверх).
Рис. 52.

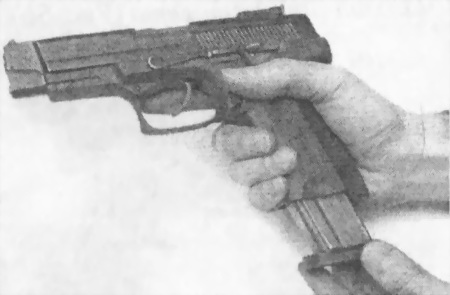

6. Вставить магазин в основание рукоятки до зацепления его зубом защелки (Рис. 53). Удары по магазину ладонью не допускаются.
Рис. 53. Вставление магазина в основание рукоятку
Проверку правильности сборки необходимо производить в следующем порядке:
1. Выключить предохранитель (Рис. 54) (повернуть флажок вниз).
Рис. 54. Выключение предохранителя

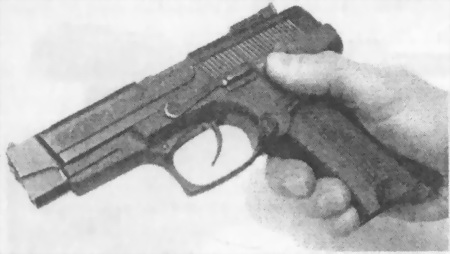

2. Отвести затвор в крайнее заднее положение и отпустить его (Рис. 55), затвор, продвинувшись несколько вперед, должен остановиться, удерживаемый выступом (зубом) замыкателя.
Рис. 55. Отведение затвора в крайнее заднее положение
3. Отделить магазин от пистолета (Рис. 56).
Рис. 56. Отделение магазина от пистолета

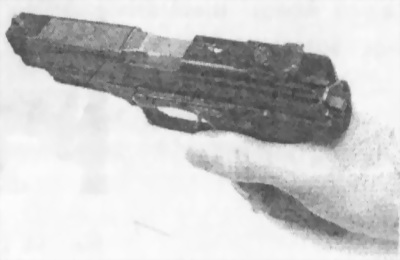

4. Отвести затвор в крайнее заднее положение и отпустить (Рис. 57А), затвор должен возвратиться в переднее положение, а курок встать на боевой взвод (Рис. 57Б).
А
Б
Рис. 57. Отведение затвора в крайнее заднее положение
5. Придерживая курок большим пальцем, нажать на спусковой крючок (Рис. 58) и вывести его с боевого взвода, нажать на спусковой крючок и произвести спуск курка самовзводом.
Рис. 58. Придерживание курка
6. Вставить магазин в пистолет (Рис. 59).
< image l:href="#"/>Рис. 59. Вставление магазина в основание рукоятки
7. Включить предохранитель (Рис. 60) (повернуть флажок вверх).
Рис. 60. Включение предохранителя
Полную разборку пистолета необходимо производить в следующем порядке:
1. Произвести неполную разборку пистолета, руководствуясь п. 3.2:
