9-мм пистолет Ярыгина (6П35): характеристика, устройство и обращение с ним
Шрифт:
В
Г

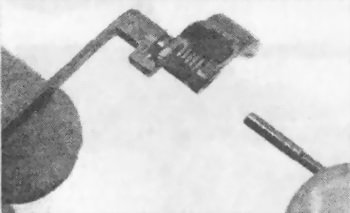

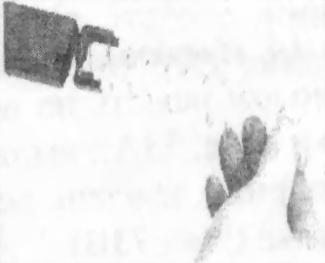

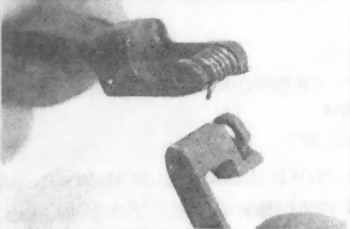

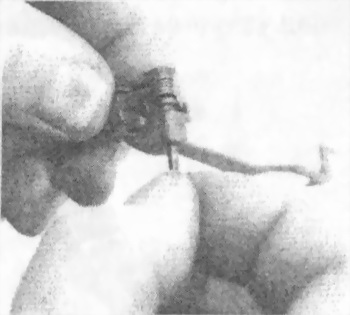

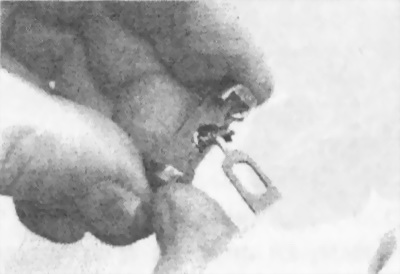

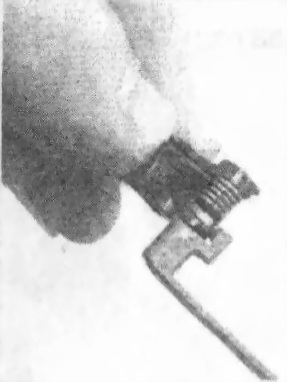

Рис. 72. Разборка спускового механизма

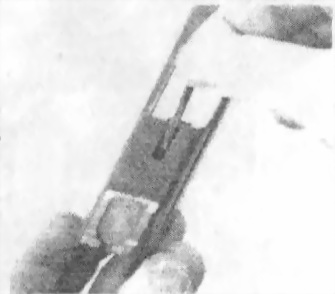

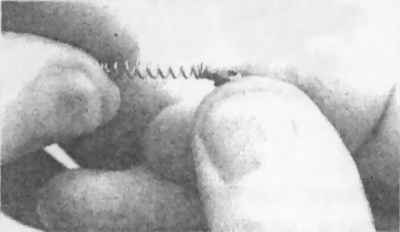

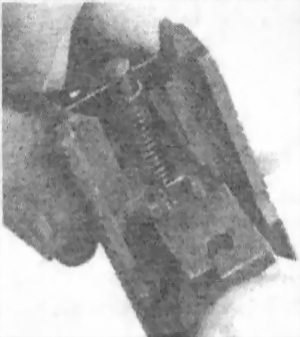

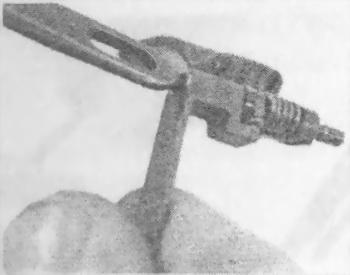

14. Извлечь ударник с пружиной из затвора (Рис. 73), для этого шомполом нажать на выступающую часть ударника до упора в отверстие планки (Рис. 73А), выдвинуть планку по направляющим вниз и, придерживая ударник, извлечь детали из отверстия (Рис. 7ЗБ), отделить пружину от ударника (Рис. 73 В).
А
Б
В
Рис. 73.

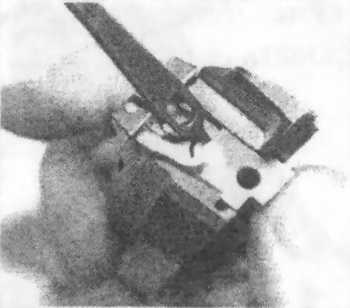

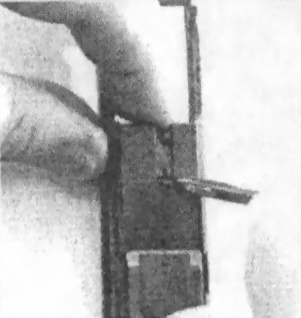

15. Отделить выбрасыватель и гнеток выбрасывателя с пружиной от затвора (Рис. 74). С помощью выступа шомпола утопить гнеток в отверстие затвора и одновременно, нажимая указательным пальцем левой руки на переднюю часть выбрасывателя, вынуть его из паза (Рис. 74А), извлечь из отверстия гнеток с пружиной (Рис. 74Б), отделить пружину от гнетка (Рис. 74В).
А
Б
В
Рис. 74. Отделение выбрасывателя и гнетка выбрасывателя с пружиной из затвора

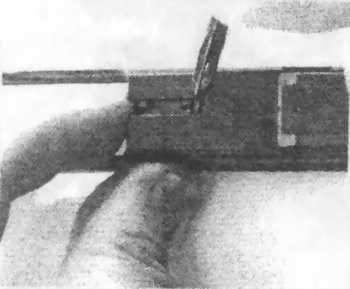

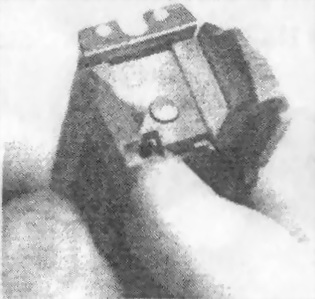

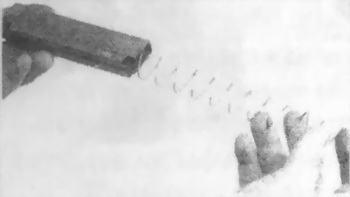

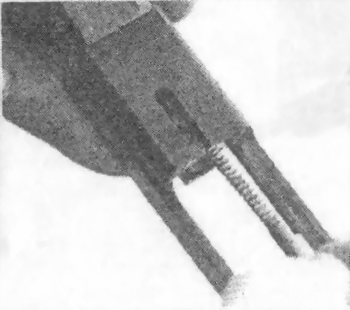

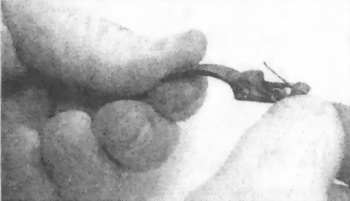

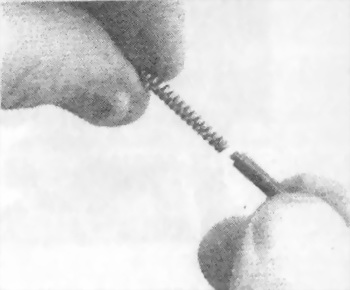

16. Разобрать магазин (Рис. 75), для этого шомполом нажать на выступающую часть пружины магазина в паз крышки (Рис. 75А), выдвинуть крышку из направляющих магазина вперед (Рис. 75Б), вынуть подаватель с пружиной из корпуса (Рис. 75В), отделить пружину от подавателя, выведя верхний виток пружины из загиба подавателя (Рис. 75Г).
А
Б
В
Г
Рис. 75. Разборка магазина
Сборку пистолета после полной разборки необходимо производить в обратном порядке:

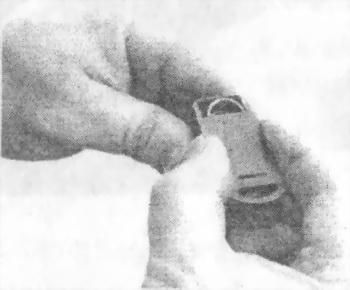

1. Собрать магазин (Рис. 76), для этого ввести пружину в подаватель и зафиксировать верхний виток загибом подавателя, ввести подаватель с пружиной магазина в корпус (Рис. 76А) и надвинуть крышку на загнутые ребра корпуса магазина (Рис. 76Б), загнутый конец пружины должен войти в паз крышки и зафиксировать ее (Рис. 76В).
А
Б
В
Рис. 76. Сборка магазина
2. Присоединить выбрасыватель к затвору (Рис. 77), для этого надеть пружину на гнеток и ввести ее в отверстие затвора (Рис. 77А), вставить выбрасыватель в паз затвора зацепом к чашечке затвора и, придерживая указательным пальцем левой руки у зацепа, утопить выступом шомпола гнеток в гнездо, одновременно поджимая выбрасыватель к гнетку, спустить его пяточку в гнездо так, чтобы гнеток выбрасывателя расположился над уступом пяточки выбрасывателя (Рис. 77Б).
А
Б
Рис 77.

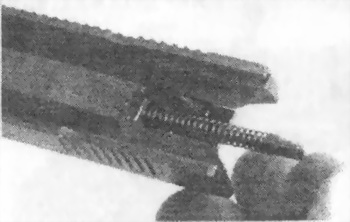

3. Присоединить ударник к затвору (Рис. 78), для этого надеть пружину на ударник и ввести их в отверстие затвора, поджимая ударником пружину (Рис. 78А), ввести в направляющие планку гранью без выреза и вперед до положения, пока планка не упрется в ударник, затем, прижимая планку к ударнику, в таком положении утопить его шомполом (Рис. 78Б) и продолжить движение планки до фиксации ее ударником (Рис. 78В).
А
Б
В
Рис. 78. Присоединение ударника к затвору
4. Собрать тягу спуска со спусковым крючком (Рис. 79), для этого внести имеющую паз верхнюю боковую стенку спускового крючка в паз тяги (Рис. 79А), ввести пружину тяги в паз спускового крючка (Рис. 79Б), ввести ось тяги концом без диаметрального понижения в отверстие спускового крючка, прошив при этом пружину, вставить ось до положения, при котором витки пружины не окажутся в проточке, и завести загнутый конец пружины в выборку тяги (Рис. 79В).
А
Б
В
Рис. 79. Сборка тяги спуска со спусковым крючком
5. Собрать узел защелки магазина с рамкой (Рис. 80), для этого:
— ввести в отверстие защелки пружину с фиксатором, предварительно надев пружину на фиксатор (Рис. 80А);
— вставить защелку в таком виде в отверстие рамки, обеспечив параллельности плоскости выемки защелки и передней плоскости паза рамки под магазин (Рис. 80Б). При отделении магазина пальцем правой руки насечка защелки должна быть с левой стороны, при отделении магазина пальцем левой руки насечка должна быть с правой стороны рамки;
— со стороны спусковой скобы в отверстие рамки ввести стопор прорезью в рамку (Рис. 80В). Стопор доложен попасть в вырез защелки и верхней частью упереться в фиксатор. Придерживая стопор в таком положении, со стороны паза под магазин рамки сверху ввести в отверстие фиксатора конец шомпола, отжать фиксатор в защелку (Рис. 80Г):
— придерживая защелку со стороны насечки, ввести стопор в рамку и в защелку. Освободить фиксатор и вытащить шомпол. Фиксатор торцевым выступом должен войти в проточку стопора. Если торцевой выступ фиксатора в проточку не попал, необходимо совершить небольшие продольные перемещения стопора с помощью шомпола вверх или вниз, пока фиксатор не зафиксирует стопор.
Проверить работу узла защелки магазина путем нажатия и освобождения ее. Защелка должна энергично возвратиться в исходное положение.
А
Б
В
Г
Рис. 80. Сборка узла защелки магазина с рамкой
6. Присоединить отражатель к рамке пистолета (Рис. 81), для этого под небольшим углом по отношению к направляющим рамки завести отражатель в паз рамки, сдвинуть до упора назад и опустить вниз.
