Конечно, учения 2005-2006 гг. прямого отношения к вопросу о сравнении Су-27/30 и F-15 не имеют, однако упомянуть о них здесь все же стоит. Этот фейерверк побед, о которых так громко говорила западная печать, послужил истребителям «Су» отличной рекламой. Хотя семейство Су-27/30 и без того является одним из самых продаваемых в мире. Впрочем, F-15 тоже в этом смысле не пасет задних. Если обобщить информацию, содержащуюся в главах по самолетам, то получится следующая картина. До мая 2007 г. «Иглов» всех вариантов произведено 1625 экземпляров, из них на экспорт поставлено и произведено за пределами Штатов по лицензии 534 самолета. В состоянии раздумий пребывает Сингапур, заказ которого может составить еще два десятка машин. «Сухих» же до 1992 г. было выпущено в количестве около 900 экземпляров: 800 Су-27 и 100 Су-27УБ. В последующие годы было поставлено на экспорт и продано лицензий на выпуск еще 605 истребителей. То есть в сумме получается 1505 штук. Плюс сегодня изучают возможности закупки истребителей этого семейства, в том числе дополнительной,
Как видим, по общему количеству произведенных экземпляров оба героя этой книги примерно соответствуют друг другу с преимуществом F-15 в 9%, что объясняется большим объемом внутреннего заказа США. Однако если рассмотреть количество поставленных на экспорт машин, то преимущество переходит к «Сухому» и составляет примерно те же 9%. При этом у семейства Су-27/30 имеются перспективы получения новых экспортных контрактов, в то время, как «Игл» уже практически исчерпал свой экспортный потенциал. Таким образом, еще один – экономический – раунд соревнования американского и российского истребителей заканчивается в пользу последнего. Хочется подчеркнуть, что для современной России это особенно важно, так как приносит существенные доходы. Об их размерах можно судить по неоднократным высказываниям Генерального директора АХК «Сухой» М .А. Погосяна, который утверждает, что за период с 1996 г. по 2006 г. суммарный доход от экспорта этих истребителей и продажи лицензий на их производство превысил 15 млрд. USD.
Завершая сравнение двух выдающихся самолетов конца XX века, обратим внимание на еще один немаловажный аспект. Общеизвестно, что инженерное изделие тем лучше, чем большим потенциалом развития оно обладает. Другими словами – чем большее количество конкурентоспособных изделий можно создать на его базе. В этом смысле Су-27 не только оставил далеко позади детище фирмы «Макдоннелл Дуглас». На его основе разработаны и серийно выпускаются следующие классы летательных аппаратов: истребители завоевания господства в воздухе, многофункциональные тактические истребители, палубные истребители и ударные самолеты, тактические и евростратегические ударные машины наземного базирования, учебно-боевые самолеты – всего, не считая опытных и экспериментальных образцов, более 15 вариантов! Это характеризует российский самолет как выдающееся инженерное изделие. У «Игла» аналогичный список примерно в два раза короче, да и по глубине внесенных в конструкцию изменений ему весьма далеко до воистину универсального семейства Су-27.
Дальнейшим развитием Су-27 стали фронтовой бомбардировщик Су-34, а также палубный истребитель Су-33 и палубный учебно-боевой самолет Су-27КУБ
Наконец, интересная информация об «Игле» появилась буквально в момент сдачи этой книги в печать. 2 ноября 2007 г. один из F-15C авиации Национальной гвардии штата Миссури развалился в воздухе во время очередного тренировочного полета. Как оказалось, в момент нарастания перегрузки разрушились продольные силовые элементы фюзеляжа в зоне сразу за кабиной пилота. Уже с 3 числа американцы остановили полеты всех своих «Иглов» и начали инспекцию их технического состояния. Последняя выявила множество трещин у разрушений конструкции фюзеляжа на большом количестве самолетов. Вслед за США, своих «Орлов» приземлила и Япония. И пока специалисты «Боинга» продолжают выработку комплекса мер, которые позволили бы предотвратить дальнейшее развитие выявленной «болезни», «Иглы» остаются прикованными к земле. Летают лишь несколько F-15E, выполняющие боевую работу в Афганистане и Ираке.
Итак, мы завершили, причем довольно разностороннее рассмотрение обоих истребителей. Пора бы переходить к выводам. Думается, что после всего прочитанного наиболее логично заключить, что эти самолеты относятся к одному поколению и имеют весьма близкие возможности. В случае их боевого применения, тем более друг против друга, очень многое будет зависеть от квалификации летчиков, тактики действий и эффективности всех необходимых видов обеспечения. В то же время, у «Сухих» есть явно выраженные сильные стороны – ближний бой, дальность полета, вооружение и отдельные элементы бортового оборудования. Ну, и конечно, огромный потенциал модернизации, не исчерпанный до сих пор – спустя 30 лет после первого взлета. Последние представители семейства будут оставаться конкурентоспособными еще долго – не менее 20 лет, о чем говорят сообщения о новых контрактах на их продажу и лицензионное производство. А «Игл» уже сошел на нет – независимо от того, по каким именно причинам. То ли американцы полностью исчерпали заложенные в конструкцию возможности, то ли сознательно поставили на нем крест, чтобы не загораживал дорогу «Рэптору». Во всяком случае, в историческом противостоянии двух суперистребителей четвертого поколения последнее слово осталось за «Сухим».
Пара
Су-27 из 831-го Галацкого ИАП ВВС Украины во время перелета на британскую авиабазу Фейрфорд для участия в международном авиашоу. Август 1997 г.

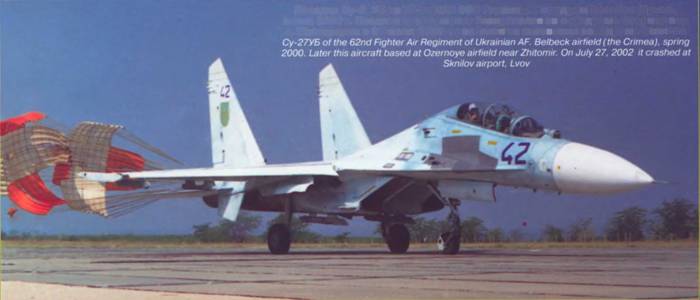

Посадка Су-27УБ из 62-го ИАП ВВС Украины. Аэродром Бельбек (Крым), весна 2000 г. Позднее этот самолет базировался на аэродроме Озерное под Житомиром и 27 июля 2002 г. разбился на львовском аэродроме Скнилов
1 Без топлива, боеприпасов и пилонов внешней подвески.
2 В ударном варианте.
3 С конформными топливными баками.
4 После модернизации в рамках программы MSIP: + 9.0/-3.
Краткое техническое описание истребителя F-15C
Истребитель F-15C выполнен по нормальной аэродинамической схеме с высокорасположенным крылом, двухкилевым оперением и двумя двигателями в хвостовой части фюзеляжа. Доли материалов (по массе), используемых в конструкции планера, составляют: алюминиевые сплавы – 37,3% (носовая и центральные части фюзеляжа, крыло в основном), титановые сплавы – 26,6% (хвостовая часть фюзеляжа, лонжероны и нижние панели корневой части консолей крыла), сталь – 5,5%, боро- и углепластики – 1,2% (хвостовое оперение), стеклопластики – 1 % (носовой обтекатель). Доля сотовых конструкций – 28,2%. Расчетный ресурс планера 8000 ч. Для облегчения доступа к внутренним элементам самолета предусмотрено большое число смотровых лючков с общей площадью 53 м2 .
Фюзеляж – цельнометаллический типа полумонокок, состоит из носовой, центральной и хвостовой частей. В носовой размещены герметичная кабина пилота, ниша передней опоры шасси и основная часть БРЭО, в т.ч. РЛС. Остекление фонаря выполнено из поликарбоната «Лексан» с акриловым покрытием (при общей толщине лобового стекла 23,05 мм толщина внешнего акрилового слоя 4 мм, внутреннего – 1,27 мм). В центральной части фюзеляжа расположены топливные баки, ниши основных опор шасси, воздушные каналы, боезапас пушки. Сверху – тормозной щиток (площадь 2,93 м2 , максимальный угол отклонения 45°), выполненный из углепластика, сотового алюминиевого заполнителя с силовыми элементами из титанового сплава. Основными силовфми элементами хвостовой части являются две несущие хвостовое оперение балки, между которыми размещены двигатели и тормозной гак.
Крыло истребителя оптимизировано для маневрирования с большими перегрузками при числе М=0,9. Оно имеет коническую крутку и корневые наплывы для повышения подъемной силы на больших углах атаки. Удлинение крыла 3,0. Угол отрицательного поперечного «V» 1°, угол стреловидности по линии 1 /4 хорд 38° 42', профиль NACA 64А с относительной толщиной, изменяющейся от 6,6% у корня до 3% на законцовках. Конструктивно состоит из центроплана и двух отъемных частей. Тип конструкции – безопасно повреждаемая кессонная многолонжеронная с дополнительным подкосом. Законцовки трехслойные с сотовым алюминиевым заполнителем. Крыло оснащено простыми закрылками (общая площадь 3,33 м2 , максимальный угол отклонения 30°) и элеронами (2,46 м2 ). Механизация передней кромки отсутствует.
Хвостовое оперение включает два взаимозаменяемых киля (общей площадью 9,78 м2 ) и дифференциально отклоняемый стабилизатор, также состоящий из двух взаимозаменяемых цельноповоротных консолей (общей площадью 10,34 м2 ).
Шасси – трехопорное с одноколесными стойками, убираемыми вперед. Передняя стойка управляемая; основные стойки при уборке поворачиваются относительно своих осей на 90°. Амортизаторы масляно-пневматические. Носовой пневматик имеет размеры 559x254 мм, основные – 872x457 мм, давление в пневматиках, соответственно, 1,79 МПа (18,3 кгс/см2 ) и 2,34 МПа (23,9 кгс/см2 ). Применены углеродные дисковые тормоза и автомат торможения. Колея шасси 2,75 м, база 5,42 м. Имеется тормозной гак, используемый при аварийной посадке.
