Самолетная аппаратура опознавания и активного ответа состоит из радиолокационного запросчика СРЗ-1П, ответчика СРО-2П системы «Пароль-2Д» и самолетного ответчика СО-69.
Бортовая аппаратура приема команд наведения и активного ответа «Спектр» предназначена для определения координат истребителя при его наведении на цели и приема команд управления и наведения. Аппаратура работает с наземными автоматизированными системами «Луч-2», «Воздух-1М» и другими и принимает сигналы управления по радиолиниям «Радуга-САЗО-СПК-75-СПК-68», «Бирюза» и «Лазурь-М».
Антенно-фидерная
Система управления вооружением Су-27 предназначена для решения боевых задач по уничтожению воздушных целей при ведении групповых, автономных и полуавтономных боевых действий, а также применения вооружения самолета по наземным целям. В состав СУ В входят:
– система управления оружием СУО-27М, предназначенная для подготовки и применения всех типов оружия, устанавливаемых на самолете;
– радиолокационный прицельный комплекс Н001, который предназначен для поиска, обнаружения, захвата и сопровождения воздушных целей, летящих на высотах от 30 м до 27 км, выдачи целеуказания и решения задач по условиям пуска, а также подсвета атакуемой цели и передачи команд управления на ракету в режиме радиокоррекции. РЛС с антенной диаметром 975 мм способна сопровождать на проходе до 10 целей и обеспечивать перехват одной из них. Дальность обнаружения цели типа «истребитель» в передней полусфере – 90-100 км, в задней – 30-40 км;
– оптико-электронная прицельная система ОЭПС-27 в составе оптико-локационной станции ОЛС-27, нашлемной системы целеуказания НСЦ, блоков датчиков и преобразователей. Она предназначена для поиска, обнаружения и сопровождения воздушных целей по их тепловому излучению, а также решения прицельных задач при атаке воздушных и наземных целей;
– система единой индикации «Нарцисс-М» в составе индикатора на лобовом стекле ИЛС-31, индикатора прямой видимости ИПВ-1, вычислительной машины БВЦ20-51М и других систем, которая предназначена для индикации обзорной, прицельной, тактической и пилотажно-навигационной информации в виде комплекса параметров на экранах двух индикаторов в кабине;
– система объективного контроля учебно-боевых действий СОК-Б, предназначенная для контроля с помощью фотомагнитной регистрации действий летчика при решении учебно-боевых задач и включающая в себя магнитный регистратор МЛП-14-3 и фотоконтрольный прибор ФКП-ЕУ.
Бортовой комплекс связи (типовой) ТКС-2-27 служит для открытой и засекреченной телефонной и закрытой телекодовой связи с пунктами управления и между самолетами. В состав комплекса входят радиостанции Р-800Л1, Р-800Л2 и Р-864Л-А, аппаратура телекодовой связи, модем «Лиман», речевой информатор «Апмаз-УБТ», цифровой вычислитель «Символ-Г1» и ряд других блоков и систем.
Бортовая система радиопротиводействия взаимно-групповой защиты «Ятаган» предназначена для защиты от поражения ракетами с полуактивными ГСН путем создания помех их станциям наведения. Система состоит из съемных
Станция предупреждения об облучении СПО-15ЛМ «Береза-ЛМ» предназначена для предупреждения летчика об облучении с любого направления РЛС управления ЗРК, бортовыми РЛС истребителей и другими средствами, работающими в частотном диапазоне РЛС. СПО способна определить пеленг на РЛС, параметры и режим ее работы, решает задачи выбора наибольшей угрозы и динамики сближения с атакующим средством.
Система постановки пассивных помех включает 32 трехпатронных блока устройства выброса пассивных помех АПП-50, снаряжаемых 50-мм помеховыми патронами тепловыми ППИ-50 и противорадиолокационными ПРП-50.
Бортовые средства сигнализации и контроля включают в себя систему встроенного контроля «Экран-2», аппаратуру речевого оповещения П-591Б «Алмаз-УП» и бортовой регистратор полетных данных «Тестер-УЗЛ».
Вооружение. Артиллерийское вооружение состоит из встроенной пушечной установки 9А4071К с 30-мм пушкой ГШ-301 и двух подвешиваемых под крыло установок СППУ-30 с аналогичными орудиями. Максимальный темп стрельбы пушки 1500-1800 выстрелов в минуту, боекомплект встроенной установки 150 снарядов. В состав управляемого ракетного вооружения входят ракеты «воздух-воздух» средней дальности типа Р-27 или Р-27Э с радиолокационной (до 6 ракет на АКУ-470 и АПУ-470) или тепловой (до 2 ракет на АПУ-470) ГСН и ракеты ближнего маневренного боя Р-73 с ТГСН (до 6 ракет на АПУ-73-1Д и на законцовках крыла). Неуправляемое ракетное вооружение представлено НАР типа С-25 (до 6 ракет в ПУ 0-25), С-13 (до 6 пятизарядных блоков Б-13Л), С-8 (до 6 двадцатизарядных блоков Б-8М1). Бомбардировочное вооружение включает различные авиационные бомбы и РБК калибром до 500 кг на БДЗ-УСК или многозамковых МБДЗ-У6-68, контейнеры КМГ-У и зажигательные баки ЗБ-500. Специальное бомбардировочное вооружение – две спецбомбы, подвешиваемые на балочные держатели БДЗ-УСК под фюзеляж.

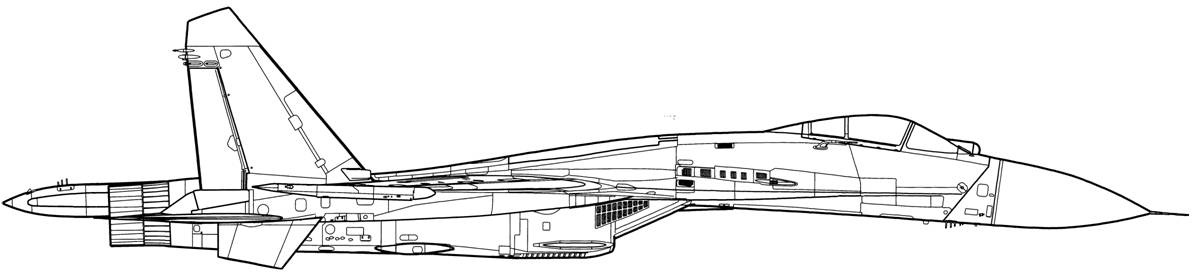

Су-27 поздних серий выпуска

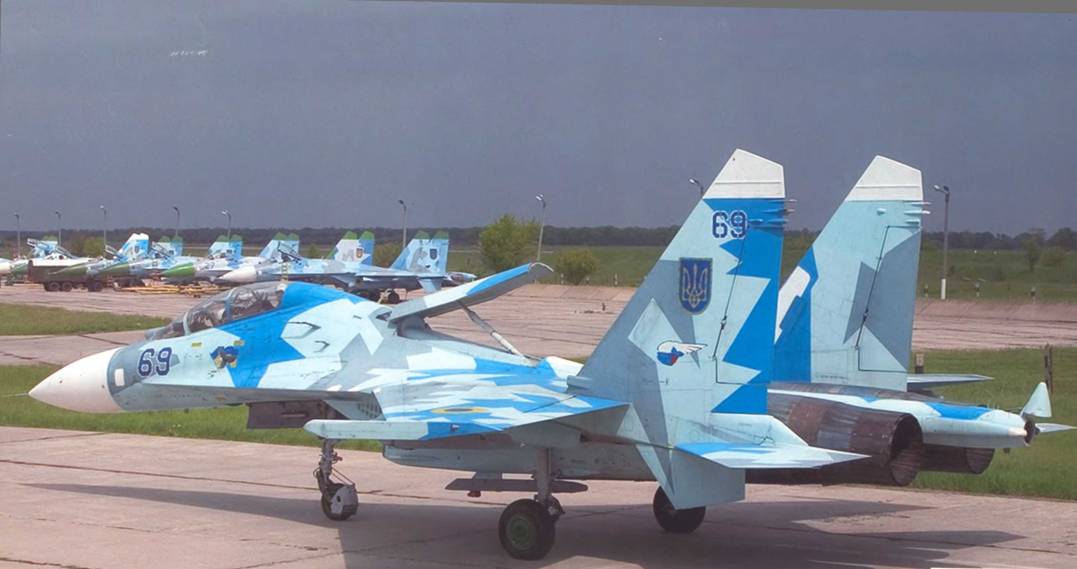

Истребители 831-го Галацкого ИАП ВВС Украины На переднем плане – Су-27УБ (заводской № 96310418215) Миргород, 19 мая 2004 г.
