Анатомия стиральных машин

Лебедев А. И.

Электросхема СМА с таким замком есть в приложении.

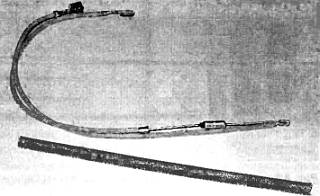

А теперь, в качестве исторической справки, познакомимся еще с одним блокировочным устройством. Это замок, имеющий сразу два вида блокировок двери загрузочного люка: пневматическую и механическую блокировки. Замок показан на рис. 7.13.

Рис. 7.13. Замок с двумя видами блокировок

Эта часть смонтирована на внутренней стороне загрузочного люка СМА, как

и термозамки. На этой части установлен и основной микровыключатель. При закрывании дверцы люка этот микровыключатель подает напряжение питания на электросхему СМА. При незакрытой дверце СМА включить нельзя. При наполнении бака водой в основной части замка включается система гидроблокировки. Устроена эта система точно так, как и нижняя часть пневматических переключателей. Это небольшого диаметра пластмассовый корпус, в котором есть резиновая диафрагма (мембрана). Этот корпус с мембраной соединен параллельно со шлангом давления. При заливе воды в корпусе под мембраной повышается давление — диафрагма выгибается, и из верхней части корпуса выдвигается блокировочный штырь. Пока в баке есть вода, этот штырь блокирует непосредственно с защелкой дверцу загрузочного люка. Вторая часть замка смонтирована на ведущем моторе, и действие ее показано на рис. 7.14.

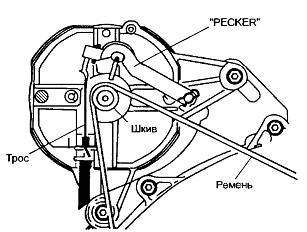

Рис. 7.14. Принцип действия механической блокировки

Принцип действия системы прост; при попытке открыть люк при вращающемся моторе «клювик» на шарнире откидывается в направлении вращения шкива мотора, и в этом случае тросик, который соединяет обе части замка, не натягивается и замок остается заблокированным. Если открывание двери люка происходит при остановленном моторе, то в этом случае «клювик» упирается в ремень, тросик натягивается и разблокирует замок, дверца люка открывается. Как видим, замок довольно сложен, содержит много деталей и требует регулировки зазора между ремнем и «клювиком». Производители сравнительно недавно отказались от такого замка (а устанавливали его больше десяти лет в СМА марок General Electric, Holpoint и некоторых других). По-видимому, дело было в том, что при неисправности сливного наcoca или засорении системы слива в баке оставалась вода и без помощи специалиста становилось невозможным открыть загрузочный люк.

Кроме того, с течением времени стачивался «клювик», что также препятствовало открыванию двери. Кстати, все блокировки можно было легко отключить. Можно было пережать шланг давления, идущий к мембране с выдвижным штырем.

Либо можно было снять рычаг с подвижным «клювиком» и двумя планками на винтах зажать тросик так, чтобы исключить его перемещение, т. е. просто обеспечить постоянно натянутое его положение.

8. Нагревательные элементы

Для нагревания воды в процессе стирки или воздуха при сушке во всех типах СМА применяются специальные нагреватели — ТЭНы — трубчатые электронагреватели или просто — нагревательные элементы. Для нагревания воды ТЭНы устанавливаются в нижней части бака, а для нагревания воздуха при сушке белья ТЭНы устанавливаются в так называемой камере сушки.

Конструкции ТЭНов для нагревания воды в большинстве случаев схожи, разница лишь в мощности. Наиболее экономные потребляют мощность 750–800 Вт, а наиболее прожорливые — от 1200 до 3000 Вт.

Рассмотрим несколько интересных конструкций нагревательных элементов. Эти ТЭНы снабжены оригинальными системами защиты от перегрева и крайне редко окончательно выходят из строя. Даже если при продолжительной эксплуатации они покрываются толстым слоем «шубы» из накипи, защитная система отключит напряжение питания ТЭНа раньше, чем перегорит спираль, а ТЭНы обычной конструкции имеют внутри лишь предохранитель однократного действия: если он перегорает, ТЭН приходится заменять.

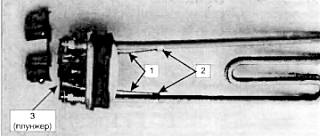

Итак, на рис. 8.1 показан один из ТЭНов с системой защиты.

Рис. 8.1. Нагревательный элемент с системой защиты

Крышка корпуса, в которой установлен элемент защиты, для наглядности снята.

Работает система защиты следующим образом: при перегреве растекается сплав, находящийся в торцах трубок (1). Внутри трубок находятся подпружиненные медные стержни —

концы этих стержней фактически припаяны легкоплавким припоем к торцам трубок. Трубки закреплены хомутиками (2) из полосок стали. При перегреве один из стержней выталкивается пружиной и — через керамический плунжер (3) — размыкает контакты питания. В данном ТЭНе система защиты дублирована, чаще встречаются конструкции, в которых только одна ступень защиты. Восстановить работоспособность такой конструкции очень легко: после очистки ТЭНа от накипи корпус защиты разбирают, предварительно рассверлив пластмассовые заклепки. В сработавшей ступени защиты укорачивают керамический плунжер — отламывают отрезок 1–1,5 миллиметра и убеждаются, что контакты опять замкнуты. Затем крышку корпуса приклеивают суперклеем, и ТЭН снова пригоден к работе. Можно совсем удалить плунжер, но если ступень защиты одна, то в следующий раз ТЭН неминуемо перегорит. Еще одна конструкция представлена на рис. 8.2.

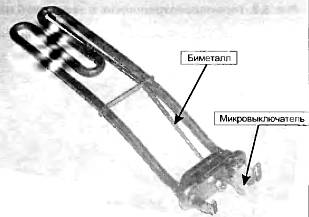

Рис. 8.2. Нагревательный элемент с биметаллической системой защиты

Этот ТЭН имеет систему защиты не менее эффективную — на основе биметаллического стержня и микровыключателя. Микровыключатель укреплен шарнирно прямо на наружной скобе ТЭНа. При перегреве микровыключатель разрывает цепь питания ТЭНа. Для восстановления цепи необходимо сначала демонтировать ТЭН и очистить его от накипи. Затем нужно вытянуть кнопку микровыключателя, восстановив таким образом цепь питания. Некоторые модели ТЭНов имеют отдельный термопредохранитель на температуру 157 °C. Этот предохранитель показан на рис. 8.3.

Рис. 8.3. Термопредохранитель с защитной изоляцией

Он вставлен в защитный термостойкий чехол, и в свою очередь чехол с предохранителем вставляется в металлическую тонкостенную гильзу, приваренную к наружной скобе ТЭНа и постоянно находящуюся в зоне нагрева в воде. Предохранитель также включен последовательно со спиралью ТЭНа.

Наряду с плавными и механическими предохранителями применяют и другие устройства защиты ТЭНов. Это специальные защитные термостаты на биметаллической основе, которые включаются последовательно со спиралью ТЭНа в цепь питания. В некоторых моделях СМА для защиты ТЭНа применяют датчик давления (или одну его секцию). В такой системе невозможна подача напряжения на выводы ТЭНа, если в баке по каким-то причинам нет воды.

Рассмотрим еще одну интересную конструкцию. Это нагреватель проточного типа. Внешний вид показан на рис. 8.4, а внутреннее устройство — на рис. 8.5.

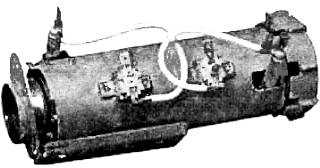

Рис. 8.4. Нагревательный элемент проточного типа

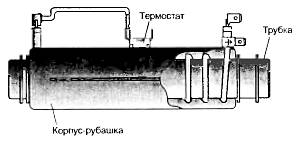

Рис. 8.5. Устройство нагревательного элемента проточного типа

В этой конструкции тоже используется трубчатый нагреватель. Он намотан в виде спирали на металлическую трубку, через которую прокачивается вода. Вся конструкция заключена в корпус-рубашку, на котором расположен защитный термостат. На рис. 8.6 представлена схема СМА с проточным ТЭНом.

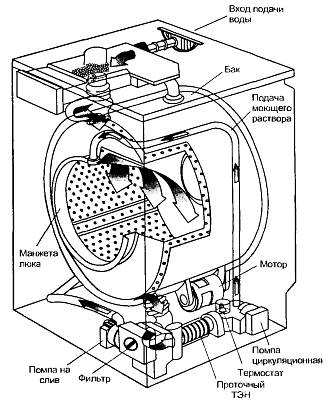

Рис. 8.6. Схема СМА с нагревательным элементом проточного типа

Для нормальной работы СМА необходимо, чтобы вода (или моющий раствор) непрерывно, до необходимого нагрева, прокачивались через ТЭН.

Для этой цели служит циркуляционный насос — точно такой же, как и сливной насос-помпа. Циркуляционный насос прокачивает моющий раствор через проточный нагреватель и заодно подает его в верхнюю часть бака для дополнительного орошения белья.
