В порядке еще одного экскурса в историю вспомним, что в 70-х годах прошлого столетия в некоторых моделях применялся нагревательный элемент необычного типа. Это был нагреватель индукционного типа, представляющий собой трансформатор с первичной обмоткой и коротко-замкнутым вторичным витком из алюминия.
Принцип работы основан на эффекте прогрева металла вихревыми токами электромагнитного поля. Индукционные нагреватели имеют более развитую поверхность теплообмена по сравнению с трубчатыми, поэтому перепад температуры между теплоносителем и поверхностью теплообменника индукционного нагревателя не превышает 20–30 °C. Это полезное свойство многократно замедляет процесс отложения накипи, и к тому же в подобных нагревателях нет элементов, подверженных износу. Их срок службы определяется только сроком службы электромагнитной катушки. И еще одно полезное свойство следует упомянуть: по мере прогрева вторичного

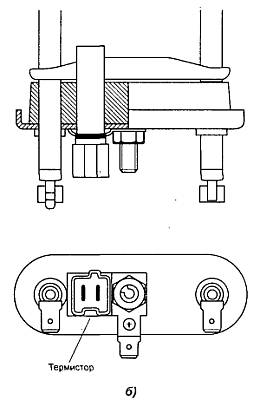

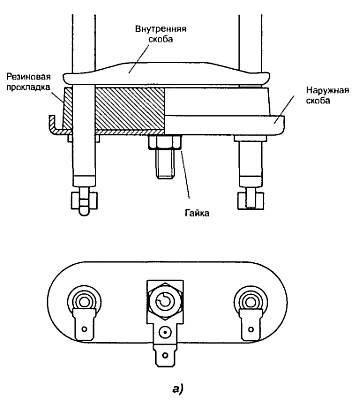

Взглянем на рис. 8.7,а и б, на нем показано в двух видах основание ТЭНа — без термистора и с термистором.
Как видим, крепление ТЭНа состоит из наружной и внутренней скоб. Между скобами резиновая прокладка — уплотнитель. Для прочности наружная скоба имеет отбортовку (загнутую внутрь кромку), а внутренняя скоба имеет ребра жесткости, также отогнутые. К внутренней скобе приклепан винт, который проходит насквозь через резиновое уплотнение и наружную скобу. При установке ТЭНа в посадочное отверстие бака резиновая прокладка помещается в середине посадочного места. Затем, завинчивая гайку, мы сжимаем эту прокладку между двумя скобами, и прокладка заполняет все посадочное отверстие, предотвращая утечку воды из бака.

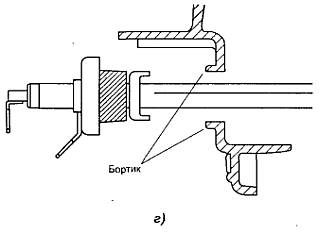

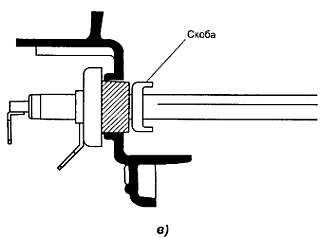

На рис. 8.7,в и г мы показали, как закрепляется ТЭН в посадочном отверстии пластикового бака,
Рис. 8.7. Система закрепления нагревательных элементов в посадочном отверстии пластиковых баков

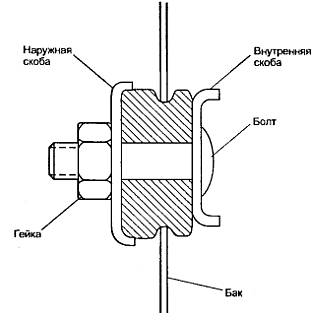

а на рис. 8.8 видно, как удерживается ТЭН в посадочном отверстии металлических баков после затягивания гайки.
Рис. 8.8. Закрепление нагревательного элемента в металлическом баке
С другого конца ТЭН обычно фиксируется скобой, установленной на дне баков. Обратите внимание: в ТЭНах, предназначенных для установки в металлические баки, по краям резинового уплотнения есть дополнительная кромка, как на рис. 8.9, а в уплотнении ТЭНов для пластиковых баков — такой кромки нет.
Рис. 8.9. Устройство уплотнения в нагревательном элементе для металлических баков

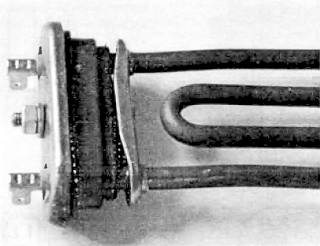

Если возникает необходимость установить ТЭН для металлических баков в пластиковый, то следует острым ножом срезать кромку уплотнителя. При приобретении ТЭНа следует осмотреть ребра жесткости на скобах. Вот, например, на рис. 8.10 показан бракованный ТЭН.
Рис. 8.10. Бракованный нагревательный элемент
9. Элементы для регулировки и контроля температуры
Для установки и контроля температуры воды при стирке или воздуха при сушке применяются термостаты различных конструкций. Термостаты

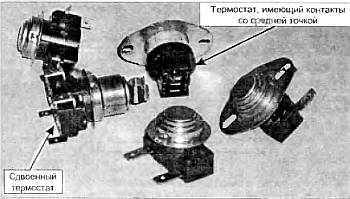

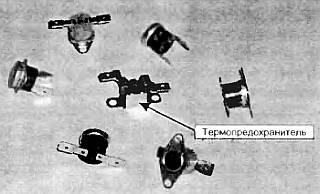

На рис. 9.1 представлены некоторые типы нерегулируемых термостатов, а на рис. 9.2 такие же термостаты, но в малогабаритном исполнении.
Рис. 9.1. Обычные биметаллические нерегулируемые термостаты
Рис. 9.2. Малогабаритные нерегулируемые термостаты и термопредохранитель

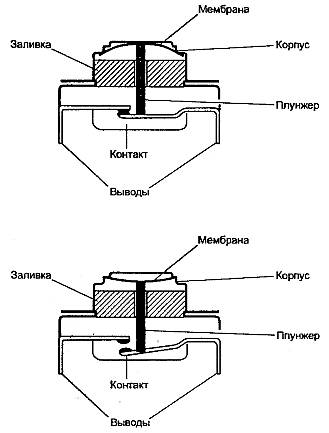

На рис. 9.3 показано внутреннее устройство нерегулируемого термостата. Основу его составляет биметаллическая мембрана сферической формы.
Рис. 9.3. Принцип действия биметаллического термостата
Термостаты с мембраной устанавливаются в бак СМА таким образом, чтобы его металлический корпус с мембраной имел непосредственный контакт со средой внутри бака. Для этого в баках сделаны соответствующие круглые сквозные отверстия. Малогабаритные термостаты обычно устанавливаются на наружных сторонах металлических баков или камер сушки. Внутреннее устройство малогабаритных термостатов точно такое же. Принцип действия нерегулируемых термостатов простой: при нагревании до определенной температуры (той, на которую рассчитан термостат), биметаллическая мембрана практически мгновенно выгибается в обратную сторону. При этом она перемещает также и керамический плунжер (керамический стерженек диаметром 1,5–2,5 мм), который в свою очередь размыкает исполнительные контакты. По остывании мембрана принимает первоначальную форму, и исполнительные контакты вновь замыкаются. По начальному состоянию контактов термостаты бывают нормально закрытыми типа NC т. е. в холодном состоянии контакты такого термостата — замкнуты между собой или нормально открытыми типа NO (NA) (контакты изначально не замкнуты). На корпусах термостатов или на их металлических крышках обычно имеется маркировка с обозначением состояния контактов и значением температуры срабатывания. Например: 130 NC — нормально закрытый (контакты замкнуты) термостат с температурой включения 130 °C, или 30 NO (NA) — нормально открытый (контакты незамкнуты), температура срабатывания 30 °C. Обозначения NO или NA зависят от страны-производителя данного изделия. На термостатах привозных СМА может также присутствовать маркировка с обозначением температуры по шкале Фаренгейта. Например, на рис. 9.4 показан подобный термостат.
Рис. 9.4. Пример обозначения температур срабатывания

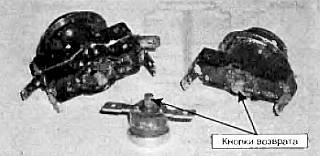

Его маркировка обозначает температуру включения и сброса. По функциональному назначению термостаты бывают регулируемыми и защитными. Защитные термостаты имеют в основе биметаллическую мембрану. В отличие от регулируемых термостатов мембрана в защитном после остывания не возвращается в первоначальное положение. Для повторного включения после остывания в корпусе термостата сделана специальная кнопка, которая при нажатии возвращает мембрану в первоначальное положение. На рис. 9.5 показаны некоторые модели защитных термостатов.
Рис. 9.5. Защитные термостаты
По конструкции термостаты бывают сдвоенными и совмещенными. В обоих имеется по две мембраны, настроенных на разные температуры. Каждая из мембран связана с исполнительными контактами через свой керамический плунжер. Вот, например, на рис. 9.6 показан термостат совмещенного типа: в одном корпусе размещены регулируемый и защитный термостат с кнопкой возврата.
