Итак, программатор разобран, это видно на рис. 11.9.
Рис. 11.9. Галеты программатора
Все контакты как на ладони. При обугливании контактов практически всегда копоть оседает и на пластиковой основе, поэтому подгоревшие контакты
Рассмотрим более сложный программатор.

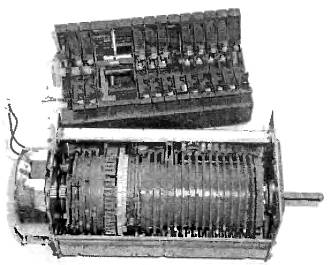

Сложность в том, что к выводам контактов припаяна печатная плата. Галеты с контактами также стянуты винтом с гайкой по центру. Программатор показан на рис. 11.10.
Рис. 11.10. Программатор с печатной платой — тип 1
При разборке подобного прибора одной отверткой не обойтись никак. Обязательно нужен паяльник мощностью не менее 65 Вт и расплющенным острозаточенным жалом. Ширина расплющенного и заточенного конца жала должна соответствовать ширине контактных выводов. Удаление припоя с контактных площадок печатной платы проводится по известной методике с помощью специальной оплетки из медной проволоки (продается в магазинах и на радиорынках). Торец облуженного жала через оплетку (отрезок) прижимают к месту пайки, и расплавленный припой моментально впитывается в оплетку. Таким образом освобождают все контакты. Делать это надо по возможности быстро, т. к. основа, в которой «сидят» контакты, сделана из пластика. Если под руками нет специальной оплетки, ее можно сделать самому из оплетки экранирующего провода. Снимают с провода «чулок» и пропитывают его флюсом, лучше всего ЛТИ-120, но можно и канифольным.

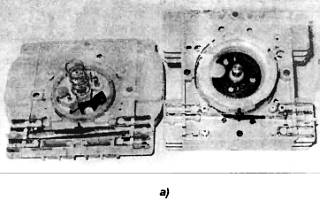

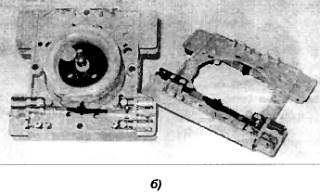

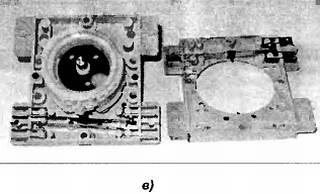

Затем «чулок» подсушивают. Этот способ широко известен всем радиолюбителям. Вот, наконец, программатор разобран, снят весь контактный блок и отпаяна плата. Теперь можно отвинтить винт, скрепляющий галеты, и отыскать секцию с дефектными контактами. Подгоревшие контакты, как обычно, зачищаются полоской шлифовальной бумаги. На рис. 11.11 показаны все этапы разборки программатора.
Рис. 11.11. Разборка программатора

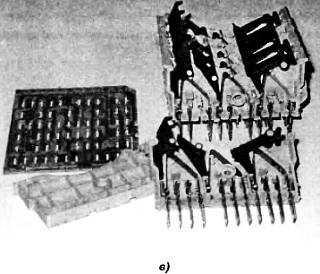

Как видно из рис. 11.11,в, в галетах потри контактные группы.

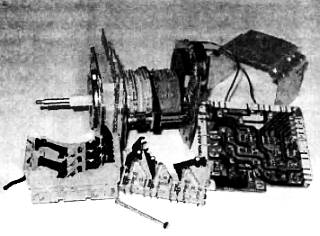

В некоторых галетах есть дополнительные контакты, но они не используются. В начале разборки нужно сначала снять общую металлическую крышку (кожух), иначе невозможно будет освободить фиксаторы контактного блока. Эти фиксаторы сделаны в виде небольших выступов. Выступы защелкиваются в квадратных окошечках на торцевых (крайних) пластинах. После припайки печатной платы программатор снова пригоден к работе. Следующим на рис. 11.12 представлен уже разобранный «родной брат» предыдущего программатора.
Рис. 11.12. Программатор с печатной платой — тип 2
Отличие только в конфигурации печатной платы и в том, что нет необходимости затачивать специально жало паяльника, так как основные соединительные контакты припаяны к печатной плате. Галеты также содержат по три контактные группы.
В заключение этого раздела рассмотрим еще две модели программаторов. Поскольку мы основное внимание уделяем устройству контактных галет, то и программаторы (рис. 11.13 и рис. 11.14) показываем уже разобранными.
Рис. 11.13, 11.14. Программаторы
Разбираются они следующим образом. Сначала отпаивается печатная плата. У первого программатора — печатной платы нет, так как все его галеты имеют плоские выводы, предназначенные для разъемов. На рис. 11.15, а приведен вид программаторов с лицевой стороны.
Рис. 11.15. Крепление контактных блоков

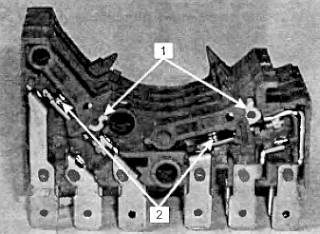

Стрелками указаны места сквозных стержней, скрепляющих галетные блоки. Чтобы вытащить эти стержни, нужно сначала снять синхромотор, выводы которого также могут быть припаяны к печатной плате. При нажатии на выступающие концы стержни подаются назад и легко вынимаются. Поскольку у этих моделей программные барабаны состоят из двух частей, то перед разборкой желательно сделать метки фломастером на обоих частях барабана. Это можно сделать через технологические вырезы в кожухе программатора. Иначе после последующей сборки придется искать начальное положение барабанов с «медленными» кулачками и с «быстрыми», чтобы попасть в то положение, в котором барабаны находились до разборки. Итак, мы сняли галетные блоки. На рис. 11.16 показано несколько галет с плоскими контактами, предназначенными под разъемы.
Рис. 11.16. Устройство контактной галеты под разъем

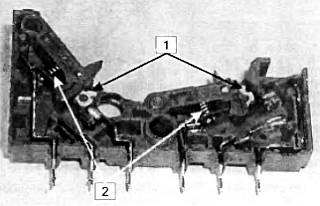

Если считать слева направо, то получится: первый контакт — переключаемый, в следующей группе контактов (правой) — то же самое, галетные блоки наших программаторов имеют более сложное устройство из-за наличия дополнительных кулачков (1) и возвратных пружинок (2), поэтому при разборке нужны максимальные осторожность и аккуратность. На рис. 11.17 представлена одна галета с выводом под печатный монтаж. Как видим, ее устройство точно такое, как у предыдущей.
Рис. 11.17. Устройство контактной галеты под печатный монтаж
И в заключение этого раздела можно посоветовать не спешить с разборкой сложных программаторов. В секцию с подозрительными контактами можно впрыснуть с помощью шприца жидкость для очистки контактов (типа «контактол»). Если нагар не очень сильный, то проводимость контактов восстановится. Также не следует спешить разбирать программатор, работающий в составе микроконтроллерного блока. Сначала нужно убедиться в работоспособности микроконтроллера. О том, как это сделать, будет рассказано в разделе «Устранение неисправностей».
12. Элементы привода барабанов в бытовых СМА
Для осуществления процессов стирки или сушки необходимо, чтобы барабан с бельем реверсивно вращался. Вращение барабанов в СМА производится двумя способами: первый — вращение от шкива ведущего мотора передается на шкив барабана посредством ременной передачи, как на рис. 12.1.
Рис. 12.1. Ременная передача
Этот способ в настоящее время наиболее распространен. В качестве ведущих (именно тех, от которых передается вращающий момент) моторов применяются однофазные синхронные и коллекторные моторы различных типов. Основное различие всех этих моторов заключается в конфигурации крепежных кронштейнов. Распространенные типы моторов представлены на рис. 12.2.
