13. Удалите остальные элементы области.

14. Закройте окно щелчком на кнопке OK. Параметры сетки настроены.

15. Переместите указатель мыши, установленный на пересечении нижней и левой осей сетки, в точку начала координат проекта, помеченную на плане этажа косым крестиком, и щелкните кнопкой мыши. Структурная сетка установлена.

Переходим к построению объектов. Начнем со стен.

1. Щелкните на кнопке Layer – Settings Dialog (Слой – окно настроек)

информационной палитры. Появится

окно параметров слоев.

2. Активизируйте комбинацию слоев Стены.

3. Закройте окно щелчком на кнопке OK. Щелкните на кнопке Layer (Слой), расположенной справа от кнопки Layer: Settings Dialog (Слой: окно настроек) и выберите из списка слой Стены. Обратите внимание, что надпись MISSING (Отсутствует) на кнопке Layer (Слой) изменилась на Стены. Это означает, что слой Стены стал активным и строящиеся объекты будут помещены именно на него.

Примечание

Если к моменту вызова меню слоев в проекте имеются выделенные объекты, то они будут перенесены на выбранный из списка слой. Эта функция будет использована при рассмотрении в гл. 8 логических операций с твердотельными объектами для переноса операторов на слой Hidden (Невидимый).

4. Активизируйте инструмент построения стен.

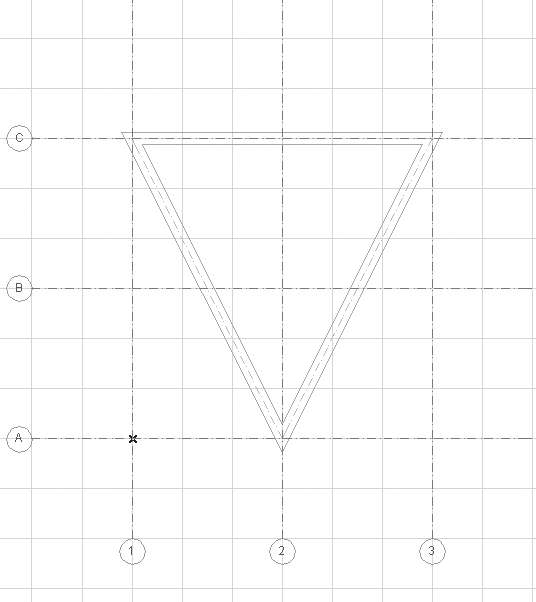

5. Создайте замкнутый контур стен в виде треугольника (рис. 7.10).

Рис. 7.10. Построение стен

6. Теперь активизируйте комбинацию слоев Балки. Построенные стены исчезли, так как слой Стены в комбинации слоев Балки невидим.

7. Активизируйте инструмент построения балок. Надпись на кнопке активизации слоев изменилась на Missing (Отсутствует). Это означает, что инструмент построения балок не связан ни с одним слоем построения.

8. Щелкните на кнопке активизации слоев и укажите слой Балки. Строящиеся объекты теперь будут связаны с этим слоем.

9. Создайте замкнутый контур балок в виде треугольника (рис. 7.11).

Рис. 7.11. Построение балок

Мы завершили построения стен и балок. Каждый тип объектов создан на своем слое с соответствующими атрибутами. Теперь можно посмотреть работу комбинации слоев Просмотр.

Откройте окно параметров слоев, активизируйте комбинацию слоев Просмотр и закройте окно щелчком на кнопке OK.

Как можно видеть, структурная сетка исчезла, видны построенные стены и балки (рис. 7.12). При активизации инструментов построения стен или балок надпись на кнопке активизации слоев с именем активного слоя отображается наклонным шрифтом. Это означает, что слой заблокирован, то есть создание, редактирование и удаление объектов этого слоя невозможно. При попытке создания объекта или вызова палитры редактирования появляется окно с сообщением о невозможности выполнения операции и кнопками отмены операции, разблокирования слоя или выбора другого слоя.

Рис. 7.12. Активизация комбинации слоев Просмотр

Осталось рассмотреть работу механизма пересечения объектов. Сделаем это на примере построения стен.

При создании изначально прямоугольные

торцы пересекающихся стен были автоматически изменены таким образом, чтобы произошло их сопряжение в неразрывный контур (рис. 7.13).

Рис. 7.13. Сопряжение торцов стен в непрерывный контур

Попробуем нарушить работу этого механизма. Это можно сделать, если номер групп пересечения объектов не будет совпадать. Номер атрибутов пересечения присваивается слою, а все стены находятся на одном слое, поэтому нужно переместить какую-либо стену на другой слой с другим номером группы пересечения. Однако все слои имеют один номер группы – первый. Изменим номер атрибута пересечения слоя Стены, например, на 2, а одну из стен переместим на слой ArchiCAD Layer (Слой ArchiCAD), имеющий номер 1.

1. Откройте окно параметров слоев.

2. Измените номер атрибута пересечения слоя Стены на 2.

3. Активизируйте комбинацию слоев Стены.

4. Закройте окно щелчком на кнопке OK.

5. Выделите левый верхний сегмент контура стен.

Совет

Если при попытке выделения сегмента выделяется весь контур, выполните команду главного меню ArchiCAD Edit -> Grouping -> Ungroup (Редактор -> Группирование -> Разгруппировать) или воспользуйтесь сочетанием клавиш Ctrl+Shift+G для разгруппирования контура стен на отдельные сегменты, после чего повторите попытку выделения.

6. Откройте список активизации слоев.

7. Выберите из списка слой ArchiCAD Layer (Слой ArchiCAD). Активизация слоя при выделенном объекте приводит к перемещению этого объекта на активизируемый слой. Поскольку теперь выделенная стена находится на слое с номером атрибута пересечения 1, а остальные стены на слое с номером 2, сопряжение этих сегментов стало невозможным (рис. 7.14).

Рис. 7.14. Работа механизма групп пересечения

8. Замените номер атрибута пересечения слоя Стены на 1. Сопряжение восстановилось, хотя перемещенный сегмент находится на другом слое.

9. Верните сегмент на слой Стены.

Примечание

Чтобы проиллюстрировать отмену действия механизма сопряжения, можно было использовать самый простой способ – присвоить слою Стены номер атрибута пересечения, равный 0.

Теперь вы понимаете принцип работы групп пересечения и можете применять его в своих целях.

Самостоятельно изучите механизм сортировки и упорядочения слоев с помощью поля Extension (Расширение).

Меню работы со слоями

Для выполнения групповых операций над слоями или временного изменения какого-либо атрибута слоя в ArchiCAD предназначено подменю Document -> Layers (Документ -> Слои). Оно состоит из двух областей. В нижней расположен список комбинаций слоев, с помощью которого можно активизировать необходимую комбинацию, не вызывая окно параметров слоев. В верхней области находятся три команды.

Первая команда – Layer Settings (Настройки слоя) – вызывает окно настройки слоев. Вторая – Show All Layers (Показать все слои) – предназначена для установки атрибута видимости одновременно для всех слоев.
