Архитектура и устройство крыши

Луковкина Аурика

Настил кровли сооружают из досок или брусков сечением 60х60 мм (для карниза – 66 мм, для конька – сечением 70х90 мм).

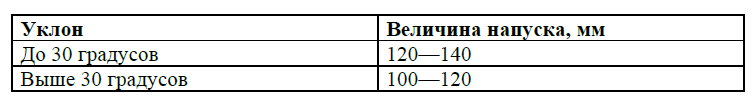

Технология монтажа такова: листы укладывают горизонтальными рядами, чтобы их кромки перекрывались на величину волны (в крайнем случае полуволны). Величина напуска вышележащих листов на нижележащие в зависимости от величины уклона приведена в таблице.

При этом свесы карнизов можно делать сразу из волнистых листов, или оборудуя предварительно желоб из оцинкованной стали.

Чтобы закрепить листы на свесе карнизов, их крепят двумя стальными оцинкованным противоветровыми

скобами, которые должны находиться точно против верхнего гребня волны. Ходовые мостики крепят скобами толщиной 6 и шириной 40 мм. Если у вас нет специальных шиферных гвоздей, то при креплении листов под шляпки гвоздей подкладывают по две круглые или квадратные шайбы диаметром 25–30 мм. Шайбы, соприкасающиеся со шляпками гвоздя, должны быть из оцинкованной стали, а соприкасающиеся с листом, – из резины или двух-трех слоев рубероида. Существует несколько способов укладки листов шифера. Во-первых, вразбежку, когда их продольные кромки находятся в разных местах. Или другим способом, когда совмещение кромок происходит по всей длине. Последний способ покрытия из асбестоцементных листов считается наиболее эстетичным.

Технология укладки покрытия первым способом предполагает отсутствие карнизного свеса из кровельной стали. Листы шифера кладут в следующей последовательности. Сначала к свесу опалубки или карнизному бруску обрешетки прибивают уравнительные рейки или подкладки толщиной 6 мм и шириной от 25 до 50 мм (можно прибить и доску, но так, чтобы она была выше уложенной обрешетки). Важно строго по прямой выложить первые листы. Для этого на расстоянии 70 мм от бруска свеса туго натягивают шнур или прибивают доску, по которой и производят укладку первых листов. Их крепят гвоздями или шурупами с напуском за обрешетку фронта на одну волну. Для этого на гребне второй волны у нижнего края листа сверлят отверстие. В него забивают гвоздь, на который надевают две шайбы – из оцинкованной стали и из резины, покрытой с двух сторон густотертой масляной краской или жидкой замазкой на натуральной олифе. Гвоздь забивают до тех пор, пока из-под шайбы не выступит краска. Краску (замазку) приглаживают, обмазывая при этом шляпку гвоздя и стальную шайбу. Гвозди и шайбы закрашивают масляной краской одинакового с листами цвета. После укладки по спуску первого ряда листов, приступают к укладке второго, затем третьего и т. д. Покрытие с совмещением продольных кромок требует обязательной подготовки листов, заключающейся в срезе углов.

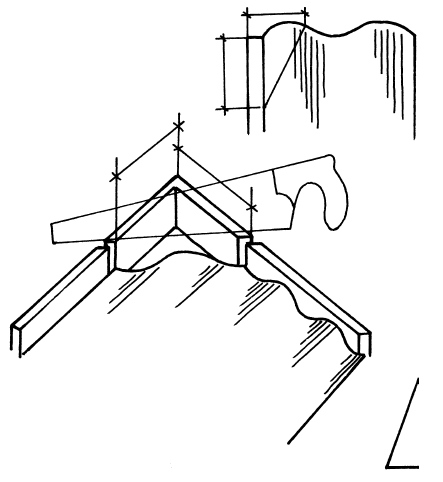

(Рис 24, а).

Подготовка волнистых листов к покрытию ими кровли:

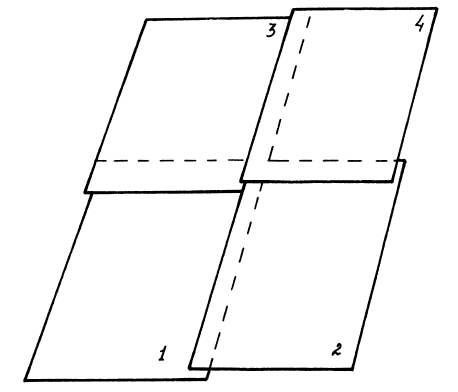

(Рис 24, б) – порядок укладки листов без срезанных углов.

Покрытие выполняют в следующей последовательности. Сначала как и при покрытии вразбежку к свесу обрешетки прибивают уравнительную рейку толщиной 6 и шириной от 25 до 50 мм. Далее в 700 мм от бруска натягивают шнур или прибивают доску. Затем в зависимости от того, с какой стороны будет вестись укладка листов: слева направо или, наоборот, у листов срезают либо левые углы, либо правые. Как правило, листы срезают по длине листа на 120–140 мм, по ширине – на 103 мм, используя ножовку с мелкими зубьями (рис. 24 а). Если укладывать листы без срезки углов, то между ними останется большой зазор, т. е. не будет плотной нахлестки (рис. 24 б). Это приведет к тому, что в такие зазоры при ветренной снеговой погоде будет забиваться много снега, при таянии которого вода может попадать на чердак. Для предотвращения этого же недостатка стыковые швы при больших зазорах нужно обязательно замазывать цементным раствором или мастикой.

Наплавляемые рулонные кровли

Кровля из рулонного материала носит название мягкой. Будучи гибким, этот тип кровли в основном применяется там, где не может быть использован другой кровельный материал. Технология укладки кровли из рулонного материала заключается в создании гидроизоляционного ковра из 3–4 слоев этого материала (слои проклеиваются между собой). Технология общая и для плоских крыш гражданских железобетонных и кирпичных зданий, и для скатных крыш деревянных частных строений (в

основном хозяйственных построек).

Использовать данный вид кровельного материала в самостоятельном строительстве рекомендуется только с соблюдением всех условий, требующихся для получения надежного и долговечного покрытия. Долговечность мягкой кровли зависит от многих факторов, но, прежде всего, от правильной обрешетки, качества материала и применяемых мастик, времени и технологии выполнения работ.

При укладке такой кровли следует соблюдать некоторые условия. Работы необходимо проводить в теплую сухую и безветренную погоду, лучше поздней весной, летом или ранней осенью, так как на сухое основание мастика ложится прочнее. Не рекомендуется наклеивать рулонную кровлю дождливой осенью или зимой.

Способы настилки могут быть разными, в зависимости от вида основания избираемого под рулонный ковер. Угол наклона крыш, покрываемых рулонными материалами, обычно составляет от 10 до 30o.

Кровлю из рулонных материалов по сплошному деревянному основанию выполняют без мастики и на мастике. Без мастики кровлю настилают располагая рулонный материал (рубероид) вдоль ската и выравнивая его.

(Рис. 25 а, б).

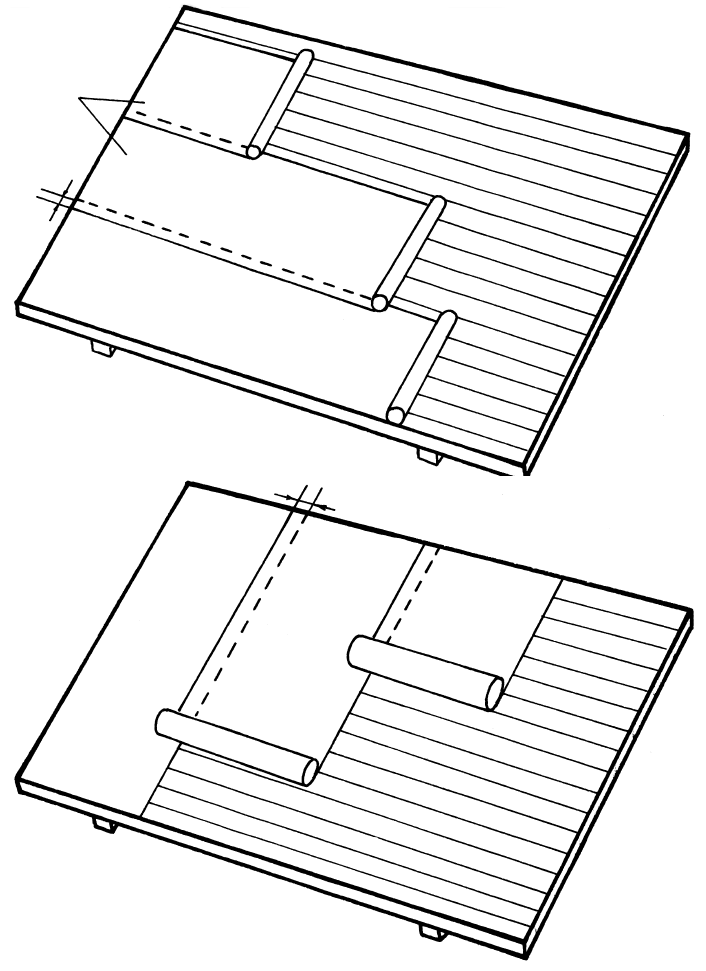

Кровля из рулонных материалов: (Рис 25, а, б) – способы настилки рулонных материалов, параллельный и перпендикулярный;

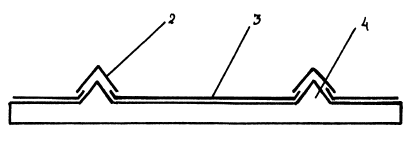

(Рис. 25, в) – покрытие по треугольным брускам;

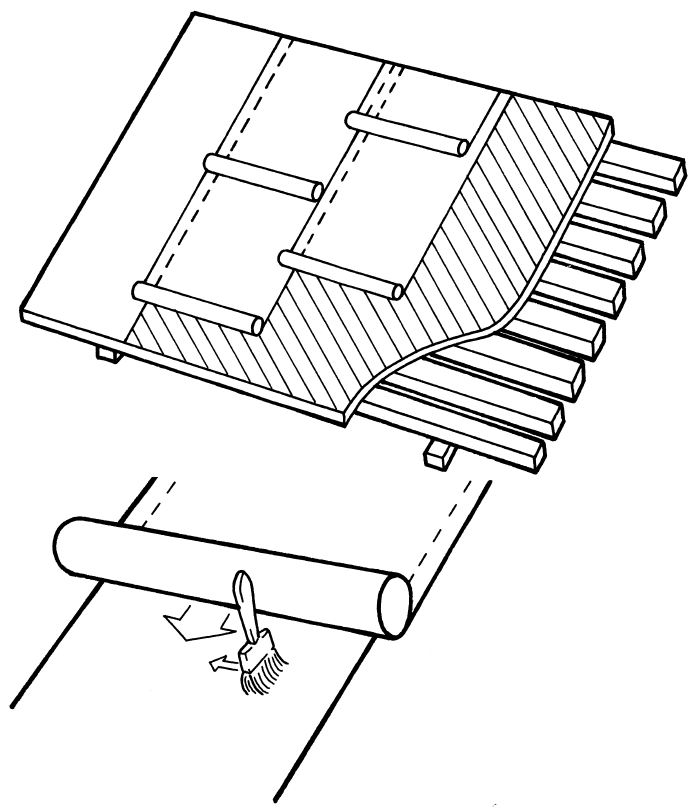

(Рис. 25, г, д) – покрытие по мастике; 1, 3 – толь или рубероид; 2 – толевый колпак; 4 – брусок.

Чтобы предотвратить укладку раскатанного материала волнами, его перематывают в противоположном направлении. За сутки до начала работ рубероид или толь следует раскатать, нарезать на куски по длине ската, прибавив 250 мм на загибы через конек и карнизную доску. Далее шпателем, твердой щеткой или с помощью керосина очистить нижнюю сторону, посыпанную тальком, а с наружной стороны для приклейки мастикой накрыва соседнего листа (полонка) очистить кромку шириной 100 мм.

Как правило, мягкую кровлю настилают в два слоя, располагая их перпендикулярно один к другому. Крепят рулонные материалы сначала гвоздями по краям, а затем кладут и прибивают гвоздями рейки, плотно фиксируя тем самым уложенный материал. Лучше всего в качестве фиксаторов использовать треугольные бруски (квадратные бруски сечением 50х50 мм, распиленные по диагонали), прибитые к обрешетке на расстоянии друг от друга на 100 мм меньше, чем ширина, мягкой кровли.

Для укладки кровли на мастике необходимо заранее подготовить сухое деревянное основание, очищенное от пыли и грязи, и сам материал, нижнюю сторону которого перед наклейкой очищают полностью. Лицевую сторону материала очищают только на ширину наклейки следующего полотна, примерно на 100-150 мм. Для этой процедуры используют обыкновенную жесткую щетку или деревянный шпатель, предварительно обработанные соответствующим растворителем. Вид мастики, подходящий для каждого конкретного вида рулонного материала указан на этикетке. Перед процедурой укладки готовят грунтовку, которую наносят на основание. После того как высохнет грунтовка, готовят мастику. Ее наносят равномерно полосами по ширине применяемого рулонного материала. Не дожидаясь пока мастика схватится, раскатывают рулон кровельного материала и приглаживают его.

При использовании горячей мастики, следует соблюдать осторожность. Второй слой и все последующие слои кровли должны перекрывать кромки ранее наклеенного материала на 70-100 мм. Чтобы на наклеиваемых полотнах не оставалось пузырей, их надо очень хорошо разглаживать, а края тщательно промазывать мастикой. Это необходимо и для того, чтобы предотвратить возможность пропускания влаги через плохо прижатый край, так как при замерзании она будет разрушать рулонный ковер.

Необходимо обеспечить защиту и наружного слоя ковра по всей поверхности, используя битумную мастику, которая наносится 5-ти мм слоем. В нее втапливают горячий скатанный гравий кусочками от 3 до 5 мм.
