Архитектура и устройство крыши
Шрифт:
Вокруг дымовой трубы делается воротник из кровельной стали. Причем со стороны конька стальной лист подводится под кровлю, а со стороны карниза поверх кровли, образуя фартук. У самой трубы лист подводится под кирпичную кладку. В целях противопожарной безопасности обрешетка и кровельное покрытие не должны доходить до трубы 140 мм, а все деревянные элементы – не менее 400–500 мм.
В качестве водосточных используются трубы диаметром 100–140 мм, которые располагаются на расстоянии не менее 120 мм от стены.
На кровлях с асбестоцементным или черепичным покрытием для отвода атмосферной воды используются
Слуховые окна покрываются тем же материалом, что и вся кровля. Особое внимание необходимо уделять разделке мест их соединения со скатом крыши.
Основание под кровлю из штучных или рулонных материалов может быть выполнено в виде обрешетки или сплошного настила. В первом случае для его изготовления используются деревянные бруски, во втором – деревянные бруски и доски.
1. Сплошной настил делается в том случае, когда в качестве покрытия используются асбестоцементные плитки или рулонный материал. Под плитки доски настила выкладывают с небольшим зазором (не более 10 мм) в один слой, под рулонный материал – в два слоя: рабочий и защитный.
Узкие доски защитного слоя должны находиться под углом 45 градусов к рабочему. Между настилами помещают противоветровую прокладку из рубероида марки РПП-300 или РПП-350.
2. Обрешетка применяется в том случае, когда кровельное покрытие делается из волнистых асбестоцементных листов (шифера), листовой стали, черепицы или дерева.
При изготовлении основания необходимо соблюдать два основных требования: все его элементы должны быть плотно закреплены на несущих конструкциях, а их стыки над стропилами располагаться в разбежку.
Кроме того, заданное расстояние между досками или брусками – обрешетинами – должно строго соблюдаться по всей поверхности основания. Самые широкие из них необходимо располагать под стыками кровельного материала, а также у конька и карниза, а самые толстые (на 15–35 мм толще других) – у карниза. Ширина основания под разжелобком должна составлять не менее 750–800 мм, а под карнизным свесом с настенными желобами – равняться ширине свеса. В коньках и на ребрах кровли деревянные бруски устанавливаются на ребро.
Обрешетку крыши устраивают по стропилам, и служит она для укладки и поддержания кровли. Обрешетка стропил необходима для настила кровли. Выполняют обрешетку из брусков и досок, которые прибивают к стропилам с некоторым шагом, зависящим от сечения обрешетки и конструкции кровли. Под рулонные кровли делают двойную обрешетку: сначала рабочий настил из брусков с некоторым шагом, а затем сплошной защитный настил из сухих досок. Разреженные обрешетки пригодны для кровли, собираемой из отдельных жестких прочных плиток или листов, например, черепицы, кровельного железа и волнистых асбестоцементных листов ондулина, металлочерепицы и пр. Расстояние между элементами обрешетки принимают в соответствии с размерами кровельных плит и листов. При более тонких нежестких плитках дощатый настил делают сплошным.
В зависимости от вида кровли обрешетку выполняют из досок, теса брусков-жердей, укладываемых вплотную
Обрешетку под рулонные материалы выполняют в такой последовательности.
(Рис. 20, а).

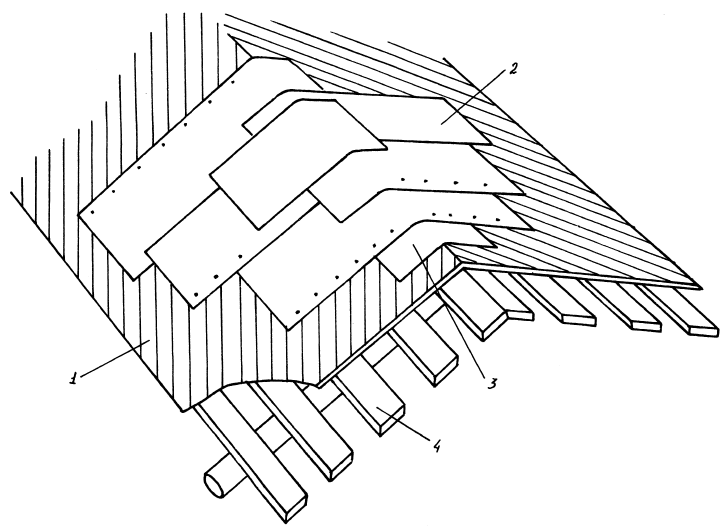

Если рулонный ковер наклеивают на деревянный настил, последний может быть или сплошным (лучше из шпунтованных досок), или двойным. При двойном настиле первый слой досок кладут вразрядку, затем на него вплотную друг к другу набивают антисептированные рейки шириной от 50 до 70 мм, толщиной от 20 до 25 мм, укладывая их под углом 45o к рабочему настилу.
Гвозди следует забивать ближе к кромкам досок, немного утапливая их шляпки в древесину. К торцам свесов прибивают лобовые доски, кромки которых должны быть закруглены для плавного перегиба рулонных материалов. Вершину конька обивают по всей длине полосой из кровельной стали шириной 300 мм.

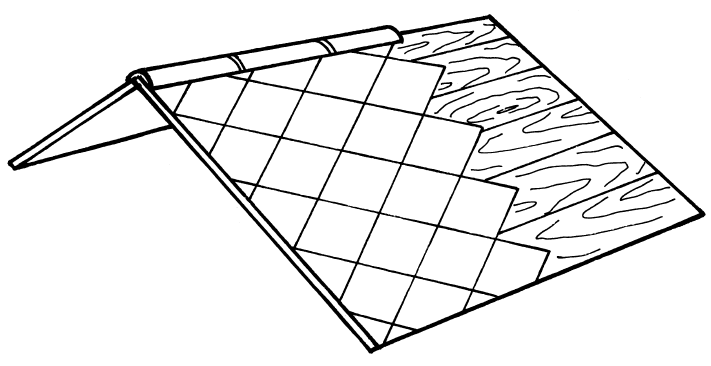

Обрешетку под асбоцементные плиты чаше всего делают сплошной из теса толщиной от 25 мм до 120 мм (более широкие доски при короблении могут разорвать плитку), но можно оставлять зазоры между досками в 5 мм.
(Рис. 20, б).
Обрешетку под черепицу при однослойном покрытии стелют из обрезных брусков сечением 50х50 мм, при двухслойном или тяжелой штампованной черепице – сечением 60х60 мм. Последний карнизный брусок должен быть выше рядовых на 25–35 мм. Его можно заменить толстой доской с прибитой к ней уравнительной рейкой. Укладывать бруски рекомендуется по шаблону.
(Рис. 20, в).

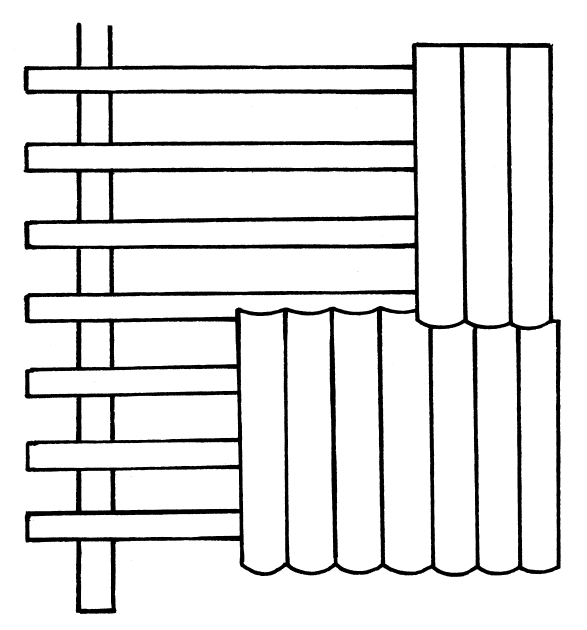

Обрешетку под асбестоцементные волнистые листы выполняют чаще всего из мерных брусков сечением 60х60 мм. Карнизный брусок берут высотой 66 мм. Однако для настилки следует применять так называемые четные бруски высотой 63 мм и нечетные высотой 60 мм. Обычно берут бруски одного сечения (60х60 мм), но под них при укладке четных брусков приходится подкладывать планки или рубероид толщиной в 3 мм. Такие бруски располагают в середине листа. Под каждый лист укладывают три бруска, но можно и четыре, если они тоньше указанных. Вообще обрешетку надо выполнять так, чтобы продольная нахлестка листов была плотной и листы прочно лежали на ней.
