Архитектура и устройство крыши
Шрифт:

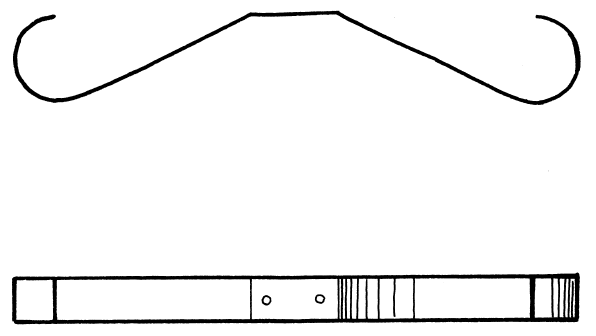

Плоская ленточная черепица проще по своей конструкции, чем пазовая, и намного дешевле. Поэтому она получила наибольшее применение. Это очень легкий кровельный материал (один кв. м кровли из плоской ленточной – 60 кг). Этот вид черепицы укладывают с напуском одного ряда на другой на 70–80 мм и одной черепицы на другую на ширину продольного паза. Плоскую ленточную черепицу стелют в виде двухслойного или чешуйчатого покрытия. Первые два ряда также кладут с чердака или лесов и ведут их справа налево. Каждую черепицу, идущую вдоль карнизных или фронтонных свесов, независимо от уклона крыши, надо обязательно крепить. В остальных рядах на скатах крепят каждую вторую или каждую третью черепицу (при очень крутых крышах – каждую черепицу). Крепят плоскую черепицу специальными клямерами, но

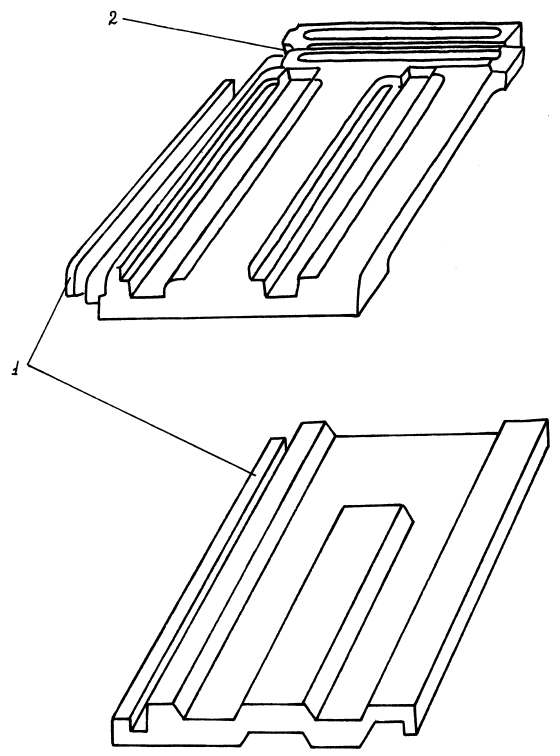

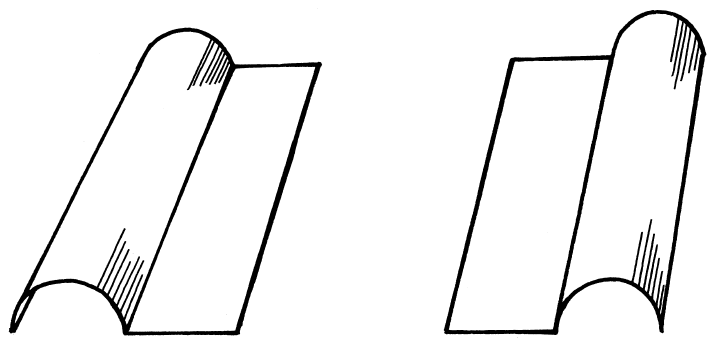

(Рис. 21) Формы черепицы и порядок ее укладки: а – пазовая штампованная; б – плоская; в – пазовая ленточная; г – коньковая; 1 – продольные пазы; 2 – поперечные пазы; 3 – пазовый ободок.

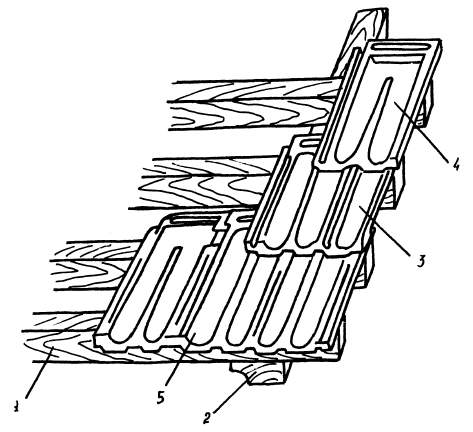

(Рис. 22) Пазовая штампованная черепица: 1 – карнизная обрешетина; 2 – стропильная нога; 3 – нижняя черепица; 4 – верхняя черепица; 5 – продольный стык.
К прочности стропил под черепичную кровлю предъявляют повышенные требования, во-первых из-за веса черепичной кровли, а во-вторых черепицы с грубым рельефом (5-образная, желобчатая…) задерживают снег, что также неблагоприятно сказывается на состоянии стропил.
Стропила в этом случае имеют дополнительные элементы – по поперечному сечению подкосы и стойки равны стропилу, схватки изготовляют из доски 4x18 см или из пластины 14/2 см. Поперечное сечение прогона зависит от расстояния между стойками.

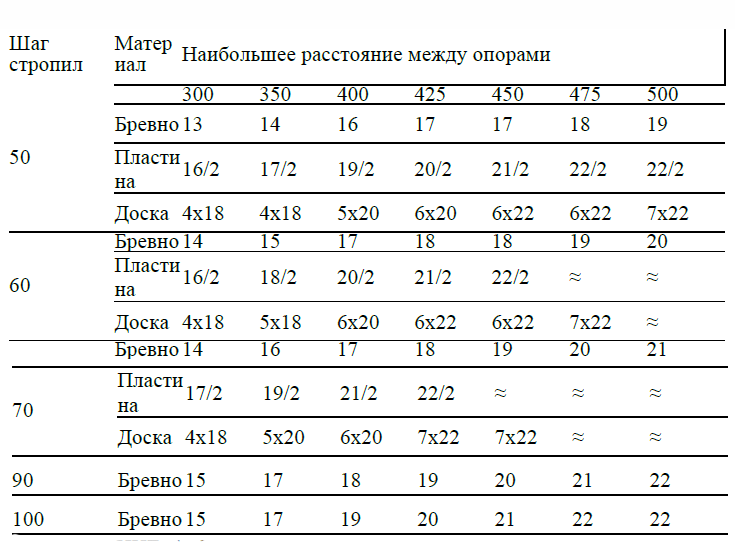

Таблица 1 Стропила под кровлю из черепицы (см)
ПРИМЕЧАНИЕ. 1. Опорами стропила считается мауэрлат, подкос, прогон и противоположное стропило. 2. Пластина – это распиленное по длине на две части бревно. 3. Шаг стропил выбран для самой весомой черепицы (табл. 2). Если это расстояние до 3 м, то схватку делают из бревна диаметром 18 см, если до 4 м – из бревна диаметром 22 см. Расстояние между стойками более чем 4 м выбирать не рекомендуется.
Важно обратить внимание и на шаг обрешетки по стропилам, который также будет варьировать в зависимости от типа черепицы. В том случае если обрешетка выполняется из жердей, то каждая жердь должна содержать не менее трех граней, расположенных под прямым углом по отношению друг к другу. Там, где к жерди ничего не примыкает, может располагаться округлая сторона жерди. Следует помнить, что материал, используемый для изготовления обрешетки, должен быть хорошо просушен.
Все элементы обрешетки, после того как будут прибиты к стропилам, должны находиться в одной плоскости. Чтобы это проверить, нужно взять брусок или рейку длиной 1–2 м и наложить их перпендикулярно элементам обрешетки. Если возникают зазоры, то они должны находиться в пределах 6…10 мм.

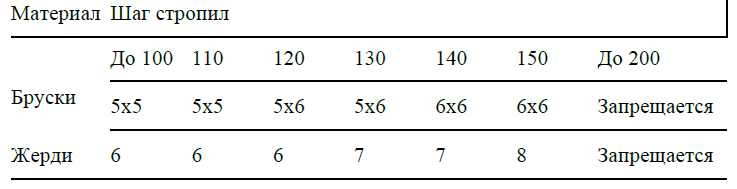

Таблица 2 Обрешетка под кровлю из черепицы (см)
При фиксации брусков или жердей на стропилах, они должны располагаться параллельно коньку и находиться на равном расстоянии друг от друга. Причем под каждым стыком рядов черепицы должен находиться элемент обрешетки. Чтобы не допустить ошибки при этом, желательно провести пробную укладку черепицы, после чего вырезать
Так как нижний ряд черепицы опирается непосредственно на элемент обрешетки (его называют уравнительным или дополнительным), а не на предыдущий ряд черепицы, то самый нижний брусок, жердь или доску у карниза приподнимают над плоскостью всей обрешетки на 25–35 мм. Расчеты, приведенные в таблице 3, учитывают то, что все последующие ряды, после карнизного, своими нижними частями покрывают верхние части черепиц предыдущего ряда.
Закрепляя первые бруски обрешетки от конька крыши по обеим сторонам скатов нужно предусмотреть то, чтобы верхние края завершающих рядов черепицы не мешали друг другу. В целом же раскладку и закрепление на стропилах остальных брусков ведут от первого у конька. Но следующий брусок после нижнего карнизного располагают так, чтобы самый последний ряд черепиц перекрывал стену на 60–70 мм.

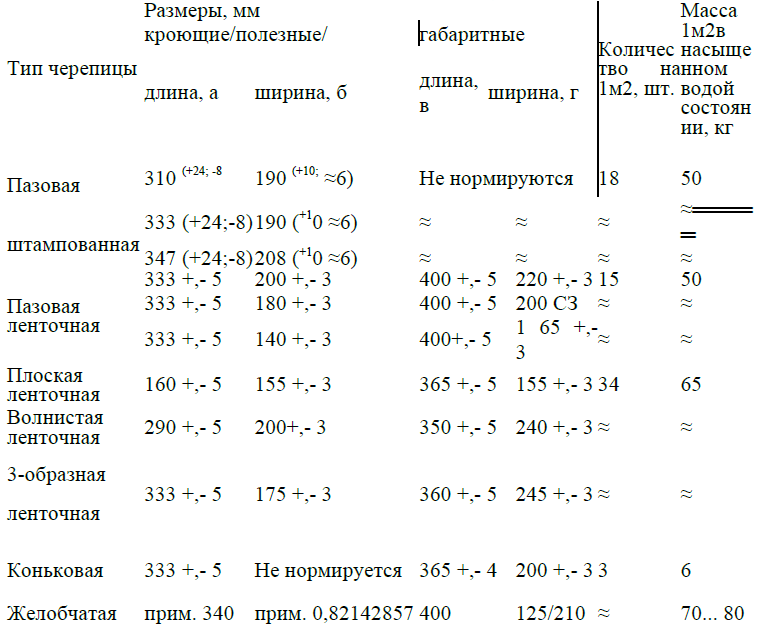

Таблица 3 Глиняная и цементно-песчаная черепица
ПРИМЕЧАНИЕ: 1) Масса и количество коньковой черепицы рассчитаны на 1 пог. м конька; 2) масса 1 шт. черепицы 2…2,3 кг; 3) допускается производство и не глиняной черепицы, но ее масса должна быть в указанных пределах на 1 м.
Черепичная кровля должна быть максимально защищена от скопления воды, поэтому для ее стока кровля должна иметь скат под углом не менее 30 градусов. Использование черепицы не всегда возможно, особенно на участках кровель сложной формы. В этом случае черепицу заменяют, например, кровельной листовой сталью.
Существуют некоторые стандарты минимально допустимых размеров любого вида черепицы. Как правило толщина одного элемента черепицы – 8-10 мм, глубина пазов (фальцев) – 5 мм, высота шипов для подвески – 10 мм.
Кровля из асбестоцементных листов является наиболее распространенным видом современной кровли. Асбестоцементные листы в обиходе получили название асбофанера. Достоинствами этого вида материала является повышенная пожаробезопасность, простота в установке, экономичность финансовых и физических ресурсов при ее ремонте.
Но в отличие от других видов кровельных материалов асбофанера является малопрочным материалом, она сильно подвержена внешним воздействиям: под влиянием влаги асбестоцементные листы отсыревают, а деревянная обрешетка может начать гнить от сырости.
В зимнее время сметать снег с асбестоцементной крыши следует исключительно метлой, ни в коем случае не счищайте его лопатой.
При укладке волнистых асбестоцементных листов следует обращать внимание на его поверхность. Наружная (лицевая) сторона листов всегда гладкая.
(Рис. 23, а).

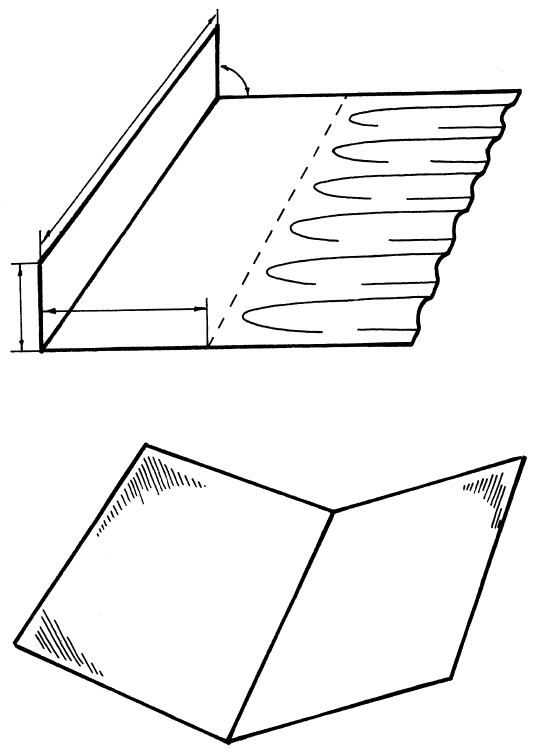

Материалы для покрытия кровли волнистыми листами.
(Рис. 23, б).
Крепятся асбестоцементные листы с помощью специальных шиферных гвоздей.
(Рис. 23, в).
Для этого на каждой стороне листа заранее делают 3–4 отверстия. Чем круче уклон кровли для волнистых листов, тем больше материала уходит на ее строительство, но тем менее водопроницаемой становится крыша. Уклон такой кровли колеблется от 25 до 40 градусов.
