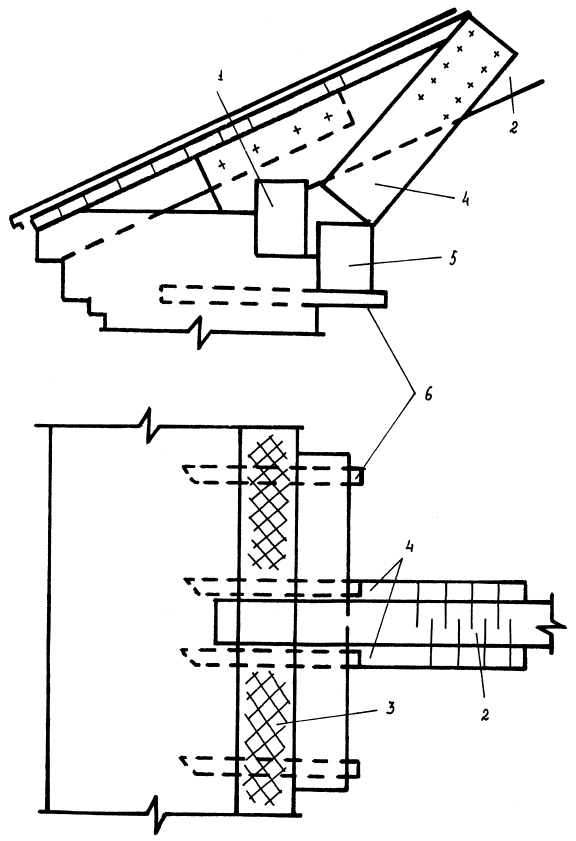

(Рис. 6) Опирание стропильной ноги при загнивании мауэрлата на значительной длине: 1 – мауэрлат; 2 – стропильная нога; 3 – сгнившая часть мауэрлата; 4 – накладки и подкосы из досок; 5 – брус длиной 0,8–1,0 м, опирающийся на штыри; 6 – металлические штыри (длина 400–500 м, диаметр 20 мм), забиваемые в кладку.
При загнивании значительной части мауэрлата к стропильной ноге прибивают накладки из досок. Упирают их в новый дополнительный мауэрлат,

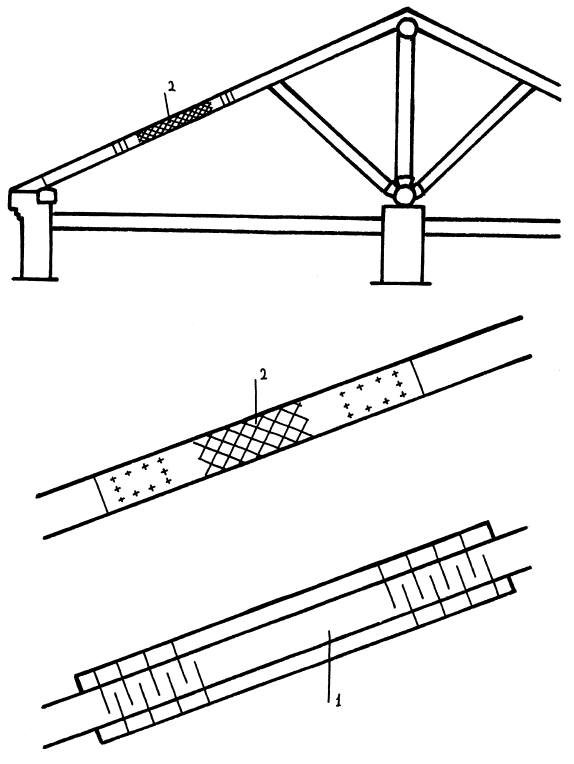

(Рис. 7) Усиление стропильной ноги в средней части накладками: 1 – накладки и подкосы из досок; 2 – сгнившая часть стропильной ноги.
Для усиления загнивших посредине стропильных ног к ним прибивают 2 накладки из досок толщиной 50–60 мм. Гвозди забивают по концам накладок в неповрежденную часть стропильной ноги.
Глава II
Стропила
Стропила являются основным несущим элементом крыши, воспринимающим нагрузки от веса кровли с обрешеткой, от веса снега на кровле, а также ветровые нагрузки. Для удержания крыши на стенах, стропила крепят к последнему, а лучше к предпоследнему венцу при помощи скоб.
По конструкции стропила подразделяются на две основные группы; наслонные и висячие. Основным различием наслонных и висячих стропил является наличие у последних нижней затяжки, воспринимающей усилие распора от стропильных ног (см. рис. 1). Крыши с наслонными стропилами устраивают в домах, имеющих опорные стены. Пролет между опорами может достигать 4,5 м. При пролете от 5 до 6 м под стропила ставят подкосы. Наслонные стропила имеют не менее двух неподвижных точек опоры стропильных ног у концов (в коньке и на продольной стене) и не дают распора на стены.
Висячие стропила имеют неподвижные точки опоры стропильных ног в нижних концах и на продольной стене. Они дают распор, который воспринимает затяжка.
На рисунках показаны наслонные (8) и висячие (9) стропила.

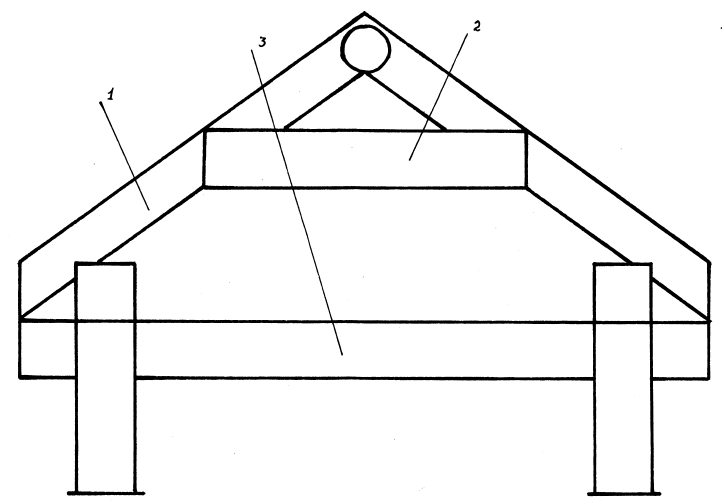

(Рис. 8) Наслонные стропила: 1 – стропильная нога; 2 – ригель; 3 – чердачное перекрытие.

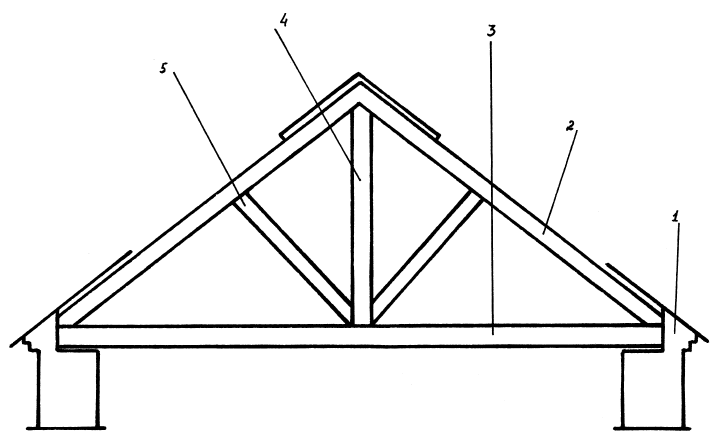

(Рис. 9) Висячие стропила: 1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – бабка; 5 – подкос.
Наслонные стропила концами опираются на стены здания, а средней частью – на промежуточные опоры. Висячие же стропила опираются только концами на стены здания. Наслонные стропила устраивают в том случае, если расстояние между опорами не превышает 6,5 м. Наличие дополнительной опоры позволяет увеличить ширину, перекрываемую наслонными стропилами до 12 м, а двух опор – до 15 м. В деревянных брусчатых или же рубленых зданиях стропильные ноги опираются на верхние венцы (10), в каркасных – на верхнюю обвязку (11).

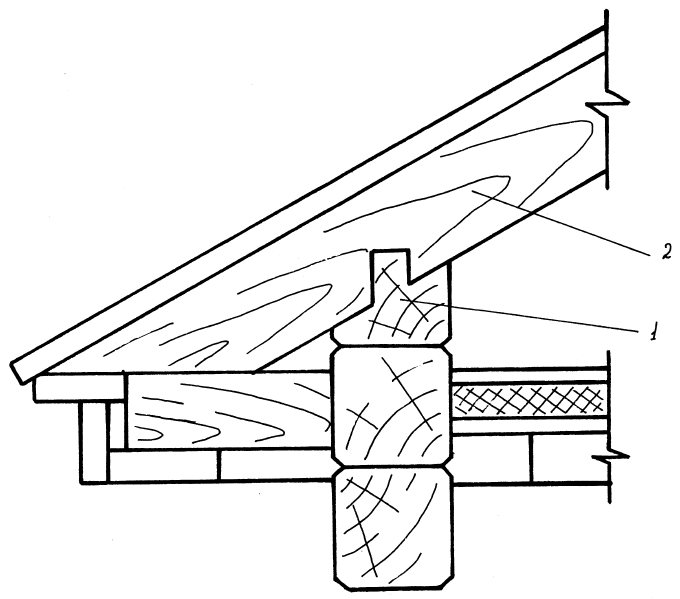

(Рис. 10) Опирание наслонных стропил в деревянных брусчатых или рубленых зданиях: 1 –

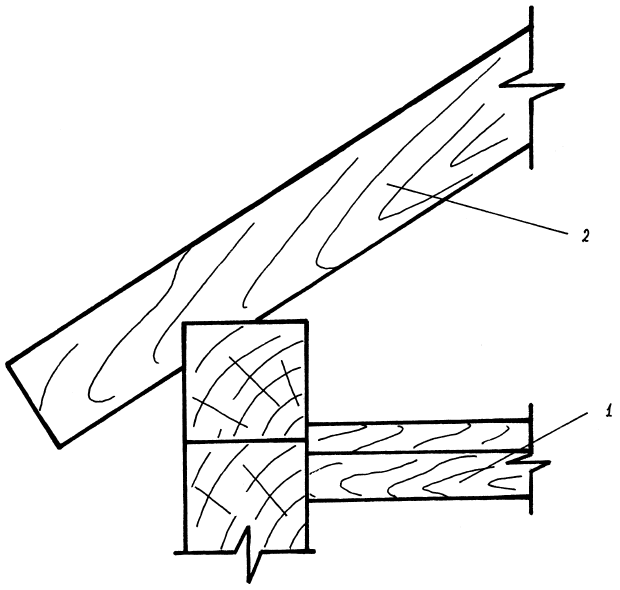

(Рис. 11) Опирание наслонных стропил в деревянных каркасных зданиях: 1 – балка перекрытия; 2 – стропильная нога.
Стропила выполняют из бревен, брусьев и досок. На дощатые стропила расходуют на 15–20% меньше древесины, чем на стропила из бревен. Размеры отдельных элементов стропил определяются расчетом.
Практикой проектирования и строительства определены некоторые ориентировочные правила устройства стропил:
1. Стропила ставят на расстоянии 0,6–1,5 м друг от друга.
2. Для конструктивных элементов наклонных и висячих стропил при длине элемента не более 6,5 м можно применять бревна диаметром 18–20 см.
3. Конструктивные элементы стропил выполняют без их отески, за исключением одной стороны стропильных ног для укладки обрешетки.
4. Мауэрлаты отесывают на два канта и покрывают смолой.
5. Расстояние сгораемых элементов стропил и кровли от внутренней поверхности дымохода должно быть не менее 38 см. Стропила крепят к стене «скрутками» из проволоки или скобами, а между собой ветровыми связями. Скрутка представляет собой кусок крупной проволоки, один конец которой прикреплен к стропильной ноге, а другой – к костылю, вбитому в шов каменной кладки на расстоянии 300–350 мм от верхнего края стены или к балке чердачного перекрытия. В рубленых деревянных домах вместо скрутки используется железная скоба, соединяющая стропила со вторым венцом сруба. Свес крыши образуют концы стропил, выступающие наружу на 40–50 см, и «кобылки» – доски, прибитые гвоздями к стропилам.
Наслонные стропила более просты по конструкции и экономичны, однако для их применения необходимо наличие внутренних стен или несущих перегородок. Эти стропила состоят из пары отдельных наклонных стропильных ног, опирающихся нижним концом на верх стен, а верхними, соединенными друг с другом концами, – на прогон, поддерживаемый стойками. Опорой для стоек служат несущие внутренние стены или перегородки. Наслонные стропильные ноги делают из бревен толщиной 13–20 см, из пластин 15/2-20/2 см или досок толщиной не менее 5 см. Стропила располагают на расстоянии от 1 до 1,5 м друг от друга. Для уменьшения прогиба стропильных ног при недостаточной их толщине ставят подкосы из бревен толщиной 13–15 см, брусьев или парных досок, а в некоторых случаях (при несимметричных внутренних опорах) – ригели (повышенные затяжки) из пластин сечением не менее 13/2 см, а также из брусьев или парных досок.
Наслонные стропила применяются в тех случаях, когда расстояние (пролет) между конструкциями, на которые опираются стропила (стены, столбы), не превышают 6–7 м. Такие пролеты легко перекрыть деревянными стропилами (из досок, брусков, бревен), располагаемыми через 0,8–1,6 м. При этом внутренние стены и столбы, используемые для опоры стропил, выводят до уровня выше верха чердачного перекрытия примерно на 20 см. Далее по ним укладывают лежни из деревянных брусков с сечением около 100х100 мм. или из окантованных на 2 канта бревен. По лежням устанавливаются стойки с шагом 4–6 м. По этим стойкам устанавливаются верхний продольный брус, называемый прогоном. Это может быть коньковый прогон или промежуточный прогон. На эти прогоны опираются стропила.
