Нижние концы стропильных ног опираются на подстропильные брусья-мауэрлаты, лежащие на верхнем обрезе наружных стен. Во избежание срыва крыши ветром нижние концы стропильных ног через одну крепят к стене с помощью проволочной скрутки (из проволоки диаметром 4–6 мм.) и стальных ершей, заделанных в стену.
Для обеспечения пространственной жесткости конструкции крыши, а также для разгрузки верхних прогонов, между стойками и прогонами устанавливают подкосы. Система, состоящая из верхнего прогона, лежня, стоек и подкосов образуют жесткую подстропильную раму или ферму (в том случае, когда лежни опираются на столбы).
Наклонные
Для разгрузки стропильных ног и уменьшения их сечения между стойками и стропилами устанавливают подкосы, превращающие стропильные ноги в двухпролетные балки вместо однопролетных. За счет этого резко снижаются изгибающие моменты в стропилах, что позволяет уменьшить высоту сечения, уменьшить расход материалов и снизить их вес.
Для устройства обрешетки на карнизных свесах крыши к нижним концам карнизных ног прибивают доски толщиной 30–40 мм, которые как бы продолжают карнизную ногу. Эти доски называются кобылками. Длина кобылки должна обеспечить требуемую величину свеса кровли, обеспечивающего надежный отвод воды от стен здания. Так как кобылки находятся в зоне возможного замачивания, их необходимо тщательно антисептировать для защиты от гниения.
Сопряжения элементов стропильной системы выполняются при дощатых стропилах – на гвоздях, для элементов из брусьев или бревен – на врубках, шипах, скобах.
Наслонные стропила состоят из поперечных элементов и продольных элементов. Основными поперечными элементами являются стропильные ноги, которые воспринимают нагрузку от собственного веса крыши, снега и ветра и передают ее на наружные и внутренние опоры. Стропильные ноги выполняются из бревен, брусьев, пластин или досок леса марки «2» (2-й сорт).
В зависимости от материала, из которого выполнено здание, стропильные ноги могут крепиться:
– на верхние венцы в деревянных, рубленых или брусчатых зданиях:

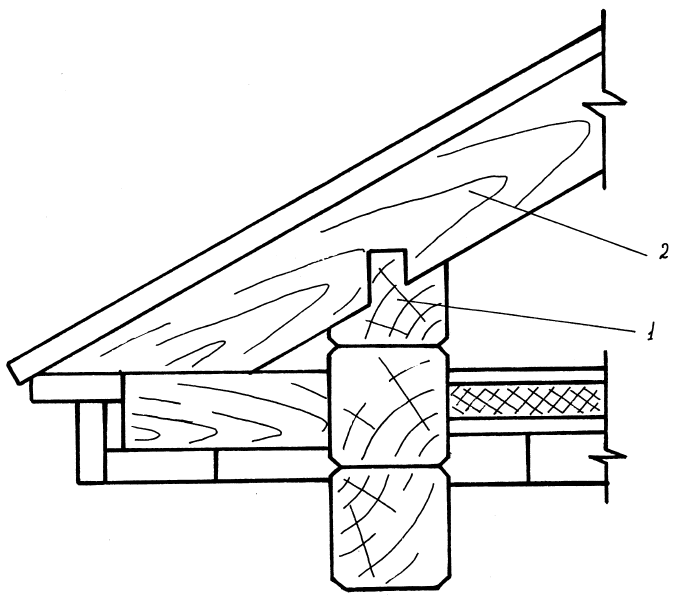

(Рис. 12) Крепление стропильных ног на верхние венцы. 1 – шип, 2 – стропильная нога.
– на верхнюю обвязку в деревянных каркасных зданиях:

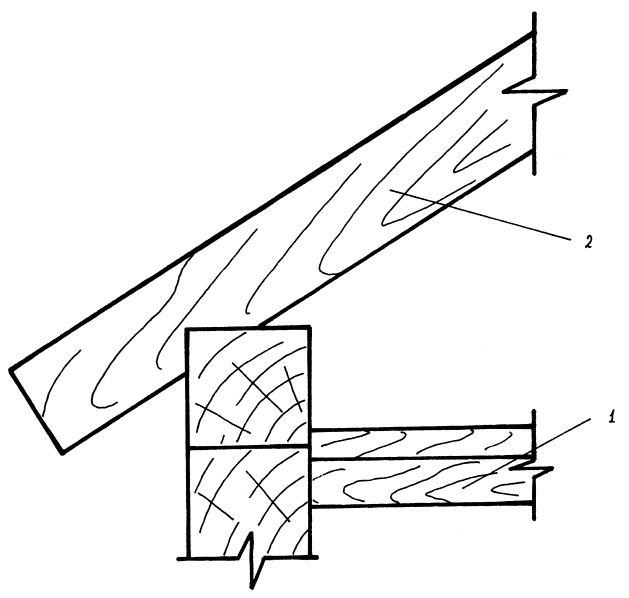

(Рис. 13) Крепление стропильных ног на верхнюю обвязку. 1 – балка перекрытия, 2 – стропильная нога.
– на опорные брусья – мауэрлат – в каменных зданиях, толщина мауэрлата при этом должна быть 150–160 мм, а сам он может быть цельным (по всей длине здания) или частичным (брусья подкладываются только под стропильную ногу):

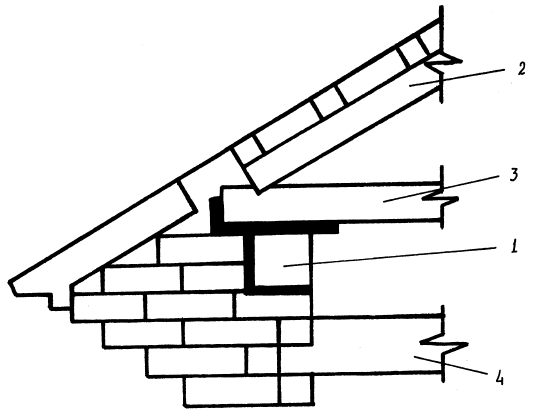

(Рис. 14) Крепление стропильных ног на опорные брусья – мауэрлат. 1 – мауэрлат, 2 – стропильная нога, 3 – затяжка, 4 – чердачное перекрытие.
Расстояние между стропильными ногами из бревен и пластин обычно 1,5–2,0 м, а из досок 1,0–1,75 м. При пролетах в 4,5–6,0 м стропила могут быть выполнены из бревен диаметром 18–20 см или пластин из них. У бревен обтесывается только
Если стропильные ноги выполнены с небольшим сечением, то предохранить их от провисания можно с помощью решетки из стойки, подкосов и ригеля. Стойки и подкосы изготавливаются из досок шириной 150 мм и толщиной 25 мм или из деревянных пластин, полученных из бревна с диаметром не менее 130–140 мм.

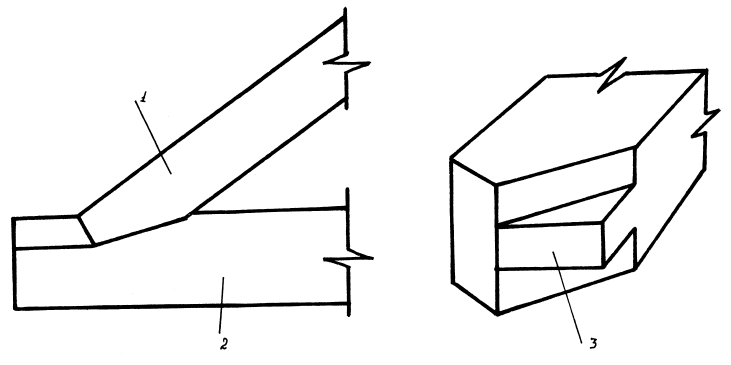

(Рис. 15) Крепление стропильной ноги в затяжку. 1 – стропильная нога, 2 – затяжка, 3 – шип.
При установке стропильная нога врубается в затяжку. Чтобы ее конец не скользил по затяжке и не скалывал ее, врубать ногу надо зубом, высота которого составляет 1/3, высоты затяжки, шипом или с использованием обоих способов.
Кроме того, затяжка будет оставаться целой и не скалываться, если установить стропила на расстоянии примерно 300–400 мм от края. Стропильная нога врубается в конец затяжки, а зуб при этом отодвигается как можно дальше.
Для усиления крепления стропила используют двойной зуб. Высота зубов может быть одинаковой, но чаще всего их делают так, чтобы высота первого составляла 1/5 толщины затяжки, второго – 1/3. Для первого зуба на затяжке делается упор и шип, а на стропиле – проушина; для второго – только упор.

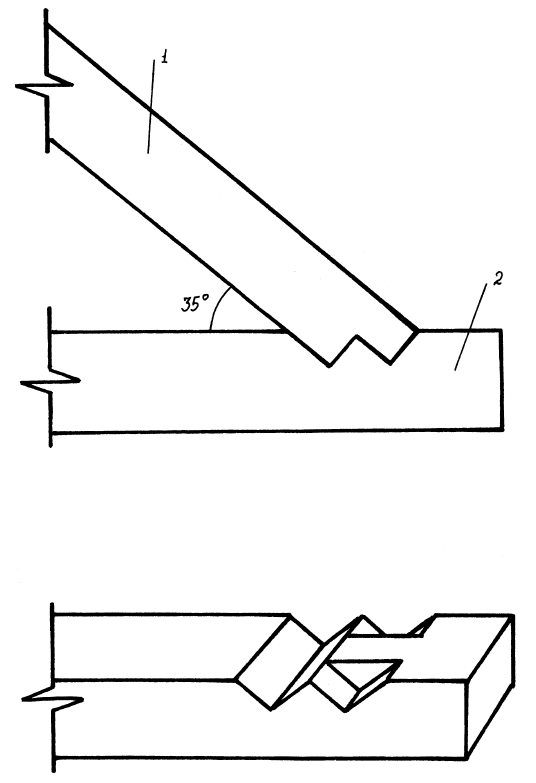

(Рис. 16) Крепление стропильной ноги двойным зубом. 1– стропильная нога, 2 – затяжка.
Окончательно размеры сечений устанавливаются расчетом, но, независимо от результатов его, сечение стропильных ног должно иметь размеры: из бревен – не менее d = 12 см, из пластин – не менее d/2 = 14/2 см, из досок – не менее 4х15 см.
Стропильные ноги соединяют с ригелем врубкой сковороднем вполдерева. Чтобы соединение было прочным, необходимо закрепить его болтом, нагелем и скобой (рис. 16). Для того чтобы соединить между собой составные части затяжки, применяются зуб, болты и накладки из металла. Бабка соединяется с затяжкой при помощи хомута. Крыша должна защищать стены здания от пагубного воздействия дождя и снега. Для реализации данной функции используется карнизный свес, который должен иметь длину не менее 550 мм.

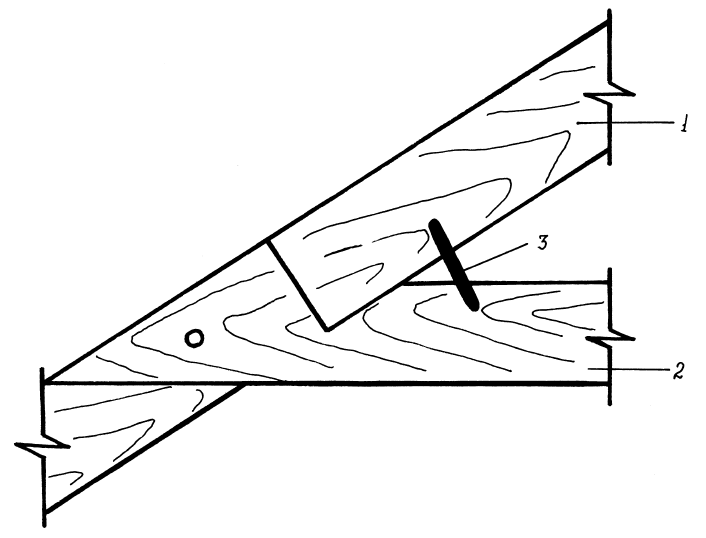

(Рис. 17) Соединение ригеля и стропильной ноги: 1 – стропильная нога; 2 – ригель; 3 – скоба.

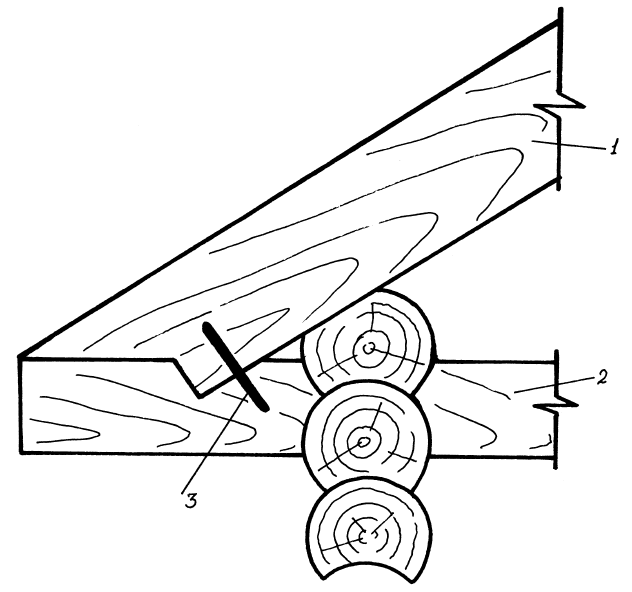

(Рис. 18) Скос крыши: 1 – стропильная нога; 2 – затяжка; 3 – скоба.
Концы стропильных ног присоединяются к стенам здания с помощью скруток. Это необходимо для того, чтобы предохранить крышу от разрушения при сильном ветре. В деревянных рубленых домах вместо скрутки целесообразно применять скобу из железа. Она призвана соединить стропила со вторым венцом сруба.
