Для уменьшения рабочего пролета стропильных ног ставятся подкосы, воспринимающие сжимающие усилия. Иногда подкосы ставят для увеличения жесткости всей системы стропил; в этом случае их называют подкосами, жесткости.

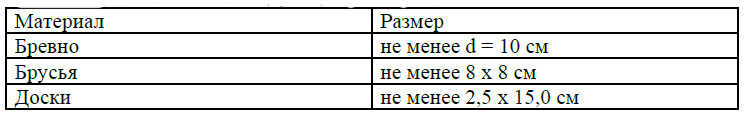

Подкосы выполняют из бревен или брусьев, реже – из досок. Сечение подкосов должно иметь следующе размеры:
Для восприятия распора, возникающего в некоторых конструкциях наслонных
Таблица Сечение ригелей
Своими концами прогоны опираются на торцовые стены здания, на поперечные стены лестничных клеток и на брандмауэрные стены, которые из пожарных соображений выводятся на всю высоту чердака, а в промежутках между поперечными стенами – на деревянные стойки, подкосы или, наконец, на небольшие шпренгели. Опорами стоек и подкосов служат внутренние стены или столбы. Иногда опорой прогона служат кирпичные или железобетонные столбы, которые продолжаются на всю высоту чердака. Прогоны делаются из бревен диаметром в 20–26 см или из брусьев сечением от 18х18 см до 26х26 см.
Обычно прогоны являются самым мощным элементом наслонных стропил, так как при сравнительно больших пролетах они несут нагрузку от нескольких стропильных ног. Стойки делаются из кругляка диаметром в 13–20 см или из брусьев сечением в 12х12 см и более.
Конструктивная схема прогона выбирается в зависимости от расстояния между опорами. При пролетах l =3,0–4,6 м применяется консольно-балочная схема. Консоли уменьшают изгибающий момент в прогоне и потому позволяют уменьшить и его сечение. Стыки прогонов располагают на расстоянии 0,15-0,20 l от опоры. Для уменьшения прогиба прогона устанавливаются подбалки. Стойку врубают в подбалку шипом, а подбалку соединяют с прогоном болтами. Для придания этой конструкции продольной жесткости рекомендуется через 4–5 пролетов между стойками ставить шпренгели. Конец прогона желательно закреплять анкером в кладку торцовой стены.
Прогон без подбалок опирается на стойки, расположенные над столбами. Посредине пролета прогон подперт продольными подкосами, расположенными попарно, через одну стойку. В местах сопряжения подкосов и стоек с прогонами забиваются скобы из круглого железа (d = 10–12 мм).
При наличии одной промежуточной опоры, расположенной по середине пролета, стропильные ноги опираются концами на мауэрлаты наружных стен и на средний продольный прогон – коньковый. Если пролет можно перекрыть без дополнительных подкосов, то в местах стоек ставятся только подкосы или ригели жесткости.
Если подкосы необходимы, их ставят у каждой стропильной ноги и упирают внизу на лежень. При наличии промежуточных опор в виде отдельных столбов подкосы обычно ставят только у стоек, а стропильные ноги опирают на продольные прогоны, уложенные поверх подкосов.
При двускатной симметричной крыше и наличии
При устройстве промежуточного опирания стропил все рабочие элементы, для обеспечения свободного проветривания их во избежание загнивания, не должны засыпаться утеплителем.
В этом случае на железобетонную балку в местах расположения подкосов укладывают антисептированные подкладки, на которые и опирают лежень; между подкладкой и железобетонной балкой прокладывается несколько слоев толя. Во избежание сдвижки лежень врубается в подкладку, а последняя, в месте примыкания ее к железобетонной балке, имеет врезку.
Для утепления железобетонных балок к подкладкам с двух сторон прибивают доски толщиной в 25–30 мм, между которыми поверх железобетонных балок насыпают шлак или другой утеплитель.
В случае несовпадения промежуточных опор стропил с колоннами, стропила опирают на кирпичные столбики размером 25х25х30 см, располагаемые над балками или прогонами железобетонных перекрытий. В каменных зданиях с деревянными чердачными перекрытиями наслонные стропила опирают на внутренние кирпичные стены или столбы; в рубленых зданиях – на верхний венец рубленых стен.
Наслонные стропила вальмовых крыш состоят из следующих основных элементов: 1) диагональных (накосных) стропильных ног и 2) стропильных ног (нарожников), опирающихся на диагональные ноги.
Диагональные стропильные ноги, опирающиеся на углы наружных стен и на промежуточные опоры внутри здания, имеют обычно большую длину (более 6,5 м) и несут значительную нагрузку. Промежуточной опорой диагональных стропильных ног могут служить:
Диагональная стропильная нога может быть оперта на угол здания (непосредственно на сопряжение двух мауэрлатов или на балку (накосный ригель).
Недостатком последней конструкции является непосредственная врубка диагональной стропильной ноги в ослабленное сопряжение (врубка вполдерева) двух мауэрлатов в углу. В обоих случаях для прикрепления обрешетки карниза к диагональным ногам, прибиваются кобылки.
Опирание диагональной стропильной ноги в коньке зависит от расположения и количества промежуточных опор и конструкции основных наслонных стропил. При наличии одной промежуточной опоры по середине пролета диагональную стропильную ногу следует опирать на консоли продольного прогона.
При невозможности прикрепления диагональных стропильных ног к основным стропилам (например при легких дощатых стропилах в среднем пролете) их опирают в коньке на стойку, которая передает давление на балку, уложенную на продольные прогоны.
В случае опирания диагональной стропильной ноги на стойку (бабку) треугольной фермы, на бабке нарубается шип, на который и насаживается диагональная стропильная нога с выбранным в ней гнездом. Помимо этого, диагональная нога скрепляется со стойкой хомутом. Затяжка фермы опирается на стены ниже мауэрлата.
