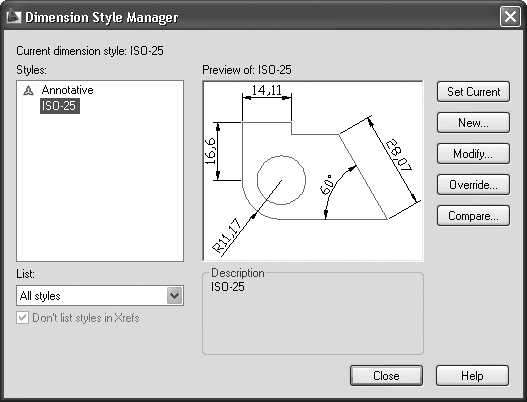

В области Preview of (Предварительный просмотр) отображается пример использования выбранного в данный момент стиля размера. Кнопки, расположенные в правой части окна, позволяют вам создавать, изменять, отменять и сравнивать стили размеров.

Создание размерного стиля

AutoCAD поставляется с предопределенным стилем размера, заданным по умолчанию, – Standard (Стандартный). Его можно изменить, переименовать и даже удалить, если он не указан текущим. Параметры стиля Standard (Стандартный) определены в файле шаблона, используемого для создания рисунка. Чтобы создать новый стиль размера, щелкните на кнопке New (Новый)

в диалоговом окне Dimension Style Manager (Менеджер стиля размера). Появится окно Create New Dimension Style (Создать новый стиль размера) (рис. 5.21).

Рис. 5.21. Диалоговое окно создания нового стиля размера

Когда вы создаете новый стиль размера, AutoCAD делает копию существующего стиля в качестве отправной точки. В окне Create New Dimension Style (Создать новый стиль размера) следует задать имя для нового стиля размера и указать, какой стиль нужно скопировать для использования в качестве основы. Вы можете также создать стиль, который будет применяться только к размерам определенного типа. Например, вам может понадобиться, чтобы все текстовые значения размеров выравнивались по размерным линиям, однако текстовые значения размеров радиуса и диаметра размещались горизонтально. В подобных случаях используются так называемые дочерние стили, которые возникают как подстили основного стиля размера.

Примечание

Если в диалоговом окне Create New Dimension Style (Создать новый стиль размера) вы выбираете дочерний стиль размера, в окне Dimension Style Manager (Менеджер стиля размера) в области Preview of (Предварительный просмотр) отображаются только параметры стиля размера, которые отличаются от родительского, а область Description (Описание) содержит различия между родительским и дочерним стилями.

Создадим новый стиль размера.

1. Запустите команду DDIM. Появится диалоговое окно Dimension Style Manager (Менеджер стиля размера). Щелкните на кнопке New (Новый), чтобы открылось окно Create New Dimension Style (Создать новый стиль размера).

2. Введите в поле New Style Name (Имя нового стиля) название Mech и убедитесь, что в списке Start With (Начать с) выбран стандартный стиль, а в списке Use for (Использовать для) – значение All dimensions (Все размеры). Нажмите кнопку Continue (Продолжить). На экране появится окно New Dimension Style (Новый стиль размера).

3. Измените какие-либо параметры, например на вкладке Text (Текст) установите переключатель Text alignment (Выравнивание текста) в положение Horizontal (Горизонтально).

4. Щелкните на кнопке OK, чтобы принять изменение настроек. Вы снова увидите окно Dimension Style Manager (Менеджер стиля размера). Новый стиль размера отобразится в поле Styles (Стили).

5. Нажмите кнопку Close (Закрыть), чтобы закончить выполнение команды DIMSTYLE.

6. Разместите линейные размеры. Ваш чертеж должен выглядеть примерно так, как показано на рис. 5.22.

Рис. 5.22. Результат применения нового стиля размера

Настройка существующего размерного стиля

Чтобы изменить параметры

стиля размера, выберите его имя в окне Dimension Style Manager (Менеджер стиля размера), а затем щелкните на кнопке Modify (Изменить). Появится окно Modify Dimension Style (Изменить стиль размера) (рис. 5.23). Это окно содержит семь вкладок, на которых расположены различные настройки размеров.

Рис. 5.23. Диалоговое окно изменения стиля размера

Параметры линий

Вкладка Lines (Линии) (рис. 5.24) предназначена для управления размерными и выносными линиями.

Рис. 5.24. Параметры размерных линий

Область Dimension lines (Линии размера) позволяет вам устанавливать цвет (Color), тип (Linetype) и толщину (Lineweight) размерных линий, а также интервал между линиями, использующийся при создании базовых размеров. Поле Extend beyond ticks (Выход за пределы меток) доступно только тогда, когда заданы определенные типы стрелок-указателей. Например, если используется архитектурная метка, параметр Extend beyond ticks (Выход за пределы меток) указывает, насколько линия размера будет продлена за пределы меток. Вы можете также сделать невидимой размерную линию с любой стороны от текстового значения. Это может быть удобно при проставлении размеров в загроможденных областях, где линии часто вытесняют текстовое значение размера.

Область Extension lines (Выносные линии) содержит подобные параметры для выносных линий. Вы можете задать цвет (Color), тип (Linetype) и толщину (Lineweight) выносных линий, настроить их длину и указать промежуток меж ду выносной линией и объектом, для которого вы проставляете размеры.

Настройка символов и стрелок

Вкладка Symbols and Arrows (Символы и стрелки) (рис. 5.25) позволяет устанавливать размер и тип используемых стрелок-указателей.

Рис. 5.25. Вкладка Symbols and Arrows (Символы и стрелки)

Вы можете установить различные стрелки-указатели для первой и второй размерных линий, а также отдельную стрелку-указатель для указательных линий (leader). Область Center marks (Центральные метки) предназначена для определения размера и типа центральных меток. Здесь можно указать, как будут отображаться центральные метки в размерах радиуса и диаметра, а также настроить создание линий цетральных меток командой DIMCENTER.

Вы можете разорвать размер или выносные линии в месте пересечения с геометрическими объектами или другими размерами. Хотя это не является рекомендуемой чертежной практикой, иногда такие разрывы бывают необходимы, поэтому в области Dimension Break (Разрыв размера) присутствует возможность задать величину такого разрыва.

Параметры в области Arc length symbol (Символ длины дуги) отвечают за место отображения символа длины дуги при использовании команды DIMARC. В поле Jog angle (Угол зигзага) указывают угол зигзагообразного участка линии, используемого при выполнении команды DIMJOGGED.
