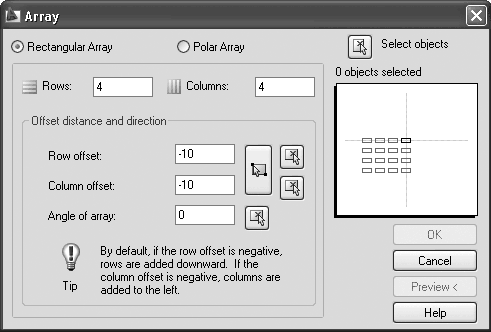

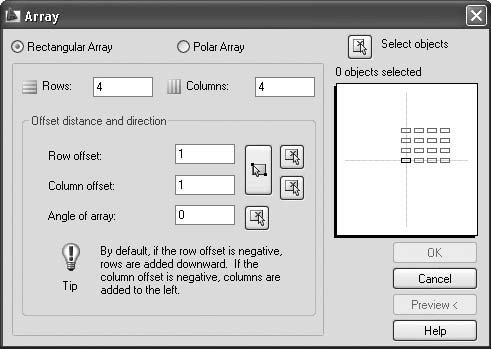

Рис. 6.8. Указание смещения столбцов и строк
Вы можете определить смещение строк и столбцов независимо, вводя значения в текстовые поля. Кроме того, справа от полей находится объединенная кнопка, которая позволяет выбирать смещение строк и столбцов, определяя два противоположных угла прямоугольника. Длина (x) прямоугольника – смещение столбцов, ширина (y) – смещение строк.
• Для указания общего угла массива служит

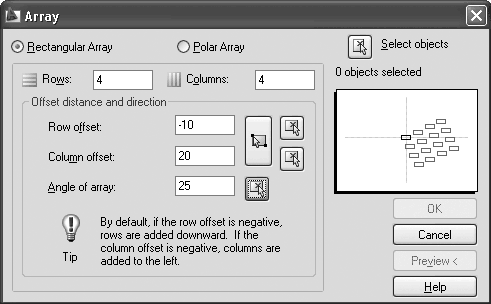

Рис. 6.9. Настройка общего угла прямоугольного массива
Когда вы изменяете каждое из этих значений, изображение в области предварительного просмотра обновляется, чтобы показать вам, как будет выглядеть итоговый массив (см. рис. 6.7–6.9). Для представления фактических объектов здесь используются абстрактные блоки. Чтобы увидеть, как будет выглядеть ваш массив на чертеже, щелкните кнопкой мыши на кнопке Preview (Предварительный просмотр). AutoCAD временно скроет диалоговое окно Array (Массив) и покажет массив с использованием выбранных вами объектов. Кнопка Preview (Предварительный просмотр) будет доступна только после того, как вы выберете объекты.
Закрепите навыки создания прямоугольного массива, выполнив следующее упражнение.
1. Нарисуйте объект, например эллипс.
2. Вызовите команду ARRAY. На экране отобразится диалоговое окно Array (Массив).
3. Установите переключатель в положение Rectangular Array (Прямоугольный массив) и затем щелкните на кнопке Select objects (Выбор объектов). Выберите эллипс и нажмите клавишу Enter для возвращения в окно Array (Массив).
4. Введите следующие значения параметров: Rows (Строки) – 4, Columns (Столбцы) – 6, Row offset (Смещение между строками) – 20, Column offset (Смещение между столбцами) – 35, Angle of array (Угол массива) – 10.
5. Щелкните на кнопке Preview (Предварительный просмотр). На экране появится предварительное изображение массива. Если окно Array (Массив) мешает вам увидеть массив, просто перетащите это окно за строку заголовка.
6. Щелкните на кнопке ОК (Принять) для завершения выполнения команды ARRAY. Чертеж должен напоминать показанный на рис. 6.10.

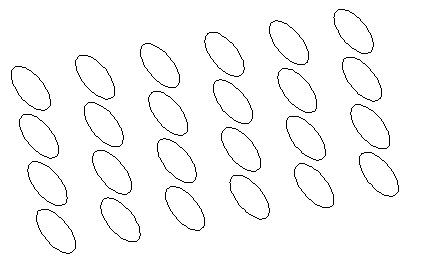

Рис. 6.10. Прямоугольный массив эллипсов под углом 10°
Полярный массив
Для создания полярного массива установите переключатель в окне Array (Массив) в положение Polar Array (Полярный массив) (рис. 6.11).

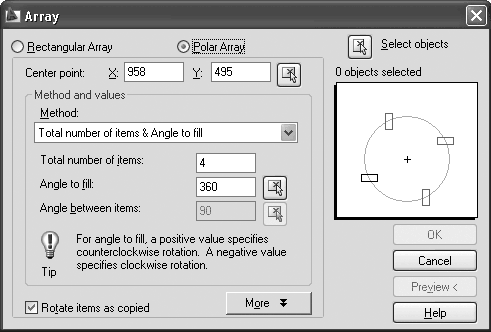

< image l:href="#"/>Рис. 6.11. Окно создания полярного массива
При этом
• Поля X и Y служат для указания центра окружности, по которой будут располагаться элементы массива. Его также можно задать, нажав кнопку Pick Center Point (Указать центр окружности), расположенную справа от полей, и указав его на чертеже с помощью мыши.
• Полярный массив характеризуется тремя параметрами: количеством создаваемых элементов (Total number of items), общим углом, заполняемым массивом (Angle to fill), и углом между элементами (Angle between items). Для создания массива необходимо задать каких-либо два параметра, для чего в раскрывающемся списке Method (Метод) следует выбрать, какие параметры будут использоваться.
Примечание
При определении угла заполнения или угла между элементами положительное значение будет копировать элементы в направлении против часовой стрелки, а отрицательное – по часовой стрелке.
• В нижней части окна находится флажок, который позволяет указать, следует ли поворачивать отдельные объекты при выстраивании в массив. При снятом данном флажке объекты сохраняют свой первоначальный угол, а при установленном каждый элемент при выстраивании его по окружности вращается вокруг базовой точки.
При нажатии кнопки More (Больше) отобразятся дополнительные настройки вращения объектов (рис. 6.12). По умолчанию объекты вращаются характерным для них образом. Линейные объекты (линии, полилинии, лучи и т. д.) – относительно их начальной точки. Окружности, дуги и эллипсы – относительно их центральных точек. Блоки и текст вращаются относительно их точки ввода, а прямые – относительно середины. Чтобы они вращались относительно базовой точки, необходимо снять флажок Set to object's default (Настройки по умолчанию) и в полях X и Y указать координаты точки.
Рис. 6.12. Параметры вращения объектов
Рассмотрим процесс создания полярного массива.
1. Нарисуйте фигуру, подобную той, что показана на рис. 6.13.
Рис. 6.13. Исходная фигура для полярного массива
2. Вызовите команду ARRAY. На экране отобразится диалоговое окно Array (Массив).
3. Установите переключатель в положение Polar Array (Полярный массив) и щелкните на кнопке Select objects (Выбор объектов). Выберите исходную фигуру и нажмите клавишу Enter для возвращения к окну Array (Массив).
4. Щелкните на кнопке Pick Center Point (Указать центр окружности) и задайте в качестве центра массива точку, расположенную ниже фигуры, на ее осевой линии.
5. В раскрывающемся списке Method (Метод) выберите пункт Total number of items & Angle to fill (Общее количество элементов и угол заполнения).
6. Задайте параметру Total number of items (Общее количество элементов) значение 8, а параметру Angle to fill (Угол заполнения) – значение 360.
