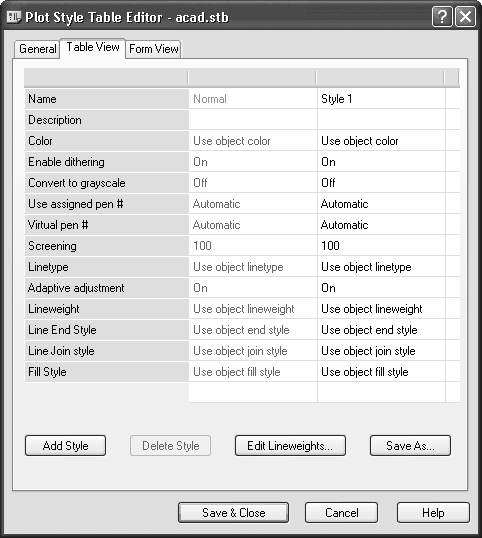

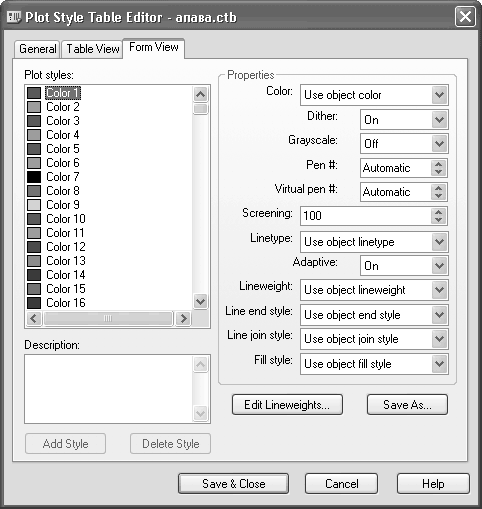

После изменения необходимых параметров щелкните на кнопке Save As (Сохранить как), чтобы сохранить таблицу стилей под новым именем. Если вы хотите сохранить настройки в текущем файле, нажмите кнопку Save & Close (Сохранить и закрыть).
Завершающим этапом использования таблицы стилей печати является ее подключение к чертежу. Точнее, таблицу стилей можно назначить пространству моделей или любому пространству листа.
1. Откройте чертеж и перейдите на нужную вкладку графической области.
2. Щелкните правой кнопкой мыши на корешке вкладки и в открывшемся
3. В раскрывающемся списке Plot style table (pen assignment) (Таблица стилей печати (присвоение перьев)) выберите таблицу стилей печати. Если вы выбрали вкладку Model (Модель), то на вопрос Assign this plot style table to all layouts? (Применять ли указанную таблицу ко всем листам?) ответьте Да или Нет нажатием соответствующей кнопки. Если же вы находитесь в пространстве листа, то установите флажок Display plot styles (Показать стили печати), чтобы просмотреть стили печати, не выводя чертеж на бумагу.
Присоединить стиль печати к слою или объекту можно, лишь если применяется именованная таблица стилей печати. В случае же использования цветозависимой таблицы стилей невозможно самостоятельно назначить какому-либо объекту или слою стиль печати, так как при этом стили печати присваиваются автоматически в зависимости от цвета объекта. Поэтому, чтобы подключить конкретный стиль печати к объекту или слою, предварительно необходимо в настройках программы назначить применение именованных стилей печати. Для этого в диалоговом окне Plot Style Table Settings (Установка таблиц стилей печати) (см. рис. 8.19) установите переключатель в положение Use named plot styles (Именованные стили печати) и нажмите кнопку OK, а затем создайте новый чертеж, в котором собираетесь использовать именованные стили печати.
Обычно стили печати назначаются не каждому объекту в отдельности, а слою, на котором находятся данные объекты. Чтобы применить именованный стиль печати к слою, выполните следующие действия.
1. Вызовите диалоговое окно Layer Properties Manager (Диспетчер свойств слоев), щелкнув на одноименной кнопке Layer Properties (Свойства слоя) на вкладке Home (Основная) в группе Layers (Слои) ленты или на панели инструментов Layers (Слои) или выполнив команду меню Format– > Layer (Формат -> Слои).
2. Щелкните на значении столбца Plot Style (Стиль печати) нужного слоя. На экране появится диалоговое окно Select Plot Style (Выбор стиля печати) (рис. 8.26).

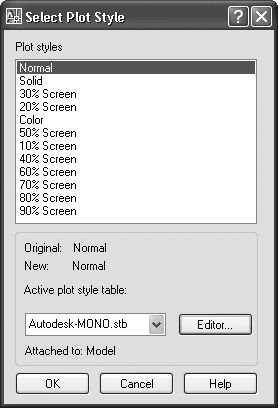

Рис. 8.26. Окно выбора стиля печати
3. В раскрывающемся списке Active plot style table (Активная таблица стилей печати) необходимо указать присоединяемую таблицу стилей. При этом в области Plot styles (Стили печати) отобразятся все стили, содержащиеся в данной таблице. В случае необходимости можно отредактировать выбранную таблицу стилей, щелкнув на кнопке Editor (Редактор).
4.
Если необходимо назначить стиль печати одному объекту, это можно сделать с помощью палитры свойств.
1. Выделите нужный объект любым известным вам способом. Затем щелкните правой кнопкой мыши и в контекстном меню выберите пункт Properties (Настройки).
2. Найдите раскрывающийся список Plot style (Стиль печати) и выберите в нем элемент Other (Другой). Вновь появится диалоговое окно Select Plot Style (Выбор стиля печати) (см. рис. 8.26), в котором необходимо определить стиль печати выбранного объекта.
Таким же образом можно назначить стиль печати всему видовому экрану, так как он также является объектом.
Конфигурирование печатающих устройств
Все принтеры и плоттеры, установленные в Windows, можно использовать для печати в AutoCAD. Однако если для печати вы собираетесь использовать не настольный принтер, а плоттер, то лучше воспользоваться специальными драйверами, входящими в состав программы. Такие драйверы позволяют использовать все возможности плоттеров большого формата.
Для конфигурации печатающего устройства служит мастер добавления плоттера, который можно вызвать одним из способов:
• выполнить команду Tools– > Wizards– > Add Plotter (Сервис -> Мастера -> Добавить плоттер);
• выполнить команду File– > Plotter Manager (Файл -> Диспетчер плоттеров), а затем в открывшемся окне дважды щелкнуть на значке Add-A-Plotter Wizard (Мастер установки плоттеров);
• выполнить команду Plotter Manager (Диспетчер плоттеров) на вкладке Output (Вывод) в группе Plot (Печать) на ленте, а затем в открывшемся окне Plotters (Плоттеры) дважды щелкнуть на значке Add-A-Plotter Wizard (Мастер установки плоттеров).
В любом случае перед вами появится окно мастера добавления печатающего устройства. Первое окно мастера расскажет о его назначении и о тех шагах, которые придется пройти в процессе добавления нового принтера. Щелкнув на кнопке Далее, вы сможете начать процесс добавления печатающего устройства. В открывшемся диалоговом окне Add Plotter (Добавить плоттер) щелкните на кнопке Далее, чтобы перейти к следующему окну мастера (рис. 8.27).
Рис. 8.27. Окно Begin (Начало)
Установите переключатель в положение My Computer (Мой компьютер) и нажмите кнопку Далее, чтобы открыть окно Plotter Model (Модель плоттера) (рис. 8.28).
Рис. 8.28. Окно выбора модели плоттера
В списке слева выберите производителя печатающего устройства, а справа – конкретную модель плоттера, после чего с помощью кнопки Далее перейдите в следующее окно (рис. 8.29).
