Совет

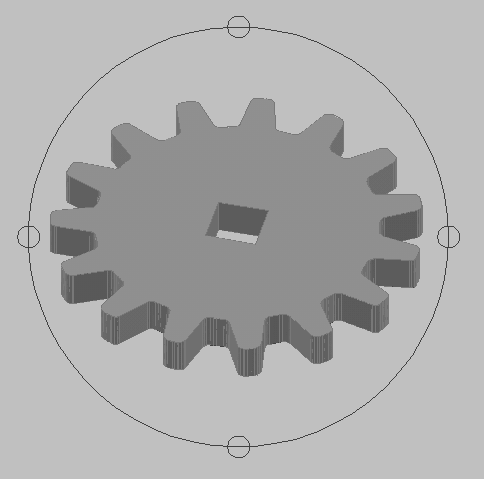

Чтобы быстро переключиться в режим Free Orbit (Свободная орбита), находясь в режиме Constrained Orbit (Ограниченная орбита), нажмите и удерживайте клавишу Shift. Кроме того, чтобы просто включить режим Constrained Orbit (Ограниченная орбита), нажмите клавишу Shift и среднюю кнопку (колесико) мыши. Отпустив кнопку или клавишу, вы вернетесь в режим черчения.
Непрерывное вращение. После выбора режима Continuous Orbit (Непрерывная орбита) необходимо задать направление вращения модели. Для этого нужно, удерживая нажатой левую кнопку мыши,
Как говорилось ранее, в режиме 3D Orbit (Трехмерная орбита) невозможно выполнение команд, то есть их нельзя ввести в командную строку. Однако щелчком правой кнопки мыши можно вызвать контекстное меню (рис. 9.8) с достаточно богатым набором инструментов.
Рис. 9.8. Контекстное меню в режиме 3D Orbit (Трехмерная орбита)
Рассмотрим команды, имеющиеся в контекстном меню.
• Exit (Выход) – завершает выполнение команды и убирает контекстное меню с экрана.
• Выделив пункт Current Mode (Текущий режим), вы просто свернете контекстное меню без завершения работы команды.
• В подменю Other Navigation Modes (Другие режимы навигации) перечислены все возможные инструменты, позволяющие просматривать модель различными способами в интерактивном режиме.
• Обратите внимание на то, что каждой команде назначена своя цифра, поэтому переключаться между данными режимами можно, не вызывая контекстное меню, а просто нажимая соответствующую клавишу на клавиатуре.
– Первые три позиции занимают различные варианты режима 3D Orbit (Трехмерная орбита), описанные достаточно подробно.
– После выбора пункта Adjust Distance (Регулировка расстояния) указатель принимает вид стрелки. Если теперь перемещать его вверх или вниз при нажатой левой кнопке мыши, то чертеж на экране будет приближаться или удаляться соответственно.
– Команда Swivel (Шарнир) позволяет сымитировать вращение камеры вокруг вертикальной оси.
– Команды Walk (Прогулка) и Fly (Полет) предоставляют ранее недоступные возможности. При выборе первой из них появляется возможность «прогуляться» по модели и рассмотреть ее с точки зрения обозревателя. Управление осуществляется клавишами управления курсором и с помощью палитры POSITION LOCATOR (Положение наблюдателя) (рис. 9.9), которая появляется автоматически после вызова команды.
Рис. 9.9. Палитра управления перемещением по модели
– Инструмент Fly (Полет) во многом аналогичен предыдущему. Эти две команды можно настроить в окне Dashboard (Инструментальная палитра).
– Используйте команды Zoom (Масштабирование) и Pan (Панорамирование) точно так же, как если бы вы находились не в орбитальном режиме. В данном случае масштабирование производится
• Команды Zoom Window (Показать рамкой), Zoom Extents (Показать границы) и Zoom Previous (Показать предыдущий) предназначены для увеличения или уменьшения изображения модели в режиме 3D Orbit (Трехмерная орбита). Замечу, что изменять размеры изображения можно и не вызывая контекстное меню, а просто используя колесико мыши.

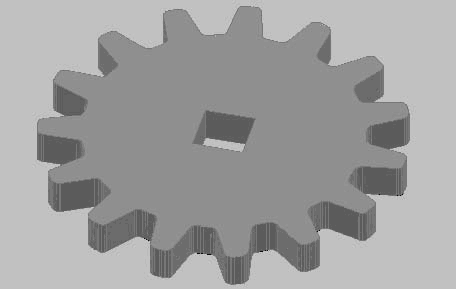

• Параллельную или перспективную проекцию можно выбрать, воспользовавшись командой Parallel (Параллельный) или Perspective (Перспективный). При применении параллельной проекции все параллельные линии в модели останутся таковыми и на изображении. Если же выполнить команду Perspective (Перспективный), то линии, «уходящие» в глубь экрана, будут визуально сходиться. Такой эффект обычно используют в архитектурных чертежах.
• Команда Reset View (Сбросить вид) может помочь в том случае, когда после долгих манипуляций с моделью вы желаете вернуть на экран вид, который был до входа в режим 3D Orbit (Трехмерная орбита).
• В раскрывающемся меню Preset Views (Стандартные виды) можно выбрать один из стандартных видов модели, рассмотренных ранее.
• Команда Named Views (Именованные виды) предназначена для применения созданных и сохраненных ранее видов модели.
• В подменю Visual Styles (Стили визуализации) перечислены все стили визуализации, кроме 2D Wireframe (Двухмерный каркас).
• Наконец, подменю Visual Aids (Визуальные средства) позволяет воспользоваться некоторыми дополнительными средствами, помогающими сориентироваться в трехмерном пространстве:
– Compass (Компас) – изображение на экране дополнится тремя окружностями – X, Y и Z, расположенными во взаимно перпендикулярных плоскостях;
– Grid (Сетка) – в плоскости XY вырисовывается сетка; эта функция включена по умолчанию;
– UCS Icon (Знак ПСК) – добавляет на экран трехмерную пиктограмму ПСК.
Трехмерные координаты
Построение новых объектов всегда происходит путем задания координат. Как в двухмерном, так и в трехмерном пространстве для этого могут применяться различные методы. Правда, ввод трехмерных координат обладает некоторыми особенностями, которые мы и рассмотрим.
Ввод трехмерных координат
При построении трехмерных объектов можно использовать те же способы задания координат, которые применялись при двухмерном моделировании. Отличительной особенностью указания пространственных координат является лишь то, что к осям X и Y, используемым ранее, добавляется ось Z, проходящая перпендикулярно плоскости XY. Поэтому положение точек теперь будет определяться тремя координатами: x, y и z.
