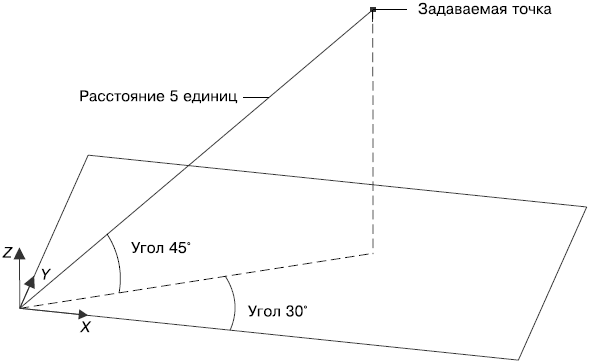

Рис. 9.12. Трехмерное обозначение системы координат в AutoCAD
Кроме присутствующей во всех чертежах МСК, вы можете создать несколько собственных систем координат, называемых пользовательскими системами координат (ПСК). Применение ПСК обычно оправданно при создании трехмерных моделей, в которых присутствуют плоскости, не параллельные XY.
В версии AutoCAD 2009 применяется динамическая пользовательская система координат (ДПСК), которая существенно упрощает построение моделей, содержащих плоскости, не параллельные плоскости XY МСК. При выполнении команды построения программа автоматически создает новую систему координат, плоскость XY которой устанавливается по плоской грани твердого тела. После завершения построения текущей становится предыдущая система координат. Напомню, что включить или выключить ДПСК можно нажатием кнопки DUCS в строке состояния или клавиши F6 на клавиатуре.
Резюме
Программа AutoCAD обладает богатыми возможностями для трехмерного моделирования. Из прочитанной главы вы узнали о существовании трех видов модели для представления объектов в трехмерном пространстве. Вы познакомились с режимами просмотра трехмерных объектов как посредством статических видов, так и с помощью различных интерактивных режимов. Владея навыками задания трехмерных координат, вы без труда сможете перейти непосредственно к построению трехмерных моделей.
Глава 10
Трехмерные поверхности
Трехмерная грань
Многоугольная сеть
Поверхности вращения
Поверхности сдвига
Поверхности соединения
Поверхность Куна
Плоская поверхность
Поверхностные примитивы
Создание отверстий
Резюме
Данная глава посвящена созданию поверхностных моделей, которые в AutoCAD также называют сетями. Трехмерные поверхности могут довольно правдоподобно описывать реальные объекты, так как в этом случае, кроме ребер, создаются еще и грани объектов.
Все основные кнопки для работы с трехмерными поверхностями и твердотельными моделями, которые мы рассмотрим в этой главе, находятся в группе 3D Modeling (Трехмерное моделирование) (рис. 10.1), расположенной на вкладке Home (Основная).
Рис. 10.1. Группа 3D Modeling (Трехмерное моделирование)
Если вы переключитесь в пространство 3D Modeling (Трехмерное моделирование), то все кнопки будут у вас под рукой
Трехмерная грань
Команда 3DFACE позволяет создать плоские поверхности из граней, ограниченных тремя или четырьмя ребрами. За один сеанс выполнения команды можно начертить несколько граней, причем каждая может быть ориентирована произвольным образом. Расположение ребер, ограничивающих создаваемую поверхность, указывают с помощью угловых точек. Точки должны располагаться по часовой стрелке или против нее, но не по диагонали, иначе вы получите грань неправильной формы.
Чтобы приступить к созданию грани, выполните команду меню Draw– > Mod eling– > Meshes– > 3D Face (Черчение -> Моделирование -> Сети -> Трехмерная поверхность) или введите с клавиатуры команду 3DFACE. Запустить команду можно с помощью ленты, нажав кнопку 3D Face (Трехмерная поверхность) на вкладке Home (Основная) в группе 3D Modeling (Трехмерное моделирование).
Specify fi rst point or [Invisible]:
Specify second point or [Invisible]:
Specify third point or [Invisible] <exit>:
Specify fourth point or [Invisible] <create three-sided face>:
После указания координат точки программа предлагает задать следующие точки, определяющие расположение ребер. Последнее ребро создается автоматически путем соединения первой и последней указанных точек.
Если после указания третьей точки, когда появится запрос Specify fourth point or [Invisible] <create three-sided face>:, нажать клавишу Enter, то будет создана трехсторонняя грань. Чтобы создать четырехстороннюю грань, в ответ на данное приглашение просто укажите расположение четвертой точки. Выполнение команды на этом не завершается, и можно формировать новые грани путем указания новых точек. При этом учтите, что ребро грани, созданное последней парой точек, будет служить первым ребром для вновь создаваемой грани. Поэтому, например, если создаваемая в данный момент грань должна быть четырехсторонней, то для ее формирования необходимо указать всего две точки.
Выполнение команды, как обычно, запускается нажатием клавиши Esc или Enter.
Многоугольная сеть
Рассмотрим, как можно создать сеть произвольной конфигурации. Такую сеть можно построить с помощью команды 3DMESH. Этот объект формируется путем указания массива вершин. Итак, данная команда запускается с помощью ленты: нажмите кнопку 3DMesh (Трехмерная сеть) на вкладке Home (Основная) в группе 3D Modeling (Трехмерное моделирование) или выполнените команду меню Draw– > Modeling– > Meshes– > 3D Mesh (Черчение -> Моделирование -> Сети -> Трехмерная сеть).
