Для этого достаточно в ответ на запрос об указании первого угла просто нажать клавишу Enter, тем самым выбрав параметр Object, а затем путем выделения объектов определить контур, подлежащий преобразованию в поверхность. Выделив объекты, нажмите клавишу Enter, чтобы завершить выполнение команды PLANESURF. На экране появится поверхностная модель, основанная на выбранном контуре.
Поверхностные примитивы
Стандартные трехмерные примитивы в программе AutoCAD можно создать
Enter an option
[Box/Cone/DIsh/DOme/Mesh/Pyramid/Sphere/Torus/Wedge]:
Выбрав один из параметров (Box (Параллелепипед), Cone (Конус), DIsh (Чаша), Dome (Купол), Mesh (Сеть), Pyramid (Пирамида), Sphere (Сфера), Torus (Тор) или Wedge (Клин)), можно создать нужный примитив.
Второй способ является, наверное, наиболее удобным. Он состоит во вводе в командную строку команды AI_ с именем фигуры. Например, команда AI_SPHERE предназначена для построения сферы.
Создание стандартных трехмерных примитивов с помощью различных команд рассмотрено в следующих подразделах.
Параллелепипед
Внешний вид параллелепипеда приведен на рис. 10.8.

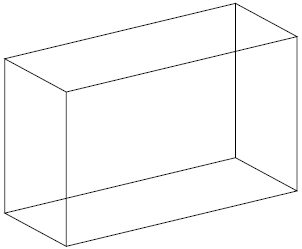

Рис. 10.8. Поверхностный примитив параллелепипед
Стобы построить параллелепипед, вызовите команду AI_BOX. Появится приглашение:
Specify corner point of box:
Укажите координаты нижнего левого угла параллелепипеда. Появится следующий запрос:
Specify length of box:
Задайте длину параллелепипеда вдоль оси X. Программа выдаст запрос:
Specify width of box or [Cube]:
Определите ширину фигуры, то есть размер вдоль оси Y. Если выбрать параметр Cube (Куб), то программа не попросит определения размера по вертикали, а создаст куб, все стороны которого будут равны длине, указанной в ответ на предыдущий запрос.
Появится следующее приглашение:
Specify height of box:
Укажите высоту параллелепипеда.
Последнее, что нужно сделать, – это определить угол поворота вокруг оси Z в ответ на запрос:
Specify rotation angle of box about the Z axis or [Reference]:
В процессе формирования параллелепипед будет отображаться на экране желтыми линиями.
Клин
Чтобы приступить к формированию клина (рис. 10.9), вызовите команду AI_WEDGE.

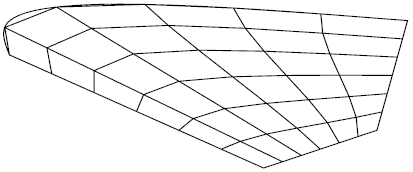

Рис. 10.9.
Создание клина во многом схоже с построением куба: необходимо указать аналогичные параметры.
После вызова команды AI_WEDGE появится приглашение:
Specify corner point of wedge:
Укажите координаты нижнего левого угла. Появится запрос:
Specify length of wedge:
Определите длину клина – размер вдоль оси X. Программа выдаст следующий запрос:
Specify width of wedge:
Задайте линейный размер по оси Y. Появится приглашение:
Specify height of wedge:
Укажите вертикальный размер клина. AutoCAD выдаст последний запрос:
Specify rotation angle of wedge about the Z axis:
В ответ укажите угол поворота клина в плоскости XY.
Пирамида
Команда AI_PYRAMID позволяет построить пирамиду (рис. 10.10).
Рис. 10.10. Примеры пирамид
После запуска команды появится первое приглашение:
Specify fi rst corner point for base of pyramid:
Укажите координаты одной из угловой точек основания пирамиды. Появится следующее приглашение:
Specify second corner point for base of pyramid:
Введите координаты второй точки. Программа попросит указать координаты третьей точки:
Specify third corner point for base of pyramid:
Задайте координаты третьей угловой точки. Появится очередной запрос:
Specify fourth corner point for base of pyramid or [Tetrahedron]:
В ответ можно указать четвертую точку основания. Если вам необходимо построить пирамиду с треугольным основанием, следует выбрать параметр Tetrahedron (пирамида с треугольным основанием называется тетраэдром).
В зависимости от ответа на данный запрос построение пирамиды будет продолжаться разными путями.
• Если вы указали четыре точки основания, то программа предложит указать точку схода пирамиды:
Specify apex point of pyramid or [Ridge/Top]:
Можно выбрать параметр Ridge, чтобы путем указания двух точек построить пирамиду с ребром в вершине. Параметр Top позволяет создать усеченную пирамиду.
• Если же вы собираетесь построить тетраэдр и, соответственно, выбрали параметр Tetrahedron, то далее появится приглашение:
