Хвостовое оперение имеет металлическую обшивку, за исключением руля направления, обтянутого полотном. Стабилизатор состоит из двух частей. На всех рулях имеются триммеры. Проводка управления тросовая.

Шасси убирается в крыло. Амортизационные стойки Доути оригинальной конструкции. Каждая стойка состоит из двух половин, расположенных параллельно. В верхней из них помещен амортизатор. Обе половины стойки соединены между собой параллельными

звеньями, из которых нижнее соединено со штоком амортизатора (рис. 3). Привод убирания и выпуска шасси в случае отказа гидросистемы производится собственным весом.

Рис. 1

Рис. 2

Характеристика профилей самолетов «Харрикейн» (7), «Тайфун» (2) и «Темпест» (3)

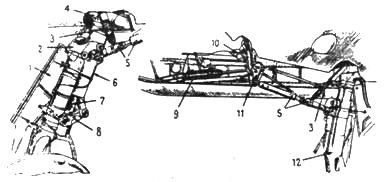

Рис. 3

1 — щиток стойки; 2 — верхнее звено; 3 — пружинно-пневматический цилиндр аварийного выпуска шасси; 4 — шкворень шасси; 5 — ломающийся подкос; 6 — пневматическая проводка к тормозам; 7 — шток амортизационной стойки; 8 — нижнее звено; 9 — силовой цилиндр уборки шасси; 10 — замок убранного положения шасси; 11 — замок выпущенного положения шасси; 12 — амортизационная стойка шасси

На самолете «Темпест» V установлен мотор жидкостного охлаждения Нэпир «Сэйбр» IIВ мощностью 2400 л. с. Винт-автомат «Де Хэвилленд Гидроматик» с четырьмя лопастями; диаметр винта 4,27 м.

Комбинированный радиатор установлен в туннеле под мотором. Бензиновых баков четыре: два основных бака — между лонжеронами крыла, один бак — в фюзеляже между двумя противопожарными перегородками, один бак находится в передней кромке левой половины крыла. Масляный бак размещен позади фюзеляжного бензинового бака.

Вооружение состоит из четырех пушек Испано калибра 20 мм, установленных в крыле. Крепление пушек обеспечивает возможность

отката оружия, чем ослабляется действие отдачи на конструкцию самолета. Передние крепления обеспечивают возможность регулировки по вертикали и горизонтали. Сила отдачи поглощается набором пружин.

Патронные коробки установлены за задним лонжероном крыла и защищены броней.

На самолете установлен коллиматорный прицел. Кабина летчика бронирована; одна бронеплита установлена на верхней части передней противопожарной перегородки. Три бронеплиты установлены у сиденья летчика: одна — снизу, другая — бронеспинка и третья — заголовник.

Характеристика самолета

Размах крыла, м 12,5

Длина самолета, м 10,26

Высота самолета при стоянке

(лопасти повернуты на 45°), м 4,20

Хорда крыла у корня, м 2,76

Средняя хорда крыла, м 2,23

Размах горизонтального оперения, м 4,19

Корневая хорда горизонтального оперения, м 1,42

Ширина колеи шасси, м 4,53

Расстояние от конца лопасти винта до земли (в

линии полета), мм … 254
