– длина самолета – 13,2 м;
– размах крыла – 18,7 м;
– площадь крыла – 48,0 м2 ;
– взлетная масса – 8080 кг;
– масса пустого – 5440 кг (без ТК);
– максимальная скорость на высоте 4000 м – 550-590 (600) км/ч;
– практический потолок – 11000- 12000 м;
– длина разбега – 200-300 м;
– длина пробега – 300 м;
– посадочная скорость – 125 км/ч;
– экипаж – 3 чел.
ВВС в своих замечаниях потребовали ввести в состав оборудования: РПК- 2, АГП, ГМШ-3, РСБ-бис, СПУ, а также обеспечить выполнение пикирования под углом 90°.
25 мая начальник НИИ ВВС Филин, на основании заключения макетной комиссии,
1* – знаменитое здание ОКБ А.Н.Туполева на улице Радио у Лефортовского моста в Москве (ныне – набережная академика Туполева)

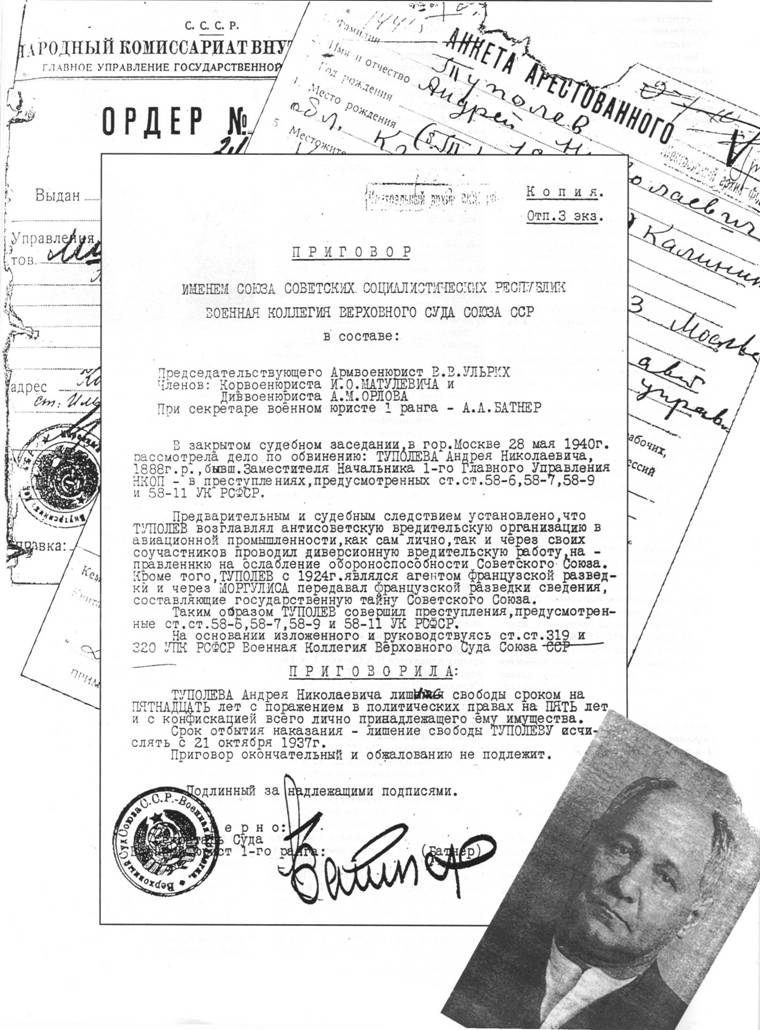

Пока группа А.Н.Туполева занималась проектированием самолета "103", их дальнейшая судьба решалась на самом высоком уровне. В архивах сохранилась копия письма Берии Сталину, в которой он утверждает, что вина Туполева и других специалистов доказана, и он просит разрешения на заочное рассмотрение дел, поскольку вызов на суд "нецелесообразен", так как он только отвлечет подследственных от работы в ОТБ НКВД. 28 мая начались судебные заседания Военной коллегии Верховного суда СССР, без вызова обвиняемых и свидетелей в суд. Ниже, в качестве наглядной иллюстрации правосудия той эпохи, приводится Приговор А.Н.Туполеву:
Е.К. Стоман
Остальным "поделыцикам" приблизительно в том же духе: В.М.Петляков – "вовлечен Туполевым в контрреволюционную организацию, проводил вредительскую работу в области самолетостроения" – 10 лет ИТЛ, с поражением в правах на 5 лет с конфискацией имущества; С.М.Егер – "контрреволюционная шпионская деятельность в пользу германской разведки" – 10 лет ИТЛ, с поражением в правах на 5 лет с конфискацией имущества; Е.К.Стоман – " участие в антисоветской вредительской диверсионной организации в ЦАГИ" – 10 лет ИТЛ, с поражением в правах на 5 лет с конфискацией имущества; Б.А. Саукке – аналогично; Л.Л.Кербер – "являлся антисоветски настроенным человеком, проводил вредительство в вооружении РККА средствами связи" – 8 лет ИТЛ.
После доведения содержания приговоров до арестованных специалистов, А.Н.Туполев продолжал пытаться бороться за свое освобождение. 13 июня 1940 года он направляет следующее письмо Берии:
"Будучи по клевете и лжи арестован, я Не считал возможным, чтобы столь ценный коллектив, который был одновременно со мной арестован, сколь-либо долго не работал над созданием новых типов самолетов для нашего воздушного флота … Я обращаюсь с просьбой, учитывая всю мою работу на пользу Советского Союза по созданию воздушного флота, отменить решение военной коллегии, восстановить меня в правах советского гражданина и представьте мне полноценную возможность и далее быть полезным Советскому Союзу созданием новых военных и гражданских самолетов.
Что же касается вынужденно подписанных мною ложных протоколов, то за свое малодушие я достаточно наказан почти трехлетним лишением свободы.
13 июня 1940 года. Народный комиссар, я очень прошу принять меня и лично заслушать. А.Туполев."
Берия принял А.Н.Туполева и подтвердил свое ранее данное обещание – "самолет в воздухе – вы на свободе".
1 июня 1940 года вышло Постановление
– спроектировать и построить первый экземпляр с двумя моторами АМ- 35А и два экземпляра с двумя моторами М-120 ТК-2 и предъявить на государственные испытания: 1-й экземпляр – 1 января 1941 года, 2-ой экземпляр – 1 марта 1941 года, 3-й экземпляр – 1 мая 1941 года; – оговаривались следующие летно-тактические данные:
Максимальная скорость на высоте, 560 км/ч на высоте 7000 м, 625 км/ч на высоте 7000 м ("103" 2 АМ- 35 А), 720 км/ч на высоте 12000 м ("103" 2М-120 ТК-2).
Дальность полета, нормальная 1000 км, максимальная 2500 км, для отдельных стратегических рейсов 3200 км.
Практический потолок 11000 м ("103" 2 АМ-35А) и 13000 м ("103" 2М-120 ТК-2).
Бомбовая нагрузка, нормальная 1000 кг, максимальная 2000 кг.
Стрелково-пушечное вооружение: 2 х ШВАК-20, 4 х ШКАС.
Экипаж 3 чел.
– устанавливались следующие сроки этапов работ по изготовлению самолетов "103":
экземпляры 1-ый 2-ой 3-й
сдача чертежей 1.09.40 1.11.40 1.01.41
сдача на заводские испытания 1.11.40 1.01.41 1.03.41
сдача на государственные испытания 1.01.41 1.03.41 1.05.41
Самолет "103" находился в постройке на заводе №156 с мая 1940 года. В ходе работы силовая установка была перепроектирована с двигателей АМ- 35А под АМ-37, мощностью по 1400 л.с.
Весной 1940 года авиационная делегация СССР посетила Германию, где она была ознакомлена с основными боевыми самолетами Люфтваффе, в том числе и с пикирующим двухмоторным бомбардировщиком Ju-88. Члены делегации, особенно представители ВВС, обратили внимание на компактное размещение экипажа в одной передней кабине, что позволяло обеспечить более высокую устойчивость экипажа в бою. По результатам командировки ВВС в мае 1940 выдвинули дополнительные требования к самолету "103": увеличить экипаж до до 4-х человек, разместить штурмана рядом с летчиком, по типу Ju-88, установить дополнительную огневую точку. Проект с измененной компоновкой кабины получает обозначение самолет "103У" (по КБ – самолет "59"). В первоначальном варианте на самолете "103" в передней кабине находился только один летчик, имевший прекрасный обзор вперед и вниз, а в задней части фюзеляжа размещались два стрелка, из которых верхний мог в лежачем положении выполнять функции штурмана. Таким образом, начиная с мая 1940 года, работы по проекту были продолжены в трех направлениях: самолет "103" 2АМ-37, самолет "103У" 2АМ- 37 и "103" 2М-120 (самолет "103В").
11 и 25 октября 1940 года выходят соответственно Постановление ГКО № 401 и Приказ №588 НКАП, учитывавшие последние изменения в требованиях ВВС к самолетам "103" и переход на новый тип двигателей для первых двух экземпляров:
– на первый экземпляр самолета "103" должны были устанавливаться двигатели АМ-37;
– второй и третий экземпляры самолета "103" выпустить в улучшенном виде с совместным размещением летчика и штурмана в передней кабине;
– второй экземпляр самолета "103" 2АМ-37 выпустить со следующими ЛТД: экипаж – 3 чел,
максимальная скорость на высоте 7000 м – 580-600 км/ч,
дальность нормальная на 0,9 максимальной скорости с 1000 кг бомб – 1000 км,
дальность максимальная с 1000 кг бомб – 2500 км,
практический потолок – 10000 м,
бомбовая нагрузка: нормальная – 1000 кг, максимальная – 2000 кг,
стрелково-пушечное вооружение – 2 х ШВАК-20 и 5 х ШКАС;
– третий экземпляр самолета "103" 2М-120 ТК ("103В") выпустить со следующими ЛТД:
экипаж – 3 чел,
максимальная скорость на высоте 7000 м – 600 км/ч,
