Автомат Федорова

Сверчков И.

ГЛАВА ВТОРАЯ

Описание частей

§ 12. Ствол имеет внутри канал с 4-мя нарезами. Калибр канала 6,5 мм. В задней части ствола находится патронник, по величине и форме соответствующий патрону.

Сзади патронника имеется канал и пазы для затвора. Снаружи ствол имеет продольные ребра, способствующие его охлаждению. На передний конец его насажено основание мушки; мушка вставляется в паз своего основания. Ближе к задней части находится муфта, служащая основанием прицела. На нее насажена прицельная колодка.

В проушинах колодки укреплена прицельная рамка с делениями прицела. Под рамкой находится пружина, удерживающая рамку в опущенном положении. По прицельной рамке ходит хомутик, который удерживается на месте защелкою (черт. 5).

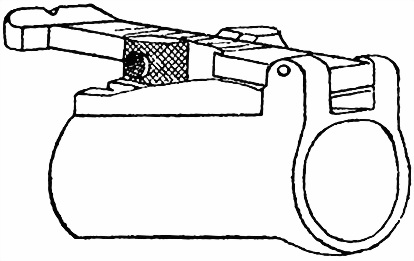

Черт. 5. Собранный прицел

Сзади прицела на ствол надета муфта с гнездом для ствольной пружины.

Снизу заднего конца ствола имеется паз для ствольной задержки и ускорителя и ребра для направления движения ствола. С боков имеются гнезда для сцепных щек.

Ствол оканчивается выступами, которые, упираясь при отходе ствола в выступы коробки, ограничивают его движение назад.

Движение ствола вперед ограничивается упором в те же выступы передних граней боковых загибов затвора.

§ 13. Ствольная пружина служит для возвращения ствола в переднее положение после выстрела (черт. 2).

§ 14. Затвор служит для запирания ствола во время выстрела. Он же извлекает гильзу из патронника после выстрела, взводит курок на боевой взвод, освобождает ствол от его задержки и производит выстрел.

Затвор справа и слева имеет боевые выступы, за которые держатся сцепные щеки; спереди — чашечку, в которой помещается шляпка патрона; снизу — выступы для упора в плечи ускорителя.

Для извлечения гильзы (патрона), на переднем конце затвора, сверху в особом гнезде помещается выбрасыватель. Пружина выбрасывателя помещается в пазу, благодаря чему выбрасыватель не может вывалиться из своего гнезда.

Снизу затвора находится паз для отражательного выступа автоматического спуска.

Внутри затвор имеет два канала: сверху — для затворной пружины, снизу — для ударника с его пружиной.

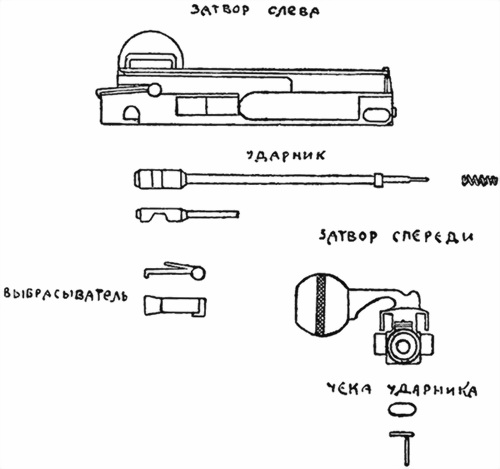

Стебель затвора имеет головку для удобного действия рукой (черт. 6).

Черт. 6.

§ 15. Затворная пружина служит для возвращения затвора в переднее положение (видна на черт. 2).

§ 16. Сцепные щеки служат для соединения затвора со стволом в момент выстрела. Имеют с внутренней стороны по круглому выступу для захватывания затвора за его боевые выступы. Снизу имеют по два выступа: передние —

для поворачивания сцепных щек задними концами книзу и задние — для поворачивания щек задними концами кверху (черт. 7).

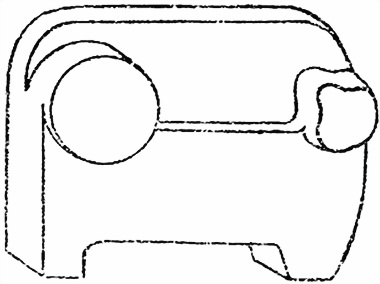

Черт. 7. Сцепная щека

§ 17. Ствольная задержка служит для удержания ствола в заднем положении до возвращения затвора. При отходе ствола назад она упирается передним концом в выступ на дне паза ствольной коробки (черт. 8 и 9).

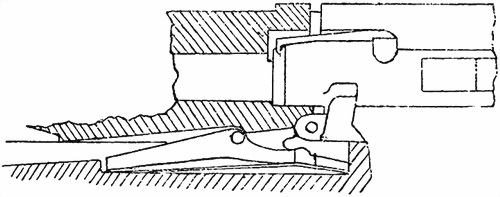

Черт. 8.

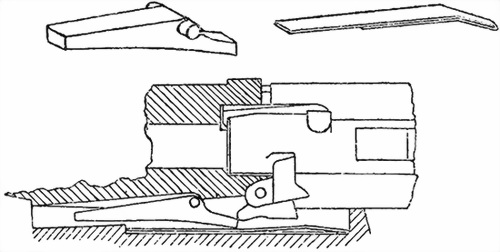

Черт. 9.

§ 18. Ускоритель служит для побуждения затвора к отделению от ствола при совместном их отходе назад; он же при возвращении затвора освобождает ствол от задержки (черт. 8 и 9).

Сверху ускоритель имеет плечи, упирающиеся в выступы затвора; передний конец — для действия на ствольную задержку; снизу — выступ для упора в заднюю стенку паза ствольной коробки, при отходе ствола назад. Задний конец его снизу закруглен, чтобы патроны, не утыкаясь, направлялись в патронник.

Ускоритель имеет качание на оси. При отходе ствола назад, его нижний выступ упирается в конец паза ствольной коробки, благодаря чему он уклоняется своей задней частью книзу, а плечи его отдают назад и с силой отталкивают затвор, упираясь в его плечи.

При возвращении затвора вперед выступы затвора ударяют в плечи ускорителя и уклоняют их вперед; передний конец ускорителя опускается, надавливает на задний конец ствольной задержки, а вследствие этого передний конец ствольной задержки понимается выше уступа в пазу и освобождает ствол.

§ 19. Ударный механизм служит для производства выстрела; он состоит из ударника, курка, гнетка и боевой пружины (черт. 2).

Ударник (см. черт. 6) служит для разбивания капсюля; он помещается в нижнем канале затвора, в заднем положении удерживается спиральной пружиной, помещающейся в передней части того же канала. От выпадения ударник удерживается чекой. Передняя часть ударника, разбивающая капсюль, называется бойком.

Курок (черт. 10) служит для досылания ударника вперед. Курок вращается на оси; он имеет два колена, верхнее имеет молоток для удара по ударнику и плечи — для упора в них конца гнетка. В головке курка есть вырез: если спустить курок при не вполне досланном затворе и не запертом стволе, то вырез придется против ударника, почему и выстрела при таком положении частей быть не может.

<
