§ 56. Отход частей при отдаче: Газы, образующиеся от сгорающего пороха, с огромной силой выбрасывают пулю вперед и с такой же силой стремятся отбросить затвор назад; и затвор отходит назад. Но так как он сцеплен со стволом (посредством щек), то отходит не один, а тянет за собой и ствол. Когда пуля вылетит, а вслед за ней выйдут и газы из ствола, движение ствола и затвора продолжается по инерции.
При этом происходит та же работа частей, что и при заряжании, но отходящий затвор удерживает в своей чашечке зацепом выбрасывателя гильзу до
§ 57. Чтобы прекратить стрельбу, нужно лишь прекратить нажатие на спусковой крючок, после чего, если нужно, закрыть предохранитель.
Для разряжания автомата нужно: а) вынуть магазин из окна коробки; б) отвести затвор до отказа, чтобы выбросить оставшийся в стволе патрон, и, отпустив затвор на место, в) спустить курок.
ГЛАВА ПЯТАЯ
Принадлежность
§ 58. Для чистки, разборки и сборки автомата при нем положена следующая принадлежность:
Черт. 22.
Шомпол совместно с протиркой служит для протирания и смазывания канала ствола (черт. 22).

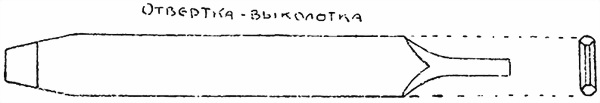

Отвертка (черт. 23) для отвинчивания винта спусковой планки и упора боевой пружины; другой конец отвертки служит для выталкивания, при разборке, шпильки автоматического спуска и для выдвигания пружины выбрасывателя.
Черт. 23.
Выколотка (черт. 24.)
Черт. 24.
Маслянка. Для хранения запаса жидкой смазки, маслянка помещается в ложе и закрывается навинтованной крышкой с кисточкой.
При стрельбе этой кисточкой следует смачивать первые патроны в магазине, если они раньше не были смазаны.
Сверх того, каждый владелец автомата должен заготовить для его чистки набор заостренных палочек мягкого дерева, паклю без кострики, чистые мягкие тряпки, смазку и хороший керосин.
ГЛАВА ШЕСТАЯ
Разборка, чистка, сборка и осмотр автомата
А. Разборка
§ 59. Для чистки производится следующая разборка автомата.
а) Вынуть шомпол и подготовить его для протирания ствола, т. е. навинтить на него протирку и на нее паклю или тряпку.
б) Отделить
Взять автомат в левую руку и опереть его дульной частью на что-либо. Большим пальцем правой руки нажать на заднюю чеку, а указательным пальцем той же руки повернуть хвост чеки назад.
Взять за рукоятку затвора, выдвинуть его назад из пазов коробки вместе с крышкой и щитком. Уклоняя заднюю часть затвора вверх, вынуть затвор из коробки, отделить затворную пружину от крышки и затвора и вытряхнуть щиток.
в) Отделить ствол с коробкой от ложи:
Снять наконечник: нажав на защелку, подать наконечник вперед и снять со ствола. Нажав на ложевую пружину, снять кольцо с ложи и ствола.
Снять ствольную накладку: приподнять задний ее конец, вывести передние выступы из гнезд ложи.
Отделить спусковую планку: отвинтить хвостовой винт; взявшись за скобку, отделить ее с планкой от ложи и вывести передний выступ планки из гнезда коробки.
Отделить ствол с коробкой от ложи: держа автомат прицелом вниз на ладони левой руки, правой рукой взяться за середину ложи и поднять ее вверх, оставляя ствол с коробкой в левой руке.
г) Отделить ствол от коробки:
Снять обойму: откинуть рамку прицела (если он старого образца) и снять обойму вперед по стволу.
Отделить сцепные щеки: взять левой рукой за ствол, а правой за коробку, подать ствол несколько назад, поворачивая его при этом направо и налево, — сцепные щеки сами упадут на стол. Ввести затвор в канал коробки и энергично послать его вперед, чтобы освободить ствол от задержки.
Отделить ствол от коробки: продолжая держать ствол в левой руке, а коробку в правой, сдвинуть ствол вперед из пазов коробки. При этом ствольная пружина выйдет из своего гнезда в коробке и останется со стволом, от которого ее отделять нет надобности.
д) Отделить от ствола задержку и ускоритель:
Повернуть ствол пружиной книзу — задержка выпадет сама.
Вытолкнуть шпильку ускорителя и вынуть ускоритель.
е) Разобрать затвор:
Вытолкнуть чеку ударника и вытряхнуть ударник. Пулей патрона нажать спереди на пружину выбрасывателя, поднять ее из паза и вынуть выбрасыватель.
Протереть части затвора.
Вложить ударник и закрепить его шпилькой.
Вложить выбрасыватель, введя пружину его в паз.
ж) Отделить спусковой механизм:
Вывинтить оси спускового рычага и крючка и вынуть весь этот механизм из паза коробки.
Разделить все части между собой.
з) Отделить ударный механизм:
Спустить курок, нажав чем-либо на отражательный выступ.
Вынуть боевую пружину, отвинтив ее пробку.
Вынуть оси курка и предохранительного взвода.
Отделить автоматический спуск, для чего нажать на его отражательный выступ и, уклоняя вилку кверху, вывести отражательный выступ из-под перемычки и вытряхнуть его стерженек и пружинку (черт. 25).
