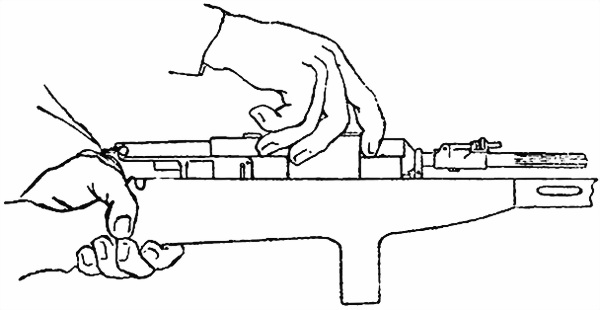

Черт. 30. Вынимание и вкладывание затвора
е) Взять автомат в левую руку под окно коробки и упереть его дульной частью во что-нибудь. Продолжая держать затвор как указано, вложить его в коробку, вводя сначала переднюю его часть наклонно в свой паз и постепенно, освобождая указательный палец правой руки, ввести крышку в пазы коробки и отпустить затвор; додвинуть крышку вперед до отказа. Повернуть заднюю чеку хвостом вперед и спустить курок.
§ 67. Окончив сборку, проверить ее правильность; оттянуть несколько раз затвор и отпустить его; при этом каждый раз спускать ударник.
Все наружные металлические части автомата обтереть тряпкой, пропитанной смазкой.
Г. Осмотр
§ 68. Самое главное требование от автоматов с подвижным стволом заключается в том, чтобы ход всех подвижных частей был совершенно свободен, чтобы нигде
Для того, чтобы удостовериться, удовлетворяет ли система этому требованию, применяют следующий прием:
Автомат ставится вертикально, дулом вверх; затвор отводится назад на половину длины его хода и затем отпускается — затвор при этом должен закрываться.
Примечание: При вертикальном положении автомата возвратным пружинам — ствольной и затворной — приходится произвести наибольшую работу: поднять вес ствола на всю длину его хода; при всех прочих положениях, приближающихся к горизонтальному, усилие для поднятия ствола будет, конечно, значительно меньше; при половинном сжатии затворной пружины инерция движения затвора также будет меньше.
Если при таких более тяжелых условиях автомат будет правильно работать в отношении закрывания затвора, то это будет достаточным указанием на то, что он правильно собран и все части его надлежащим образом вычищены.
§ 69. Затем переходят к проверке правильности работы:
а) Ударного и спускового механизма; несколько раз открывают затвор, взводя курок, и затем нажимают на спусковой крючок; последний не должен зажиматься или тереть о стенки спусковой скобы.
б) Спускового предохранителя; переставляют его в рабочее положение с целью убедиться, что спусковой крючок зажат неподвижно.
в) Переводчика; переставляют его в положение для непрерывной стрельбы, нажимают левой рукой на спуск, а правой рукой отводят затвор назад и отпускают его; при каждом закрывании должен слышаться удар по затвору от курка, вилка которого освобождается рожками отражателя; определяют, не соскакивает ли зацеп крючка с площадки ползуна при переводчике, поставленном для непрерывной стрельбы.
г) Приставного магазина; магазин вставляется несколько раз и вынимается, с проверкой прочности его закрепления защелкою и легкости отнимания.
ГЛАВА СЕДЬМАЯ
Причины задержек и способы их устранения
| Перечень задержек | Причины появления | Способ устранения |
|---|---|---|
| § 70. Недоходы―незакрывание затвора | а) Сильное загрязнение механизма, в особенности патронника ствола | Разобрать, прочистить все части, обратив особое внимание на чистку патронника |
| б) Грязные, ржавые, а также чрезмерно длинные и помятые патроны* | Тщательно пересмотреть и пересортировать патроны | |
| в) Побитости и наплывы металла в пазе коробки для затвора в том месте, где его выступы ударяются о выступы коробки, служащие ограничением затвора | Зачистить эти наплывы (в оружейной мастерской) | |
| г) Неправильная сборка ствольного хомутика, перекошенного на бок и задевающего при движении ствола о стенки выемки ложи | Исправить положение хомутика, подвинтить его винт | |
| § 71 Неполные отходы затвора назад | а) Сильная разношенность ствола, при которой давление пороховых газов несколько уменьшается | Заменить ствол |
| б) Большой зазор между задним обрезом ствола и дном чашки затвора, при котором работа ускорителя получается менее интенсивной | Пригнать новые личинки (в оружейной мастерской) | |
| в) Засорение механизма, а также все прочие причины недоходов и незакрываний затвора | См. способы устранения недоходов затвора | |
| § 72. Затискивание затвора в задней части коробки | Наплывы металла на стенках коробки в месте ударов выступов затвора об упоры коробки | Зачистить наплывы (в оружейной мастерской) |
| § 73. Соскальзывание ствольной задержки | Мягкость или поломка пружины ствольной задержки | Заменить пружину |
| § 74. Несбивание ствольной задержки | Неправильная опиловка задней грани задержки, упирающейся в уступ коробки | Осмотреть заднюю грань ствольной задержки, и опиловкой достигнуть лучшего соскакивания задержки (в оружейной мастерской) |
| § 75. Осечки | а) Самоотвинчивание упора боевой пружины | Пододвинуть упор, в случае легкости его хода заменить новым с более тугим движением |
| б) Большой зазор между обрезом ствола и дном чашки затвора | Пригнать новые боевые личинки (в оружейной мастерской) | |
| в) Затупившаяся форма бойка | Заменить ударник | |
| г) Незначительный недоход затвора | См. способы устранения недоходов затвора | |
| д) Курок следит за
| Заменить пружину гнетка, вставить ось на место; если это ось прежнего чертежа без шляпки, то заменить ее новой, поставить шляпку с левой стороны | |
| е) Погнута ось курка | Заменить ось курка | |
| § 76. Пробития капсюлей | а) Большой зазор между задним срезом ствола и дном чашки затвора | Пригнать новые сцепные щеки |
| б) Заостренная форма бойка | Заменить ударник | |
| в) Большой канал в затворе для бойка ударника | Заменить затвор | |
| § 77. Невыбрасывание гильзы | а) Сильное нагревание ствола | Охладить ствол и смазать патронник |
| б) Загрязнение патронника | Прочистить и смазать патронник | |
| в) Загрязнение, заржавление патронов | Пересмотреть и отсортировать патроны, смазав их ружейной смазкой | |
| г) Слабая пружина выбрасывателя | Заменить пружину или подогнуть ее (в оружейной мастерской) | |
| д) Скашивание зацепа выбрасывателя | Заменить выбрасыватель | |
| § 78. Неотражение гильзы | а) Недостаточно сильный отход затвора | См. способы устранения неотхода затвора |
| б) Слабость пружины гнетка | Заменить пружину гнетка | |
| в) Выход оси отражателя из одной из стенок коробки** | Вставить ось отражателя на место или заменить ее новою | |
| § 79. Утыкание патронов | а) Помятость загнутых верхних краев магазина | Выправить края магазина или заменить магазин новым |
| б) Острые углы на рожках ускорителя, а также в нижней части ствола на пути движения патрона*** | Скруглить острые углы в оружейной мастерской или заменить ускоритель | |
| § 80. Неподача патронов | а) Слабость или неправильность работы подающей пружины магазина | Заменить магазин |
| б) Недовинчивание хвостового винта | Подвинтить винт | |
| § 81. Получение одиночных выстрелов при переводчике, поставленном для непрерывной стрельбы | Слишком малое отведение ползуна назад носиком переводчика и возможность соскакивания его с зацепа спускового крючка**** | Заменить переводчик |
| § 82. Вываливание патронов вместе с подающим механизмом из магазина вниз | Неправильная сборка крышки магазина, когда конец пружины крышки не попал в вырез стенки коробки | Исправить сборку |
* Длинные патроны в некоторых партиях японских патронов встречаются довольно часто; причина — плохое изготовление во время войны.
** Недостаток мог иметь место лишь при осях первоначального чертежа без шляпки на одной стороне оси.
*** Недостаток может случиться только в образцах первоначального изготовления.
**** Недостаток мог быть только в автоматах первоначального изготовления с переводчиком, имеющим чрезмерно спиленный носик.
ГЛАВА ВОСЬМАЯ
Правила хранения и сбережения
§ 83. В казарме автомат должен храниться в гнездах специальных подставок (пирамид) в тех же условиях, как и простые винтовки.
Все металлические части должны быть смазаны, особенно же трущиеся, как-то: пазы ствола и коробки, выступы и гнезда сцепных щек, затвора и ствола.
После каждого выхода с автоматом на занятие в поле или во двор, необходимо наружные части обтирать просаленной тряпкой. В холодное время года обтирать автомат не сразу, а дать сначала ему согреться в помещении, чтобы обтереть и осаждающиеся на холодной поверхности капельки воды.
Устанавливая автомат в свое гнездо после занятий, не забывать спустить курок, так как в таком положении боевая пружина менее сжата.
§ 84. В поле во время учебных занятий охранять автомат от загрязнения пылью, песком или землей, так как при загрязнении не будет правильной работы частей, т. е. стрельба будет с задержками; кроме того, части, засоренные землей и песком, будут очень быстро изнашиваться в трущихся местах.
Оберегать от загрязнения дуло и отнюдь никогда ничем не затыкать его (§ 31), так как такое засорение или затыкание ствола ведет всегда к раздутию ствола или даже разрыву его при выстреле.
Примечание: Пуля при выстреле, проходя ствол с огромной скоростью и встречая какую-нибудь пробку, не выталкивает, а врезывается в нее. Части пробки заклиниваются между стенками канала ствола и пулей. Этот клин распирает его в стороны.
§ 85. На позиции, в окопах и на походе автомат держать по возможности в чехле.
§ 86. После каждой стрельбы вынимать затвор и протирать ствол со стороны патронника.
§ 87. После протирки ствол не смазывать слишком обильно, так как густая смазка, стекая по стволу, попадает в чашечку затвора, а оттуда в канал ударника; при спуске курка густая смазка замедляет движение ударника и происходит осечка.
