Наконечник служит для держания передней части ствола и направления его движения, а также для укрепления на нем штыка; для последней цели он имеет выступ с пазами.

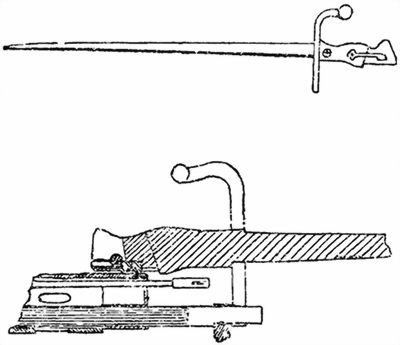

§ 27. Штык (черт. 20) состоит из остроконечного стального клинка и деревянной рукояти. Клинок имеет с одной стороны острое, режущее лезвие, а с другой стороны — обух. Вдоль клинка, для его облегчения, выбраны долы.
Черт. 20.
Рукоять
Для ношения отомкнутого штыка на поясе к нему положена стальная ножна со скобкою для ремня.
Примечание. Штык рассчитан на примыкание лишь в минуту надобности. Стрельба из автомата обыкновенно ведется без штыка, хотя возможна и со штыком.
§ 28. Ложа служит для удобного действия автоматом. Она имеет цевье, шейку и приклад.
В цевье помещается ствол с коробкой; для этого в нем имеется желоб и гнездо, а для помещения средней части коробки — окно и для прохода спускового крючка — дыра. Впереди окна, внизу, находится рукоятка, служащая для держания автомата левою рукой при непрерывной стрельбе (для противодействия подпрыгиванию дульной части). Передняя часть цевья металлическая, для лучшего охлаждения ствола и во избежание коробления этой части ложи. Она имеет дыры для свободного движения воздуха вокруг ствола и защелки — для удержания ложевого кольца и наконечника.
В шейке ложа делает изгиб книзу для удобства прикладки.
Приклад служит для упора автомата в плечо во время стрельбы. К обрезу приклада, для прочности, приклеплен железный затылок. С левой стороны привинчена антабка для ремня.
Магазинная коробка внутри имеет подаватель и подающую пружину, которая упирается в вставное дно (черт. 21).
Черт. 21. Магазин
ГЛАВА ТРЕТЬЯ
Патрон
§ 29. Автомат Федорова устроен для стрельбы патронами японской винтовки. Этот патрон выбран потому, что не имеет сильно выдающейся шляпки, как патрон русский и потому более удобен для двухрядного магазина.
§ 30. Патрон состоит из следующих частей:
1) Заряд бездымного пороха (2,15 грамма).
2) Пуля (9 гр.) с тяжелым свинцовым сердечником и более прочной оболочкою из мельхиора или
3) Капсюль; он представляет латунный колпачок, наполненный ударным составом (с гремучей ртутью); ударный состав сверху закрыт оловянным листком (фольга).
4) Гильза латунная, цельная. Она имеет корпус для помещения заряда, дульце для пули и дно. Корпус переходит в дульце посредством ската.
Для капсюля в толще дна имеется гнездо. Ударный состав капсюля прилегает к особому выгибу дна, который называется наковальней; при ударе бойком по капсюлю ударный состав на этой наковальне разбивается и воспламеняется.
Для передачи огня от капсюля к пороху, в дне гильзы, по краям наковальни имеются два отверстия, которые называются затравочными.
Для извлечения патрона или гильзы из патронника гильза имеет закраину.
Закраина образована желобком вокруг дна гильзы.
§ 31. Вес всего патрона 21,25 грамм (5 зол. 40 долей).
Заряд сообщает пуле начальную скорость в 660 метров в 1 секунду и наибольшую дальность до 3-х верст, при форме траектории, почти не отличающейся от траектории русской 3-х линейной винтовки.
ГЛАВА ЧЕТВЕРТАЯ
Взаимодействие частей
А. Положение частей до заряжания
§ 32. Ствол давлением своей пружины удерживается в переднем положении. От дальнейшего продвижения вперед он удерживается сцепными щетками, сцепляющими его с затвором, который дошел передними гранями боковых загибов до выступов коробки.
§ 33. Затвор дослан своей пружиной в переднее положение и запирает патронник. Нижние выступы затвора прилегают к плечам ускорителя, которые вследствие этого нажима стоят вертикально.
Задняя стенка паза затвора нажимает на отражательный выступ автоматического спуска и уклоняет его книзу; концы вилки предохранительного взвода находятся поэтому выше вилки гнетка.
§ 34. Сцепные щеки вследствие того, что ствол находится в переднем положении, имеют свои задние концы поднятыми, нижние выступы их лежат на полке коробки, предупреждая опускание щек. Боевые выступы щек заходят за боевые выступы затвора.
§ 35. Ударный механизм. Курок спущен и упирается своим молотком в задний конец ударника; ударник несколько продвинулся вперед, сжав свою пружину; гнеток под давлением боевой пружины, упираясь нижними краями утолщенных концов вилки в плечики курка, удерживает последний в указанном положении, вилка его находится под вилкой автоматического спуска.
§ 36. Пружины: Ствольная, затворная и боевая расжаты, т. е. в наименьшем напряжении.

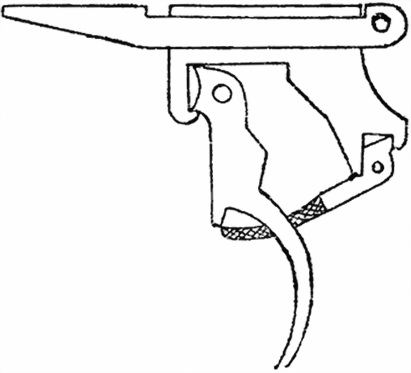

§ 37. Спусковой механизм: Спусковой рычаг имеет свой конец (шептало) ниже и впереди боевого взвода курка; пружина спускового крючка, упираясь нижним концом в спусковой крючок, другим прижимает спусковой рычаг вместе с ползуном кверху, к боевому взводу курка; концы вилки предохранительного взвода подняты выше концов вилки гнетка. В таком положении предохранительный взвод удерживается потому, что затвор задней стенкой своего паза нажимает на отражательный выступ.
