Все постоянные резисторы – МЛТ-0,25. Конденсатор С1 типа КМ-6. Диоды VD1, VD2 можно заменить на КД521Б.
3.8. Датчикдетонации в автомобиле
Для создания новых электронных устройств нередко применяют промышленные датчики, предназначенные для бытовой и автомобильной техники. Одним из таких необычных в части применения датчиков является датчик детонации (или вибродатчик) для автомобиля; он применяется в автомобилях модельного ряда ГАЗ (обозначается 02612311046 BOSCH или GT-305) и устанавливается непосредственно на двигателе.
Датчик детонации имеет пьезоэлемент с усилителем, помещенный в корпус (наподобие

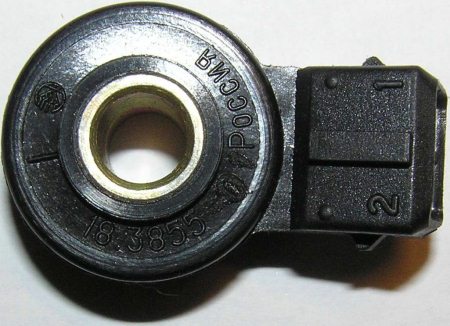

Рис. 3.10. Датчик детонации автомобиля: вид сверху
Зависимость напряжения от амплитуды вибрации пропорциональная. Коэффициент преобразования – примерно 26 мВ/г. Датчик широкополосный по частоте.
Проверяют датчик на специальном вибростенде; о его работоспособности также указывает небольшое импульсное напряжение, фиксируемое осциллографом на выводах колодки, после легких ударов по корпусу датчика.
Датчик залит компаундом и ремонту не подлежит.Внимание, важно!
При монтаже вибродатчика нельзя перегревать его выводы (в выводной колодке) жалом разогретого паяльника. Время пайки при температуре 250 °C – не более 1 с.
В связи с высокой чувствительностью вибрационного датчика необходимо жестко крепить его к корпусу устройства.
Пользоваться датчиком просто – достаточно жестко установить (зафиксировать) его на контролируемой поверхности или поместить в другую (нежидкую) среду для контроля вибрации.
На рис. 3.11 представлена схема включения вибродатчика.

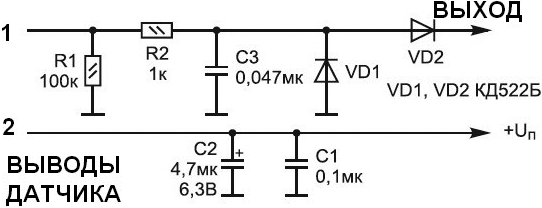

Рис. 3.11. Электрическая схема включения автомобильного вибродатчика
На кремниевых диодах VD1, VD2 собран преобразователь напряжения переменный/постоянный ток, выход которого можно подключить к управляющему электронному узлу.
Вибродатчик может применяться в схеме со стабилизированным источником питания с постоянным напряжением 3-24 В.
Применение вибродатчика в практике радиолюбителя разнообразно: автоматические включатели света, охранные устройства, индикаторы работы стиральной машины, различных электродвигателей и многое, многое другое.
Для создания полноценного устройства на основе рассмотренного вибродатчика необходимо и достаточно добавить к нему электронный усилитель тока с транзисторным ключом, нагруженным на реле, оптрон, звуковой или световой индикатор.4 Техническое обслуживание систем кондиционирования воздуха
Автомобильный кондиционер представляет собой весьма сложную систему требовательную к техническому обслуживанию и профилактическим работам.
Во-первых, существует основное правило эксплуатации кондиционеров – система должна быть заполнена фреоном той марки, который был залит на заводе-изготовителе. Обычно на новом автомобиле фреон требуется дозаправлять один раз в 2–3 года, через 5–7 лет скорость утечки фреона увеличивается, и тогда дозаправку системы требуется проводить уже каждые год или два, даже при отсутствии видимых дефектов системы.
Внимание, важно!
Для
Периодически следует проверять надежность крепления патрубков-фреонопроводов в подкапотном пространстве, уровень масла в компрессоре, натяжение ремня приводов агрегатов и уровень охлаждающей жидкости в радиаторе. Обязательно раз в 3 года надо заменить фильтр-ресивер и фильтр воздуха.
4.1. «Ахиллесова» пята кондиционера
Самый уязвимый узел в кондиционере – конденсор. В силу своего расположения он является самой низкой точкой в системе, поэтому в нижней его части скапливаются все продукты износа. Но часть этого «хлама» потоком хладагента разносится по всей системе и осаждается в самых разнообразных местах. Результатом становятся масляное голодание компрессора, снижение прокачиваемости хладагента, и, как следствие, увеличенный износ компрессора, приводящий к резкому ухудшению эффективности работы системы.
Как правило, в таких случаях необходимо производить промывку всей системы. Этот процесс сопряжен с полным демонтажем системы и обязательной заменой компрессора, осушителя и ТРВ (расширительной трубки).
Непосредственно сама промывка системы должна производиться только специальными средствами – сольвентами, но ни в коем случае никакими другими веществами (например, бензином или растворителями), а большинство производителей компрессоров аннулируют гарантию, если перед установкой компрессора система была промыта с нарушением технологии.
Кроме того, вся лицевая площадь конденсора постоянно подвергается грязесолевым атакам, вдобавок он работает в условиях сложных тепловых режимов. И уже спустя 5–7 лет на его поверхности возникают множественные очаги коррозии, ликвидация которых не столько затруднительна, сколько бессмысленна – через непродолжительный промежуток времени взамен ликвидированных очагов появляются новые.
Внимание, важно!
Именно исходя из вышесказанного, по истечении 5-7-летнего срока эксплуатации профессионалы настоятельно рекомендуют провести замену конденсора.
Самый опасный враг кондиционера – это ил. Причиной его возникновения является проникновение внутрь системы влаги, которая, реагируя с маслом и хладагентом, способствует образованию сильных кислот.
Вследствие этого система начинает разрушаться изнутри, и кондиционеру, находящемуся внешне в идеальном состоянии, остается жить совсем недолго. Рано или поздно кислоты разгерметизируют магистраль, по которой течет хладагент, конденсор или испаритель.
На рынке можно встретить множество присадок, которые призваны при заправке в систему восстановить ее герметичность.
Однако, во-первых, в большинстве случаев неизвестно, как эти составы будут реагировать с самим хладагентом и компрессорным маслом, а во-вторых, их добавление не решает проблемы, поскольку они устраняют следствие, а не причину – кислоты как были в системе, так там и остаются. И залатав одно несанкционированное отверстие, не исключено, что через неделю вы где-нибудь не увидите два новых.
