БОЕВОЕ СТРЕЛКОВОЕ ОРУЖИЕ РОССИИ

Федосеев Семен Леонидович

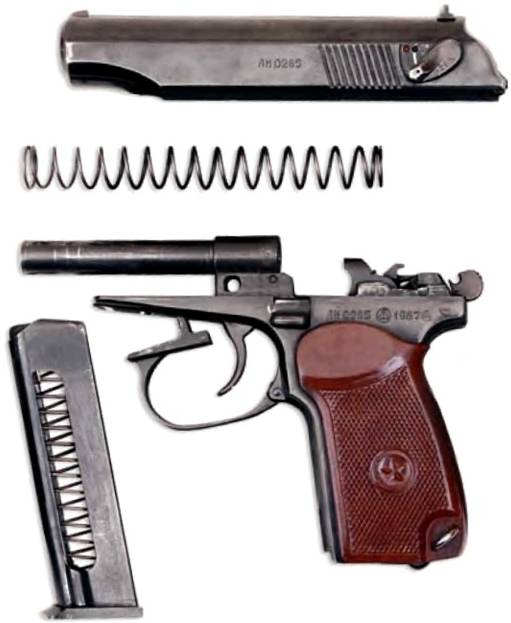

Неполная разборка пистолета ПМ

Пистолет был разработан в ЦКБ-14 Н.Ф. Макаровым под 9-мм пистолетный патрон, созданный Б.В. Семиным и Н.М. Елизаровым, и вместе с ним принят на вооружение Советской армии в 1951 г. Производство поставил «Ижмех».

Оболочечная пуля патрона 9x18 ПМ со стальным сердечником (57Н181С) способна пробить три сосновые доски толщиной по 25,4 мм (1

дюйм), имеется вариант трассирующей пули. Радиус рассеивания попаданий на дальности 50 м составляет 16 см.

Автоматика ПМ действует на основе отдачи свободного затвора. Ударный механизм - куркового типа, с открытым курком и двуперой пластинчатой боевой пружиной. Нижний изгиб боевой пружины служит защелкой магазина. Курок имеет боевой и предохранительный взводы. УСМ допускает стрельбу самовзводом. Флажковый предохранитель при включении спускает курок с боевого взвода, блокирует его и стопорит затвор. Магазин - однорядный. По израсходовании патронов подаватель магазина поднимает останов затвора (затворную задержку), и затвор останавливается в заднем положении.

Оборачивающие пластмассовые щечки рукоятки представляют собой единую деталь, крепятся к рамке одним винтом. Важной для массового производства особенностью ПМ стала его технологичность.

Пистолет ПМ состоит на вооружении в 12 странах, его варианты выпускались в Китае, ГДР, Югославии.

Пистолет ПМ послужил основой для служебного пистолета ИЖ-71, пистолетов под газовые и травматические патроны.

Пистолет Макарова модернизированный - ПММ

Тактико-технические характеристики

Калибр…9 мм

Патрон…9x18 ПМ, 9x18 ПММ

Масса оружия без патронов…0,76 кг

Длина оружия…169 мм

Длина ствола…93,5 мм

Начальная скорость пули.. 315 (ПМ), 430 (ПММ) м/с

Боевая скорострельность…30 выстр./мин

Прицельная дальность…50 м

Емкость магазина…12 патронов

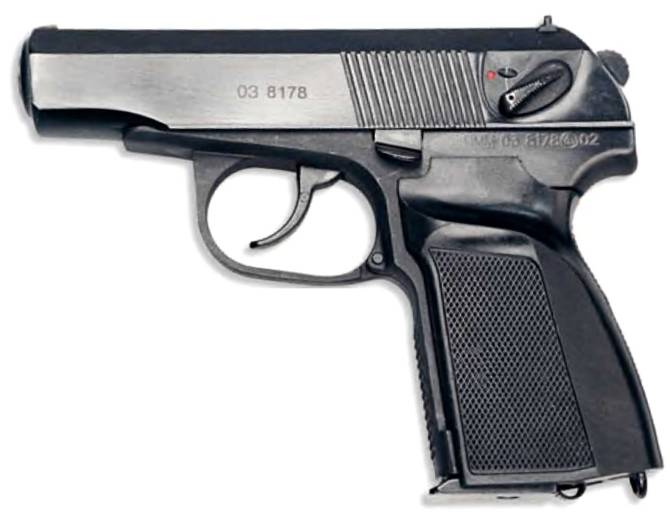

Пистолет ПММ

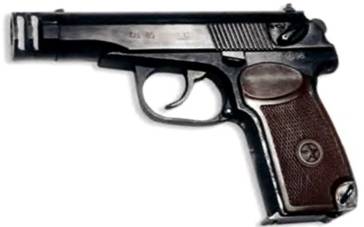

Пистолет ОЦ-35

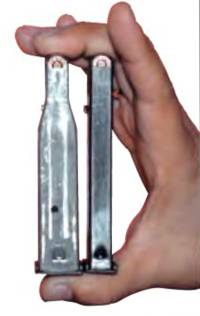

Магазины на 12 и на 8 патронов

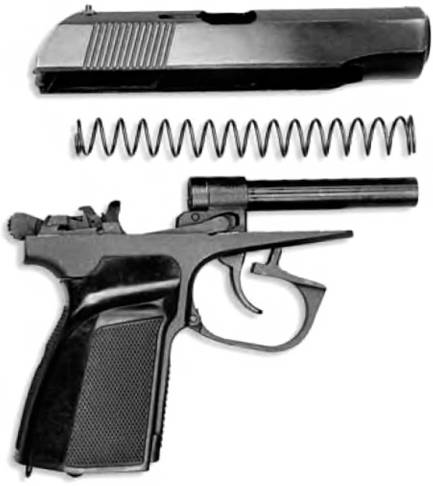

Неполная разборка пистолета ПММ с магазином на 12 патронов

Патроны 9x18 ПБМ и 9x18 ПММ

В начале 1990-х годов в рамках работ над новым армейским пистолетом боевые свойства ПМ попытались повысить, прежде всего, за счет высокоимпульсного патрона 9x18 ПММ (57Н181СМ). Его пуля весит 5,54 г (против прежних 6,0), несколько возросло пробивное и останавливающее действие. Кучность стрельбы, по разным оценкам, возросла в 1,2 или в 2-2,5 раза.

Под новый патрон Б.М. Плецким и Р.Г. Шигаповым создан «пистолет Макарова модернизированный» (ПММ), выпускаемый с 1994 г. Внешне его отличает увеличенная пластмассовая рукоятка более удобной формы, двухрядный магазин на 12 патронов

с выходом верхних патронов в один ряд. Существует модификация и под старые однорядные магазины на 8 патронов.

На стенках патронника выполнены три винтовые канавки. Давление газов вдавливает стенки гильзы в канавки, увеличивая силу сопротивления ее движению назад. Поскольку штатный патрон развивает меньшее давление, канавки не мешают применению штатных патронов.

В тульском ЦКИБ СОО конструктор А.Б. Адов разработал другой вариант модернизации ПМ под новый патрон 9x18 ПММ. Опытный пистолет, получивший обозначение ОЦ-35, снабжен удлиненным затвором-кожухом и дульным тормозом-компенсатором, повышавшим меткость стрельбы, особенно при использовании высокоимпульсного патрона. Длина пистолета составила 185 мм, масса без патронов - 0,76 кг.

Кроме того, создан патрон ПБМ (7Н25) типа 9x18 с бронебойной пулей массой всего 3,55 г. С 10 м пуля пробивает кевла-ровый бронежилет со стальной пластиной толщиной 2,4 мм или 5-мм стальной лист, с 30 м - 1,25-мм титановую пластину толщиной и 30 слоев кевлара или ткани СВМ.

Патрон 7Н25 позволяет продолжить эксплуатацию имеющихся ПМ в изменившихся условиях.

На основе ПМ на «Ижмех» создан пистолет МР-447 (9x17 «курц») с электронной системой, условно именуемой ПИВО -«пистолет с идентификацией владельца оружия». Электронная блокировка УСМ снимается только при наличии на среднем пальце стреляющей руки кольца с соответственно запрограммированной микросхемой.

Самозарядный пистолет Грязева-Шипунова - ГШ-18

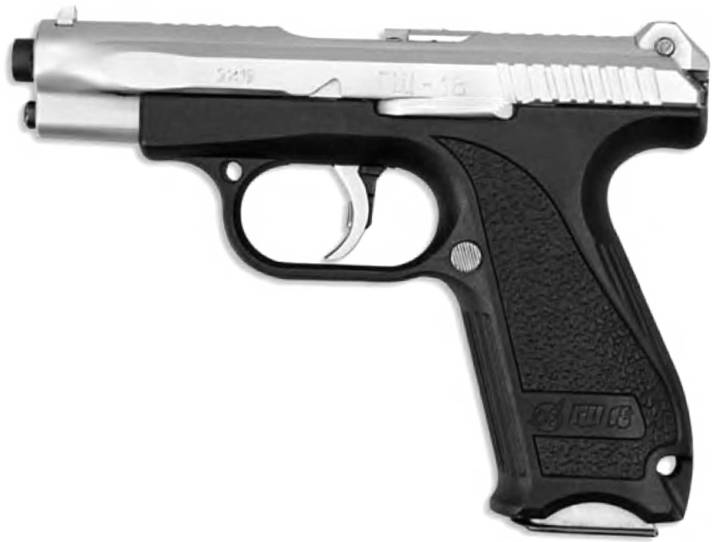

Пистолет ГШ-18

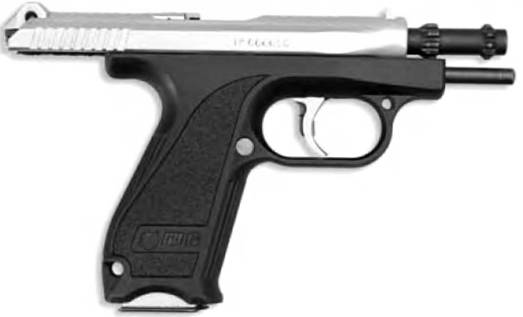

Пистолет ГШ-18, затвор поставлен на останов

Тактико-технические характеристики

Калибр…9 мм

Патрон…9x19 «люгер», 7Н31 и 7Н21

Масса оружия без патронов…0,59 кг

Длина оружия…183,5 мм

Длина ствола…103 мм

Скорость пули

на дальности Юм… 535-570 м/с

Боевая скорострельность…15-20 выстр./мин

Емкость магазина…18 патронов

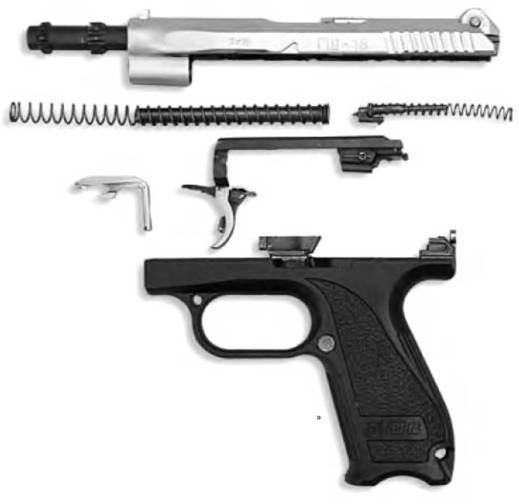

Неполная разборка пистолета ГШ-18

Патроны 7Н31, 7Н21 и 9x19 «люгер»

В январе 2000 г. на государственные испытания поступил пистолет ГШ-18, разработанный в тульском КБ Приборостроения В.П. Грязевым и А.Г Шипуновым под патрон 9x19. В 2003 г. ГШ-18 принят в качестве армейского пистолета.

Стремление снизить себестоимость и массу проявилось в применении штамповки, свертки и сварки при изготовлении металлических деталей и литой пластмассовой рамке с металлическим вкладышем. Автоматика пистолета действует за счет отдачи ствола с коротким ходом. Запирание канала ствола составным затвором-кожухом осуществляется за счет поворота ствола - выступы ствола сцепляются с втулкой затвора-кожуха. Зуб извле-кателя заводится в проточку гильзы принудительно при запирании канала ствола.
