Питание от коробчатого магазина секторной формы емкостью 30 патронов. Для стрельбы может использоваться отечественный патрон 7Н21, а также патроны 9x19 зарубежного производства. Механический прицел с перекидным целиком.
В конструкции широко использованы детали, выполненные холодной штамповкой из листового материала с последующей сваркой, а также высокопрочная литьевая пластмасса. Пистолет-пулемет снабжен складывающимся вправо прикладом рамочной конструкции.
Пистолеты-пулеметы СР.2 и СР.2М «Вереск»
Калибр…9 мм
Патрон…СП. 10, СП.11, СП.12.7БТЗ (9x21)
Масса оружия без патронов…1,65 кг
Длина оружия:
с откинутым прикладом… 603 мм
со сложеным прикладом… 350 мм
Длина ствола…174 мм
Начальная скорость пули… 440 (СП.10),
415 (СП.11), 430 (7БТЗ) м/с
Темп стрельбы… 900 выстр./мин
Прицельная дальность… 200 м
Емкость магазина…20 или 30 патронов

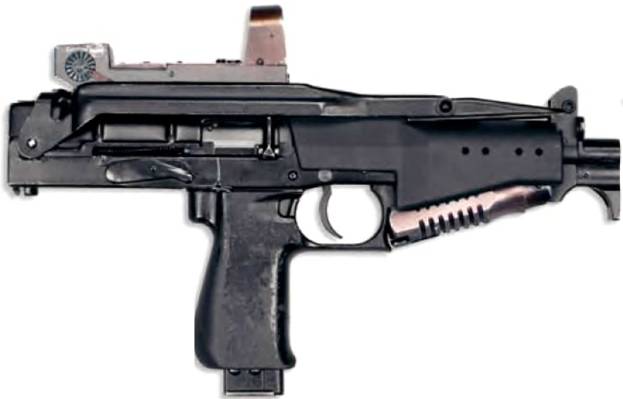

Пистолет-пулемет СР.2М «Вереск» с коллиматорным прицелом, со сложенными прикладом и передней рукояткой

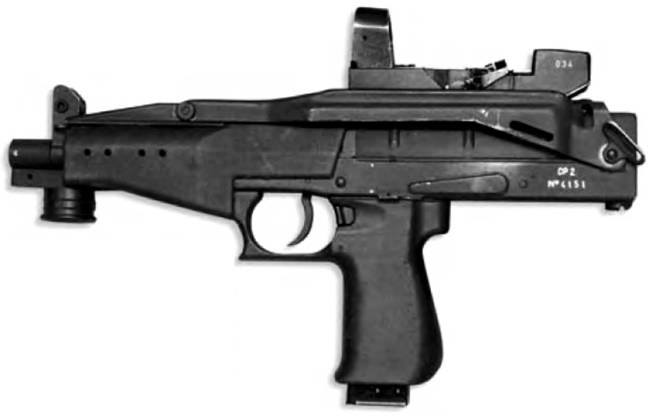

Пистолет-пулемет СР.2 «Вереск» со сложенным прикладом и коллиматорным прицелом

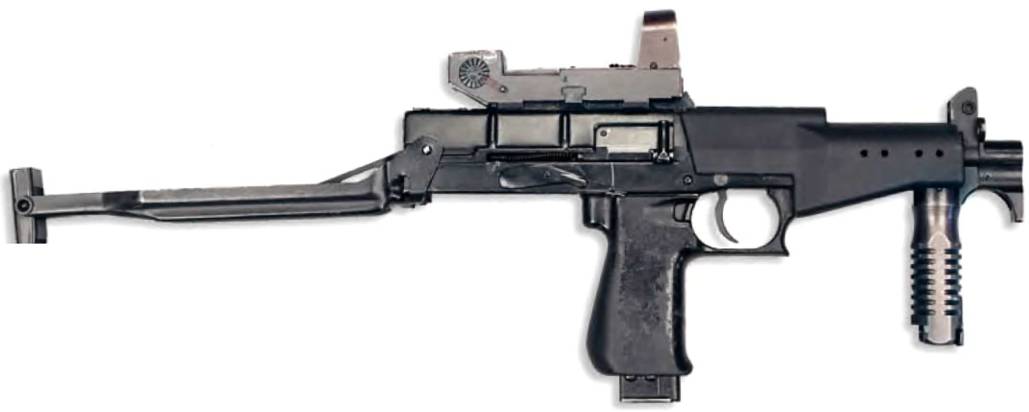

Пистолет-пулемет СР.2М «Вереск» с коллиматорным прицелом, с откинутыми прикладом и передней рукояткой
С созданием в ЦНИИТОЧМАШ комплекса «патрон СП.Ю-пистолет СР. 1» возникла идея добавить к нему пистолет-пулемет под патрон 9x21, обеспечивающий на дальности до 200 м гарантированное поражение одиночной живой цели в средствах индивидуальной бронезащиты, допускать прицельную стрельбу с одной и двух рук, с использованием приклада, ношение по-пистолетному. Основным заказчиком выступила ФСК (ФСБ). Отработка пистолета-пулемета СР.2 «Вереск» закончилась к середине 1998 г.
В 2000 г. 9-мм пистолет-пулемет СР.2 был принят на вооружение.
Оружие отличают автоматика с газоотводным двигателем и запирание канала ствола поворотом затвора при компоновке с размещением магазина в пистолетной рукоятке. Складная рукоятка заряжания расположена справа.
Ударно-спусковой механизм - ударни-кового типа. Флажковый предохранитель расположен на правой стороне, в положении «предохранитель» флажок перекрывает паз для прохода рукоятки заряжания. Отдельный флажковый переводчик размещен на левой стороне и задает режимы одиночного и непрерывного (автоматического) огня. Флажки доступны для большого пальца руки, удерживающей оружие.
Питание - из коробчатого магазина с шахматным расположением патронов. По израсходовании патронов подаватель магазина упирается в затвор, что способствует выбрасыванию магазина при нажатии на его защелку. Защелка магазина -двухсторонняя.

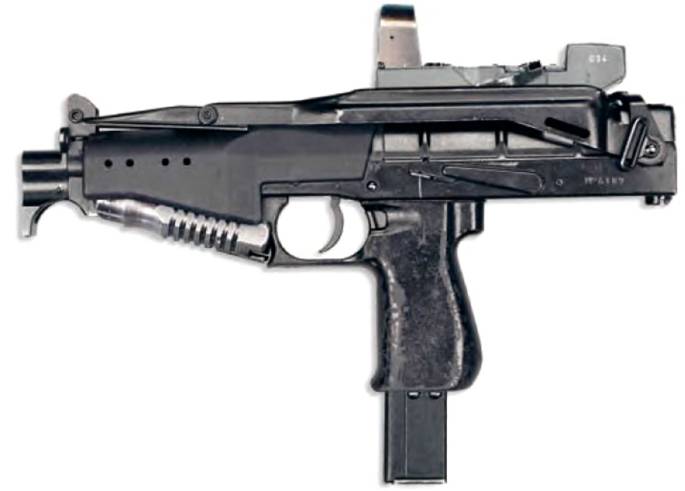

Пистолет-пулемет СР.2М «Вереск» с коллиматорным прицелом, со сложенными прикладом и передней рукояткой
Пистолетная рукоятка и цевье - из ударопрочной пластмассы. Приклад - металлический, складной вверх-вперед. На ствол крепится компенсатор.
С помощью кронштейна на крышке коробки автоматики крепится колли-маторный прицел КП-СР.2. Масса кол-лиматорного прицела - 0,3 кг, поле зрения - 6°.
В модернизированном варианте
Пистолет-пулемет СР.2 носится открыто на ремне или скрытно на специальном подвесе.

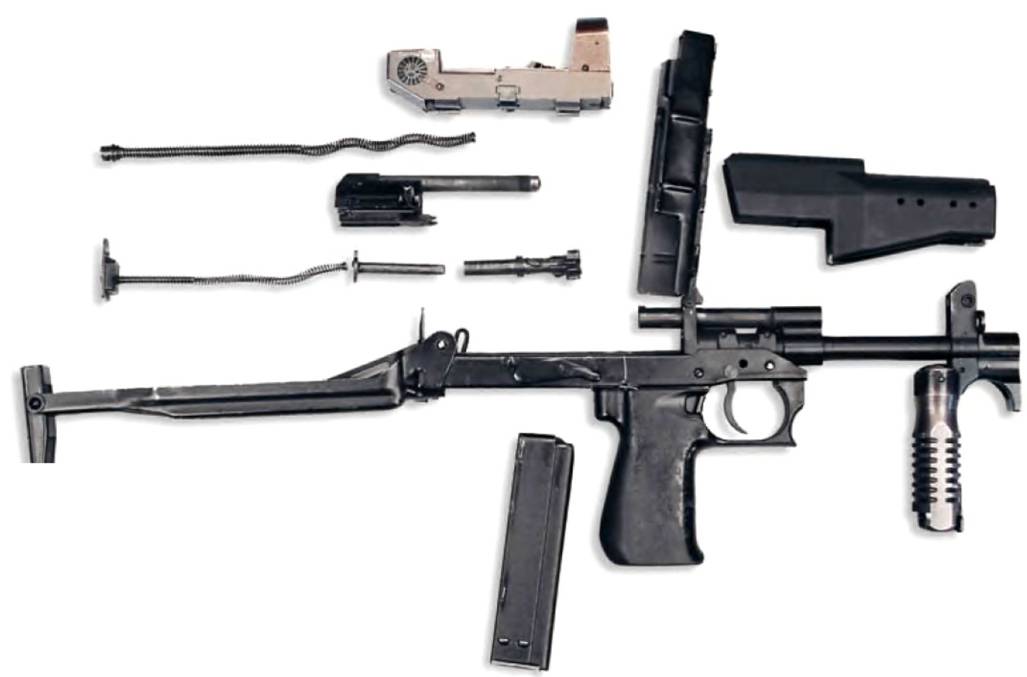

Неполная разборка пистолета-пулемета СР.2М «Вереск»
Пистолет- пулемет ПП-19 «Бизон-2»
Калибр…9 мм
Патрон…9x18 ПМ, 9x18 7Н16
Масса оружия без патронов…2,6 кг
Длина оружия:
со сложенным прикладом…460 мм
с откинутым прикладом… 690 мм
Длина ствола… 230 мм
Начальная скорость пули… 340 (ПМ), 460 (7Н16) м/с
Темп стрельбы… 680 выстр./мин
Боевая скорострельность… 40/64 выстр. за 10 сек
Прицельная дальность…50 и 100 м
Емкость магазина… 64-66 патронов

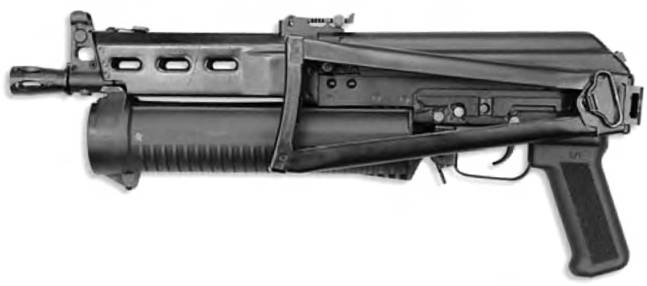

Пистолет-пулемет «Бизон-2» со сложенным прикладом

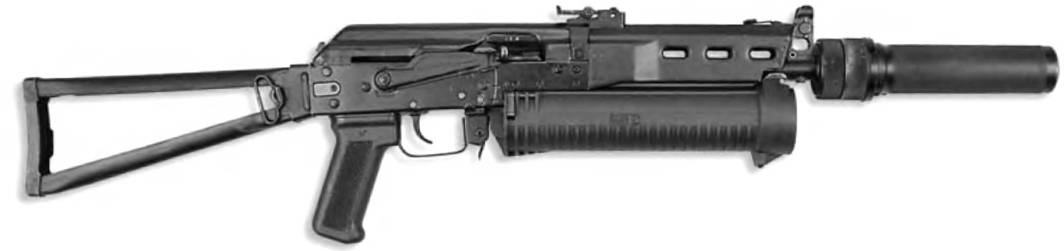

Пистолет-пулемет «Бизон-2» с ПБС, приклад откинут
Неполная разборка пистолета-пулемета «Бизон-2»
Унификация, характерная для современной системы стрелкового вооружения, проявилась в том числе в создании пистолетов-пулеметов на основе автоматов. Конструкторы Ижевского машиностроительного завода использовали освоенную в производстве «систему Калашникова». Разработку вела группа под руководством сына М.Т. Калашникова - В.М. Калашникова и А.Е. Драгу-нова - сына Е.Ф. Драгунова. В 1996 г. на вооружение МВД поступил 9-мм ПП-19 «Бизон-2» под пистолетный патрон 9x18 ПМ. Может использоваться и патрон 7Н16 с повышенной пробивной способностью пули.
При сохранении многих фамильных черт «Бизон-2» имеет ряд существенных отличий. Автоматика работает на основе отдачи свободного затвора. Шток затвора служит только помещением для возвратной пружины. Расположение возвратной пружины над стволом улучшает баланс оружия. Ударно-спусковой механизм и переводчик-предохранитель практически аналогичны автомату. Складной приклад заимствован от АКС 74. Есть стандартная планка для установки коллима-торных, оптических и ночных прицелов.
Наиболее интересной особенностью «Бизона-2» является шнековый магазин с патронами, уложенными в винтовых пазах. Расположение магазина под стволом дает смещение центра тяжести оружия вперед и вниз, повышая устойчивость при стрельбе. Существенным моментом стало использование в конструкции магазина ударопрочной пластмассы. Планка секторного прицела нарезана до 100 м для патрона 9x18 ПМ и до 150 м для высокоимпульсного патрона. На ствол крепится компактный пламегаситель.
