Длина оружия:
в боевом положении… 490 мм
в сложенном положении… 280 мм
Длина ствола… 200 мм
Начальная скорость пули… 320 (9x18 ПМ) м/с
Темп стрельбы… 600-800 выстр./мин
Прицельная дальность…до 100 м
Емкость магазина…30 патронов

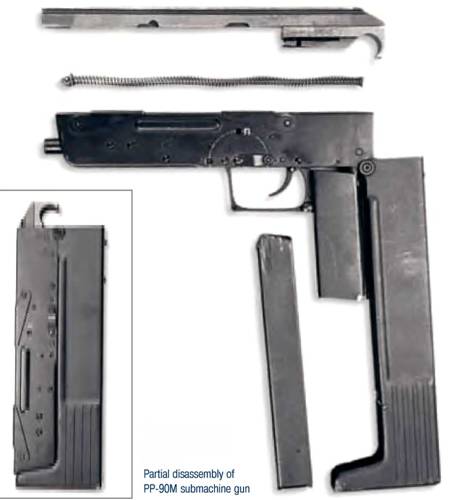

Неполная разборка пистолета-пулемета ПП-90М

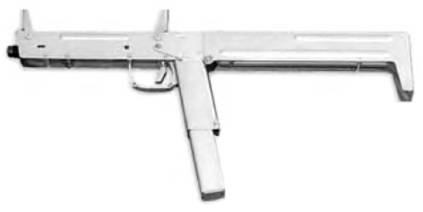

Тульское КБ Приборостроения в 1991 г. представило складной пистолет-пулемет ПП-90, а в 1993 г. появился модернизированный ПП-90М. Оружие рассчитано на внезапность появления в руке владельца и открытия огня.
В сложенном виде ПП-90М представляет собой коробку размером 270x90x32 мм, в боевое положение
Автоматика действует за счет отдачи свободного затвора (набегающего на ствол), при этом большая длина хода затвора и выстрел на выкате обеспечивают почти безударную работу автоматики. Предохранитель-переводчик в положении «предохранитель» блокирует шептало, затвор удерживается в заднем положении до полного сцепления передней и задней частей ствольной коробки. При установке на одиночный огонь шептало удерживается напротив спускового крючка усилием возвратно-боевой пружины, после спуска шептало освобождается и отводится вперед своей пружиной, разобщаясь со спусковым крючком. В режиме непрерывного (автоматического) огня шептало остается на месте и не разобщается со спусковым крючком (модификация ПП-90 имела только режим непрерывного огня).
Для прицельной стрельбы служат штампованные складные стойки с мушкой и постоянным целиком. Между поднятыми прицельными приспособлениями может крепиться лазерный целеуказатель.
Пистолет-пулемет ПП-93

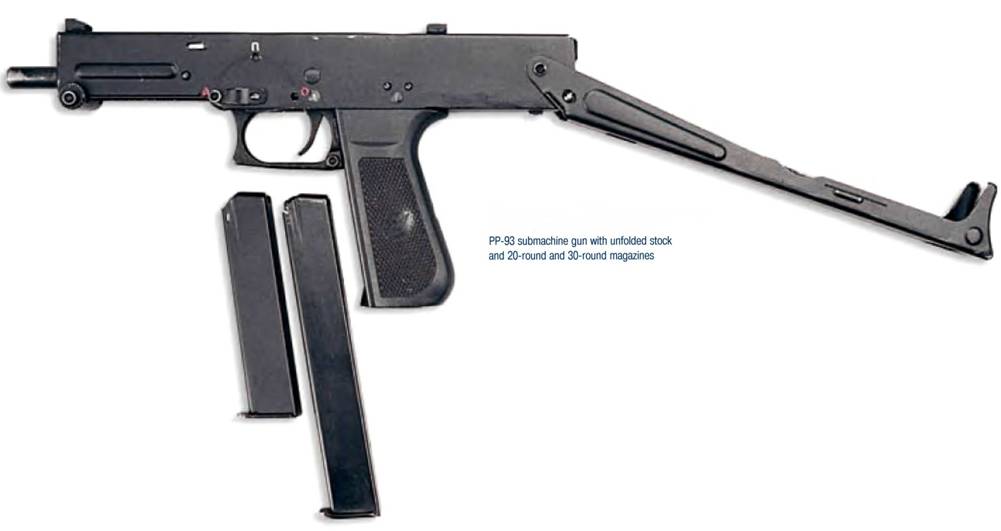

Пистолет-пулемет ПП-93 с откинутым прикладом и магазинами на 20 и на 30 патронов

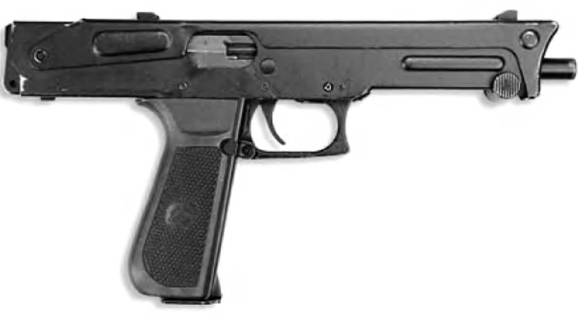

Пистолет-пулемет ПП-93 со сложенным прикладом и магазином на 20 патронов
Калибр…9 мм
Патрон…9x18 ПМ (57Н181С), 7Н25
Масса оружия без магазина…1,47 кг
Длина оружия:
с откинутым прикладом… 585 мм
со сложенным прикладом… 325 мм
Длина ствола… 200 мм
Начальная скорость пули… 320 (9x18 ПМ) м/с
Темп стрельбы… 600-800 выстр./мин
Прицельная дальность…до 100 м
Емкость магазина…20 или 30 патронов

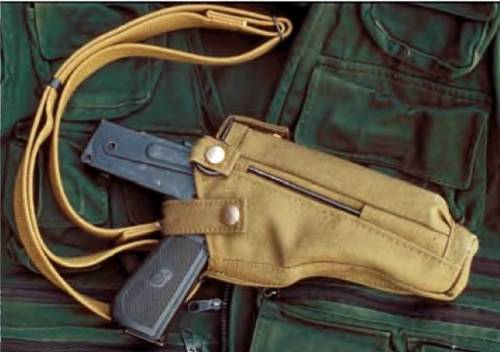

Пистолет-пулемет ПП-93 в кобуре
Неудобная эргономика ПП-90 натолкнула разработчиков на создание упрощенного нескладного, но более удобного в удержании варианта. Так появился пистолет-пулемет ПП-93 со складным прикладом. В 1994 г. Ковров-ский Механический Завод (КМЗ) подготовил его производство.
Работа автоматики и ударно-спускового механизма ПП-93 в целом повторяет ПП-90. Флажок переводчика-предохранителя в среднем положении блокирует шептало спускового механизма, заднее положение соответствует режиму одиночного огня, переднее - непрерывного (автоматического). Имеется автоматический предохранитель (перехватыватель) от случайного взведения затвора и выстрела при падении оружия. Окно выброса стреляных гильз находится с правой стороны затворной (ствольной) коробки. Рукояткой заряжания служит подвижная деталь в передней нижней части коробки, при стрельбе эта деталь удерживается пружинной защелкой и остается неподвижной. На дальности 25 м непрерывным огнем из неустойчивых положений очередь укладывается в грудную мишень.
Магазин вставляется в горловину пистолетной рукоятки с накладками из ударопрочной пластмассы. Из-за отсутствия цевья предпочтительно удержание, подобное хвату пистолета обеими руками - этому способствует передний изгиб увеличенной спусковой скобы.
ПП-93 может переноситься в оперативной кобуре под одеждой или на ремне.
Пистолет-пулемет ПП-90М1
Калибр…9 мм
Патрон…9x19 7Н21, 7Н31,
9x19 «люгер» («парабеллум»)
Масса оружия без магазина…1,6 кг
Длина оружия:
с откинутым прикладом… 620 мм
со сложенным прикладом…410 мм
Темп стрельбы… 500-600 выстр./мин
Прицельная дальность… 200 м
Емкость магазина…32 патрона (коробчатый)
64 патоона (шнековый)

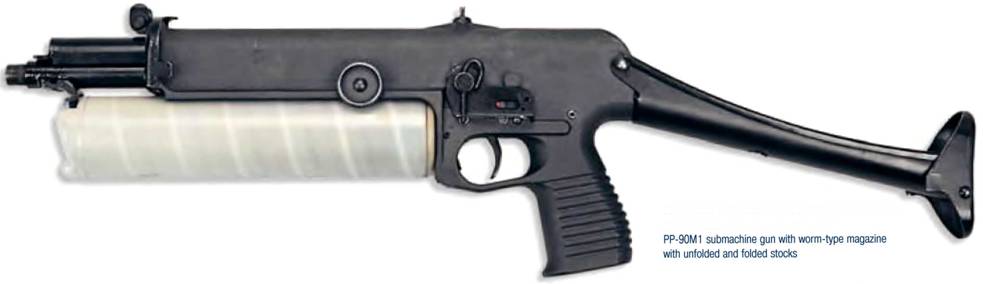

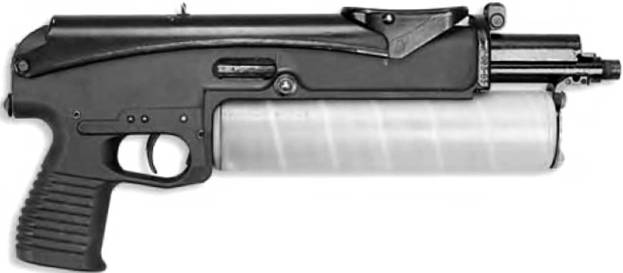

Пистолет-пулемет ПП-90М1 со шнековым магазином, со сложенным и откинутым прикладом

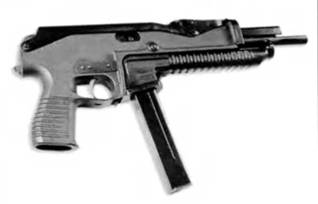

Пистолет-пулемет ПП-90М1 с коробчатым магазином

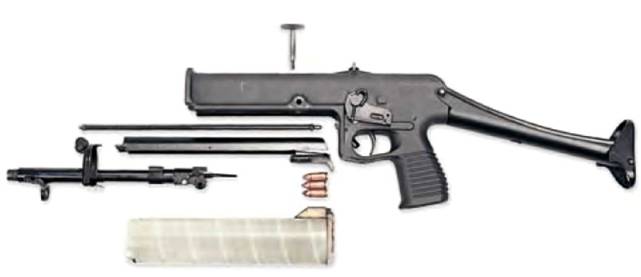

Неполная разборка пистолета-пулемета ПП-90М1
Пистолет-пулемет ПП-90М1 со шнековым магазином, адаптером и коробчатым магазином
Идея совместить в одной конструкции достоинства коробчатых и шнеко-вых магазинов привела к появлению модульных конструкций. В тульском КБ Приборостроения разработан пистолет-пулемет ПП-90М1 (с ПП-90М его конструкция не связана), рассчитанный под мощные патроны 7Н31 и 7Н21 типа 9x19 с пулями повышенной пробиваемости, также могут использоваться обычные 9-мм патроны «люгер». Пистолет-пулемет имеет автоматику на основе отдачи свободного затвора и классическую компоновку. Ствол и затворная группа выполнены отдельной сборкой, причем направляющие для движения затвора и отражатель выполнены на стволе, удар затвора в задней точке практически отсутствует. Это позволило использовать пластмассовый корпус, выполненный заодно с пистолетной рукояткой и спусковой скобой, уменьшив массу и стоимость, повысить коррозионную стойкость оружия и сместить вперед центр тяжести. Длительность цикла автоматики позволила оптимизировать темп стрельбы, повысив управляемость оружия. Вместо рукоятки затвора использован редко применявшийся прием - на торце выступающей из корпуса над стволом передней части затвора выполнена насечка, так получилась клавиша взведения. Кроме сокращения размеров оружия это повысило герметичность корпуса.
Ударно-спусковой механизм - куркового типа, допускает ведение одиночного и непрерывного (автоматического) огня. Переводчик-предохранитель расположен слева, над спусковой скобой. Выстрел - с заднего шептала.
Шнековый магазин с пластмассовым корпусом по устройству напоминает магазины ПП-19 «Бизон-2» и «Calico». Коробчатые двухрядные магазины - металлические. Шнековый магазин крепится непосредственно к корпусу, коробчатый - с помощью адаптера-цевья. По мере доработки в КБП решили отказаться от адаптера, и пистолет-пулемет теперь представляется только со шнековым магазином. Металлический приклад складывается вверх-вперед.
П истолет- пулемет АЕК-919К «Каштан»
Калибр…9 мм
Патрон…9x18 ПМ
Масса оружия без патронов…1,78 кг
Длина оружия:
с выдвинутым прикладом… 485 мм
с убранным прикладом… 325 мм
Длина ствола…167 мм
Начальная скорость пули…315 м/с
Темп стрельбы… 900 выстр./мин
Боевая скорострельность… 40/100 выстр./мин
