«Карманная» модификация пистолета МР-448 «Скиф-Мини» отличается патроном - 9x17 «курц» (аналог.380 АСР) и уменьшенными размерами.
Пистолеты-пулеметы ПП-91 «Кедр» и ПП-9 «Клин»
Пистолет-пулемет ПП-91 «Кедр» со сложенным и с откинутым прикладом
Пистолет-пулемет
В начале 1990-х годов Министерство внутренних дел, желавшее получить оружие, заполняющее нишу между пистолетом ПМ и укороченным автоматом АКС 74У, выдало заказ на разработку малых пистолетов-пулеметов. Оружейные КБ обратились к опытным пистолетам-пулеметам, разработанным по заказу Министерства обороны в начале 1970-х годов. Среди таковых была и конструкция Е.Ф. Драгунова, воплощенная затем в двух образцах -ПП-91 «Кедр» («Конструкция Евгения Драгунова») и «Клин». Их доработкой и доводкой на Ижевском Механическом Заводе («Ижмех») руководил старший сын Е.Ф. Драгунова - М.Е. Драгунов. «Клин» в 1994 г. поступил на вооружение МВД. Производство пистолетов-пулеметов поставил Златоустовский Машиностроительный Завод (ЗМЗ).
Пистолеты-пулеметы построены по модульной схеме. Автоматика действует на основе отдачи свободного затвора. «Кедр» рассчитан под патрон 9x18 ПМ, «Клин» - еще и под 9x18 ПММ. Как и в пистолете ПММ, в «Клине» винтовые канавки на стенках патронника задерживают отпирание. Рукоятка затвора расположена слева, что должно ускорить приведение оружия в боевую готовность.
Ударный механизм - курковый, с «завалом» курка и выстрелом с переднего шептала. Справа над спусковой скобой расположен флажковый переводчик-предохранитель, задающий режимы одиночного (среднее положение) и непрерывного (верхнее положение) огня. В положении «предохранитель» он блокирует спусковой крючок и затвор, при этом флажок «выглядывает» внутрь спусковой скобы. Ударно-спусковой механизм собран в отдельном корпусе, вставляемом внутрь затворной (ствольной) коробки и легко извлекаемом при разборке: прием, заимствованный у пистолета ТТ и облегчающий разборку и сборку оружия.
Пистолет-пулемет снабжен пластмассовой пистолетной рукояткой, складывающимся вперед-вверх легким металлическим прикладом. Прицельные приспособления включают регулируемую мушку с ограждением и прицел с перекидным L-образным целиком с прорезью на одном плече и диоптром на другом. При раскладывании приклада целик поворачивается, так что при сложенном прикладе стрельба ведется с открытым прицелом, а при откинутом - с диоптрическим, обеспечивающим более точную наводку.

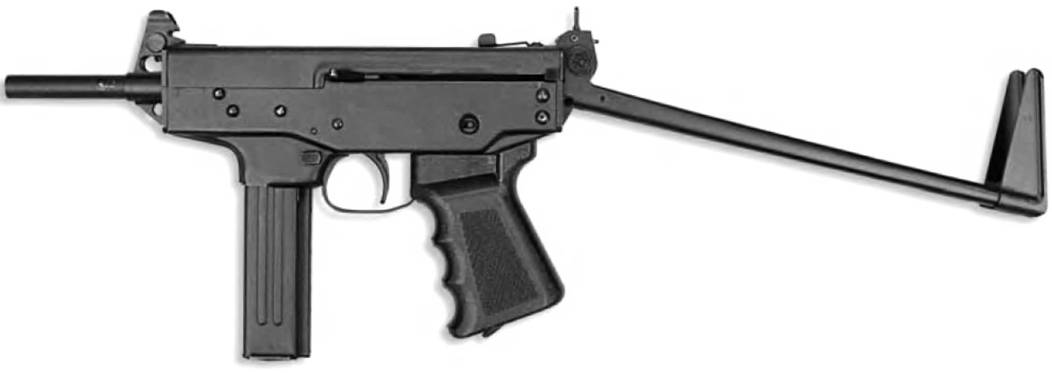

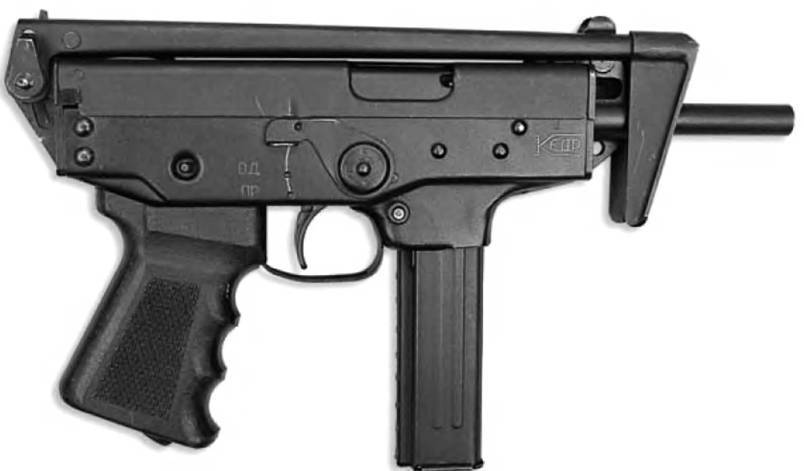

Пистолет-пулемет ПП-9 «Клин»

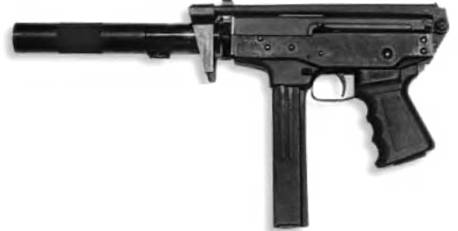

Пистолет-пулемет «Кедр-Б» с интегрированным глушителем
Неполная разборка пистолета-пулемета ПП-9 «Клин»

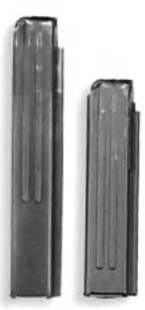

Магазины на 20 и 30 патронов
Питание - из прямых коробчатых металлических магазинов с шахматным расположением патронов. Горловина, в которую вставляется магазин, повышает надежность системы питания, а также служит для удержания оружия второй рукой. Кнопочная защелка магазина и останов затвора, отпускающий затвор после вставления снаряженного магазина, способствуют быстроте перезаряжания.
При стрельбе штатными патронами из «Клина» одиночными выстрелами с откинутым прикладом с упора на дальности 25 м пули укладываются в круг радиусом 68 мм, очередями - около 300
Пистолет-пулемет ОЦ-02 «Кипарис»
Калибр…9 мм
Патрон…9x18 ПМ
Масса оружия без патронов
(с 30-местным магазином)…1,6 кг
Масса оружия с 20-местным
магазином, ПБС и ЛЦУ…2,1 кг
Длина оружия:
с откинутым прикладом и с ПБС… 730 мм
с откинутым прикладом без ПБС… 595 мм
со сложенным прикладом с ПБС… 452 мм
со сложенным прикладом…317 мм
Длина ствола…156 мм
Начальная скорость пули… 320 м/с
Темп стрельбы… 750-1050 выстр./мин
Прицельная дальность…75 м
Емкость магазина…20 или 30 патронов

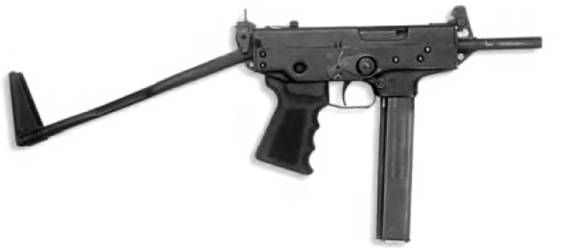

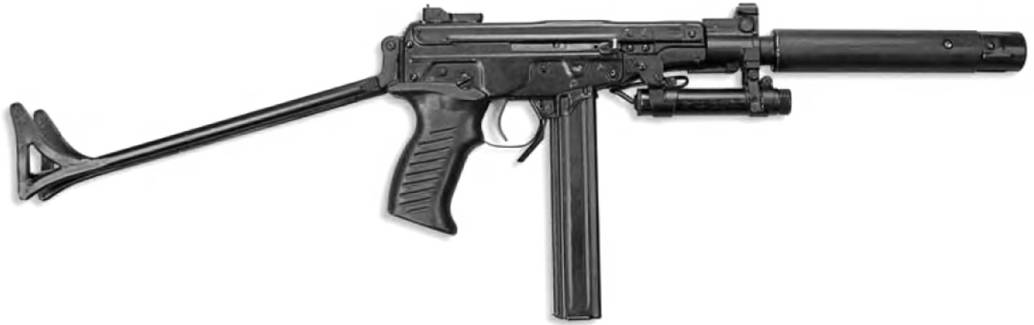

Пистолет-пулемет ОЦ-02 «Кипарис» с откинутым прикладом, установленными ПБС и ЛЦУ

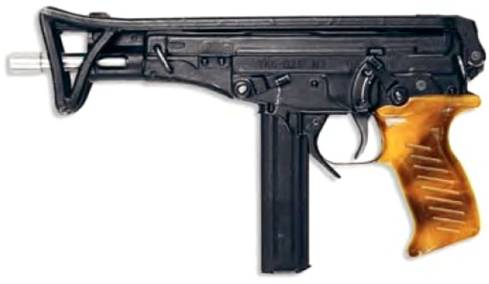

Пистолет-пулемет ОЦ-02 «Кипарис» со сложенным прикладом

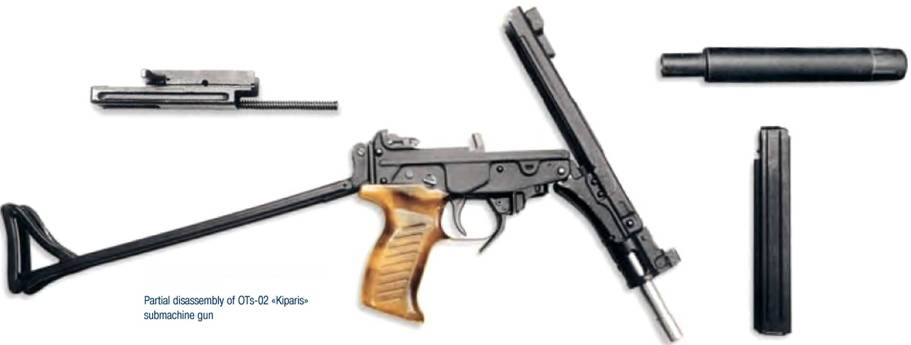

Неполная разборка пистолета-пулемета ОЦ-02 «Кипарис»
Другим пистолетом-пулеметом, также из задела 1970-х годов, стал 9-мм ОЦ-2 «Кипарис», разработанный под штатный пистолетный патрон 9x18 ПМ в ЦКИБ СОО (г. Тула) Н.М. Афанасьевым при участии В.К. Панфилова и Д.М. Плешкова.
Автоматика - на основе отдачи свободного затвора. Ствол с затворной коробкой шарнирно соединен с корпусом ударно-спускового механизма и при разборке откидывается вниз. Ударный механизм - курковый, собран отдельно и при разборке снимается целиком, выстрел производится с переднего шептала. В тыльной части корпуса ударно-спускового механизма смонтирован механический замедлитель темпа стрельбы, повышающий устойчивость и управляемость оружия за счет снижения темпа.
Флажковый переводчик-предохранитель расположен слева и задает режимы одиночного и непрерывного (автоматического) огня.
Легкий металлический приклад складывается вверх-вперед. По израсходовании патронов в магазине выступ его подавателя включает останов затвора.
Секторный прицел - с барабанчиком (кулачком) по типу пистолета АПС. Мушка регулируется при пристрелке. Предусмотрено крепление лазерного целеуказателя (ЛЦУ) и глушителя (ПБС) без упругих элементов.
Сравнительно длинный для данного класса пистолетов-пулеметов ствол и ряд мер, повышающих устойчивость при стрельбе, позволили достичь неплохих показателей кучности: при стрельбе с упора без приклада на дальности 25 м пули одной очереди укладываются в круг радиусом 67 мм, а лучшая половина попаданий - 28 мм. С прикладом соответственно - 64 и 22 мм. При стрельбе очередями все пули ложатся в круг радиусом около 100 мм.
Пистолет-пулемет ПП-90 и ПП-90М

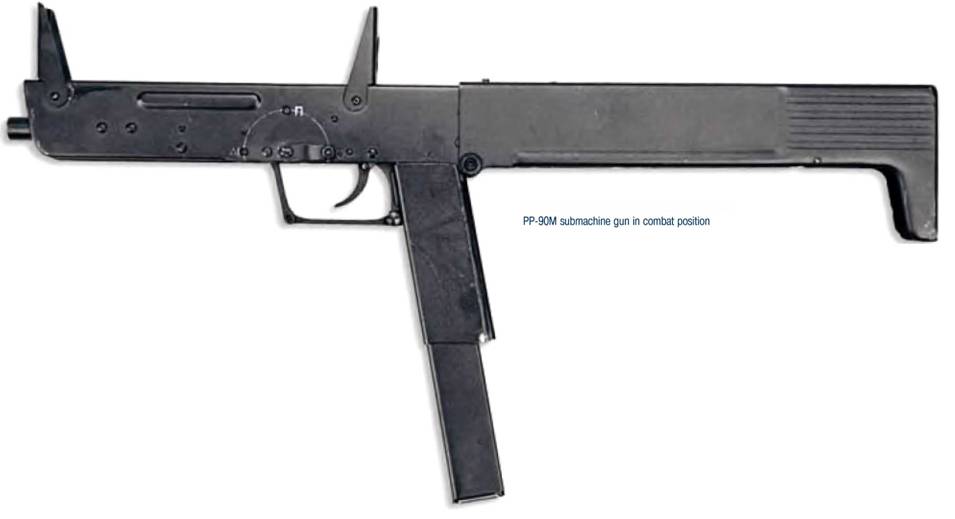

Пистолет-пулемет ПП-90М в боевом положении

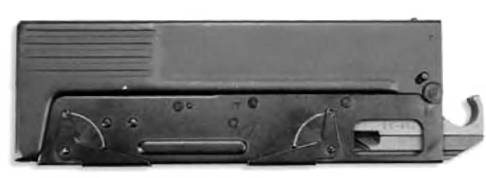

Пистолет-пулемет ПП-90М в сложенном положении
Пистолет-пулемет ПП-90
Калибр…9 мм
Патрон…9x18 ПМ (57Н181С), 9x18 ПБМ (7Н25)
Масса оружия без магазина…1,42 кг
