Тип Jianghu III (пр. 053НТ) - 3 единицы
Название № Завод-строитель Вступление в строй
Huangshi 535 Верфь «Hudong», Шанхай 14.12.86
Wuhu 536 То же 01.01.87
Zhoushan 537 То же 01.01.93

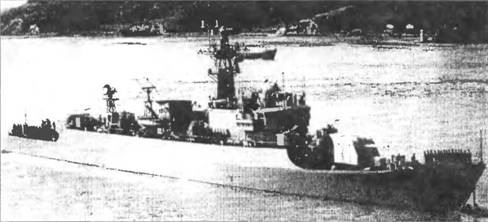

ФРЕГАТ WUHU
Водоизмещение, т:
стандартное… 1610
полное… 1924
Главные размерения, м:
длина наибольшая… 103,2
ширина наибольшая…,…,…10,8
осадка при полном водоизмещении… 3,1
Главная энергетическая установка:
тип…дизельная
количество х тип ДА,-
– суммарная мощность, л.с…2 х 18Е 390 - 24 ООО
количество гребных винтов… 2
Скорость хода наибольшая, уз… 28
Дальность плавания, мили:
ходом 18 уз… 2 700
ходом 15 уз…,…4 000
Экипаж, чел. (в том числе офицеров)… 200 (30)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…YJ-11*, YJ-2 2*
количество ПУ х направляющих (тип ПУ)… 4x2 (ТПК)
боекомплект… 8 ПКР С-801,в, 8 ПКР С-802 1*
РЛС сопровождения НЦ и УО ПКР…тип 352 («Square Tie»)
Артиллерийские комплексы:
количество АУ х стволов…2x2 - 100/56
РЛС сопровождения МЦ и УО…Sun Visor В» («Якорь-М»)
количество АУ х стволов (тип АУ) 4 х 2 - 37/67 (В-11)
РЛС УО… тип 343 («Rice Lamp»)
Противолодочное:
количество РБУ х стволов (тип РБУ)…2 х 5-252-мм (РБУ-1200)
боекомплект…40 РГБ-12
Минное:
боекомплект…60 мин заграждения
Радиоэлектронное:
РЛС обнаружения ВЦ и НЦ тип 354 MX 902 («Фут-Н»)
РЛС навигационная… тип 756 («Fin Curve»)
активные средства РЭП… тип 929
пассивные средства РЭП
(количество ПУ х направляющих)…тип 945 (2 х 26 - 60-мм)
ГАС с подкильной антенной… ЕН-5
1* На Huangshi и Wuhu.
2* На Zhoushan.
Фрегаты данного типа являются развитием фрегатов типа Jianghu. В отличие от базового проекта они имеют на вооружении ПКРК нового поколения. На Huangshi и Wuhu комплекс YJ-1 (CSS-N-4 «Sardine» по классификации NATO), а на Zhuushuп~комплекс YJ-2 (CSS-N-8 «Sac cade» по классификации NATO). В период с 1990 по 1992 гг. в Шанхае для ВМС Таиланда было построено четыре корабля данного типа, незначительно отличающихся от основного проекта. На двух из них могут базироваться вертолеты. Для обеспечения благоприятных условий боевого использования ПКРК и 37-мм зенитных автоматов их подняли на первый ярус надстройки, который простирается на всю ширину верхней палубы и расположен между 100-мм АУ. Он выполнен из стали, а ходовая рубка, мачты и БИП - из алюминиево-магниевых сплавов. БИП по бортам защищен 8-мм противоосколочной броней. ЭЭС состоит из четырех ДГ по 400 кВт и одного аварийного ДГ мощностью 120 кВт. Автономность по запасам провизии 10
Тип Jianghu IV (пр. 053 НТ(Н))

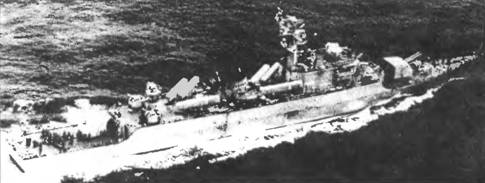

ФРЕГАТ SIPING
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Si ping 544 Верфь «Hudong»(Шанхай 01.01.84 01.09.85 01.11.86
Водоизмещение, т:
стандартное… 1550
полное…,… 1865
Главные размерения, м:
длина наибольшая… 103,2
ширина наибольшая… 10,8
осадка при полном водоизмещении… 3,1
Главная энергетическая установка:
тип…›…дизельная
количество х тип ДА,-
– суммарная мощность, л.с…2 х 12Е 390- 14 400
количество гребных винтов…2
Скорость хода наибольшая, уз… 26
Дальность плавания, мили:
ходом 18 уз… 2 700
ходом 15 уз… 4 000
Экипаж, чел. (в том числе офицеров)… 200 (30)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса… HY-2
количество ПУ х направляющих (тип ПУ)… 1 х 2 (ангар)
боекомплект… 2 ПКР С-201
РЛС сопровождения НЦ и УО… тип 352 («Square Tie»)
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 1 x 1 - 100/55 («Compact»)
РЛС сопровождения МЦ и УО… «Sun Visor В» («Якорь-М»)
резервная оптическая СУ…,…«Naja»
количество АУ х стволов (тип АУ)…4 х 2 - 37/67 (В-11)
Противолодочное:
количество ТА х труб (тип ТА)…2 х 3 -324-мм (ILAS)
боекомплект… 12 торпед Yu-2 (Mk-46 мод. 1)
количество РБУ х стволов (тип РБУ)…2 х 5-252-мм (РБУ-1200)
боекомплект…40 РГБ-12
Авиационное:
количество х тип вертолетов…1 х «Dauphin» FA. 365 N
оборудование ВПП…светотехническое с системой
принудительной посадки «Safecopter»
тип ангара…палубный
Радиоэлектронное:
РЛС обнаружения ВЦ и НЦ… тип 534 MX 902 («Фут-Н»)
РЛС навигационная…тип 956 («Дон-2») или тип 756 («Fin Curve»)
средства РТР…2/RW-23-1 («Jug Pair»)
пассивные средства РЭП
(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6 - 130-мм),
тип 945 (2 х 26-60-мм)
ГАС с подкильной антенной… ЕН-5
Siping является развитием фрегата Jianghu. Изначально корабль строился по базовому проекту. Однако в процессе достройки была предпринята попытка устранить его недостатки.
В частности, вместо кормовой пары ПУ ПКР и 100-мм АУ смонтировали ВПП вместе с ангаром для вертолета. Противолодочное вооружение усилили за счет 324-мм ТА итальянского производства, а устаревшую носовую спаренную 100-мм установку заменили на французскую одноствольную автоматическую такого же калибра с оптоэлектронным директором. В настоящее время Siping используется как опытный корабль Он не пошел в серию из-за небольшого числа ПКР, большой стоимости 100-мм АУ французского производства и отсутствия ЗРК. Корабль послужил прототипом для фрегатов типа Jiangwei.
