Длина наибольшая, м…59,5

Ширина корпуса наибольшая, м…6,3

Осадка средняя, м…5,4

Архитектурно-конструк-

тивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…50

Экипаж, чел… 33 (5 офицеров)

Энергетическая установка:

– тип…ДЭУ с полным

электродвижением

– число х мощность ДГ, кВт…4 х 405

– число х мощность ГЭД, л.с…1 х 4600

– число гребных валов…1

– число групп АБ х число

элементов в группе…4 х 120

Скорость полного хода, уз:

–

надводная…11

– в режиме РДП…11

– подводная…21,5

Дальность плавания (при скорости, уз.), мили:

– надводная…6000(8)

– экономическая подводная…400(4)

Вооружение Торпедное:

– число х калибр ТА, мм…8x533 -боезапас торпед…14

– тип торпед… AEG SUT (Германия)

Радиоэлектронное:

– тип АСБУ…"Signaal М8 Mod 24"

– состав ГАС…CSU 3 с трактами ШП,

ЭП, ОГС ф. "STN Atlas Elektronik GmbH"), ГАС DUUX 2 (ф. "Thomson Sintra")

– тип системы электронного

противодействия…"Thomson - CSF DR 2000 U"

– тип РЛС…"Thomson - CSF Calypso"

(навигац.) и СОРС

Находящиеся с 1977-1978 гг. в составе ВМС Эквадора две ДПЛ типа 209/1300 были построены в ФРГ. По наружному виду и основным ТТХ они близки к ДПЛ типа Sabalo ВМС Венесуэлы. В 1983-1984 гг. обе ПЛ находились на ремонте в Германии В настоящее время базируются на Guayaguil.

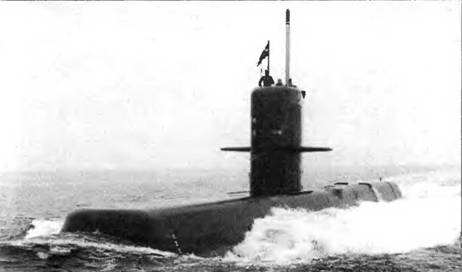

Торпедно-ракетные ПЛ типа GAL

Основные ТТХ

Водоизмещение, т:

– надводное…540

– подводное…600

Длина наибольшая, м…48,5

Ширина корпуса наибольшая, м…4,8

Осадка средняя, м…4,3

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…

Экипаж, чел…30

Энергетическая установка:

– тип…ДЭУ

с полным электродвижением -число х мощность ДГ, кВт…2x405

– число х мощность (тип)

дизелей в составе ДГ, л.с…2 х 600 (MTU 12V493 Az80)

– число х мощность ГЭД, л. с…1 х 1800

– число гребных валов…1

– число групп АБ х число

элементов в группе…3 х 126

Запас топлива, т…30

Скорость полного хода, уз:

– надводная…11

– подводная…17

Дальность плавания (при скорости хода, уз), мили:

– надводная…3600 (11)

– в режиме РДП…5000(6)

– подводная…200(5)

Вооружение

Ракетно-торпедное:

– число х калибр ТА, мм…8x533

– боезапас ракет и торпед…10

– тип ракет…"Sub-Harpoon" (США)

– тип торпед…NT-37E (США)

Радиоэлектронное:

– тип СУО…TIOS

– состав ГАС…ГАК "STN Atlas Electronic"

CSU-3 (с носовой антенной, CSU 3-2) -

ГАС EDO 1110 с бортовой антенной (ШПС), - ОГС "STN Atlas Electronic" IC-80

– тип РЛС…Kelvin-Hughes

1006 (навигация и поиск)

– тип СОРС… "Elbit Timnex 4СН (V) 1"

– тип перископов…ф. "Kollmorgen

тип 901 (атаки), тип 902 (поиска)

– навигационные средства…"Magnavox" SATNAV

Заказаны в апреле 1972 г. и строились для ВМС Израиля фирмой "Vickers Ltd" (Великобритания) по лицензии ф. IKL (Германия), как 'Vickers Туре 540". Модернизировались в 1994 г., однако, в марте 1996 г. было объявлено, что эти ПЛ будут исключены из состава флота по мере вступления в строй ПЛ типа Dolphin германской постройки. В 1999 г. были проданы Израилем Эквадору. Предполагается, что из трех ПЛ, одна будет использована на запчасти.

Конструктивно ДПЛ типа GAL представляют собой уменьшенную модификацию ПЛ типа 209. Ранее сообщалось о наличии на этих ПЛ ЗУР самообороны (система SLAM).

В 1987-1988 гг. торпедами NT 37Е были заменены устаревшие Мк 37. В 1994-1995 гг. были модернизированы СУО и системы обнаружения целей, и внедрены дополнительные меры по снижению помех работе ГАС и обесшумливанию.

В результате модернизаций ПЛ были удлинены в конце 80-х годов на 3,5 м, (длина ПК составила 32 м).

В 1983 г. было обеспечено использование с этих ПЛ ПКР "Sub-Harpoon" и соответственно модернизирована СУО и система стрельбы из ТА.

ТА обеспечивают торпедную стрельбу самовыходом.
