Водоизмещение надводное, т…1200 - 1500
Длина наибольшая, м…50-60 (для 1500 т)
Ширина корпуса наибольшая, м…6,1
Глубина погружения оперативная, м…250-300
Энергетическая установка:
– тип…комбинированная
(ДЭУ с полным электродвижением и воздухонезависимая электроэнергетическая установка)
Скорость полного подводного хода, уз…свыше 20
Вооружение Торпедное:
– число х калибр ТА, мм…8 х 533
– тип оружия…противолодочные и противокорабельные торпеды, мины
Радиоэлектронное:
–
– тип ГАК…"Atlas Electronic" CSU-90
или его развитие
– тип РЛС…ф. "Kelvin Hughes"
или "Тепла"
– тип РЭБ…ф. "RACAL" или "Thorn"
– тип перископов…оптоэлектронные
С сентября 1994 г. фирмой "Kockums", в Malmo (подразделение "Kockums Submarine Systems АВ") ведется проектирование ПЛ нового поколения - ПЛ 2000 (Submarine 2000) При этом было проработано до 100 вариантов, отражающих различные концепции проектирования. Все варианты были проанализированы по критерию "'стоимость - эффективность". При проектировании ПЛ особое внимание было уделено вопросам дальнейшего снижения шумности, уменьшения гидролокационной заметности, оптимизации скорости полного хода и мощности ЭУ, устойчивости ПЛ к воздействию оружия.
На базе предварительных проработок был определен облик ПЛ, названный "камбалой" с движителем типа "pump-jet" и дистанционно управляемым необитаемым аппаратом для наблюдения.
В конце 1994 г. Министрами обороны Швеции, Дании и Норвегии было подписано соглашение о совместной разработке неатомной ПЛ. С этого момента шведская Submarine 2000 стала совместным проектом Viking.
В 1995 г. были разработаны тактико-технические требования и определены возможности промышленности стран - участниц. В качестве головного разработчика утверждена шведская ф. "Kockums".
Было определено и потребное количество новых ПЛ для стран - разработчик проекта: 2 ед. для Швеции (до 2010 г.), 4 ед. для Дании (со сдачей головной к 2005 г.), 4 ед. для Норвегии (со сдачей головной после 2005 г.). Всего 10 кораблей.
В ходе дальнейших работ была выработана концепция проекта - модульная конструкция ПЛ, как средство избежать чрезмерных расходов при попытке удовлетворить требованиям разных стран.
Требования Норвегии предусматривают большую дальность плавания и скорость полного подводного хода, поэтому вариант ПЛ для Норвегии длиннее на 10 м и на 300 т имеет большее водоизмещение.
Оперативная глубина погружения была согласована в диапазоне 250-300 м. Архитектурно-конструктивная схема - однокорпусная.
Водоизмещение ПЛ с полностью воздухонезависимой ЭУ - 1200 т, с комбинированной - 1500 т). Длина -соответственно 50 и 60 м, ширина - порядка 6,0 м.
"Камбалообразный" вариант проекта был отвергнут, а ограждение ПМУ решено минимизировать с учетом требований гидролокационной скрытности и обеспечивания возможности управления ПЛ с мостика и размещения ПМУ. Использование непроникающих в корпус перископов позволило разместить ЦП не в центре ПЛ, под ПМУ, а в нос, сразу за торпедным отсеком.
В
Новые ПЛ предполагается вооружить 8-ми 533 мм ТА с боезапасом противолодочных торпед, мин и противокорабельных ракет.

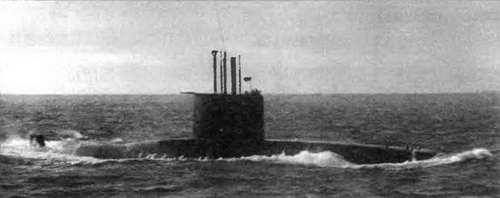

Торпедные ПЛ типа Gotland
Основные ТТХ Водоизмещение, т:
– надводное…1380
– подводное…1490
Длина наибольшая, м…60,6
Ширина корпуса наибольшая, м… 6 0
Осадка средняя, м…5.6
Запас плавучести, %…ок. 8
Архитектурно-конструктивный тип…однокорпусная
Глубина погружения, м…200
Автономность подводная, сут…14
Экипаж, чел…28 (5 офицеров)
Энергетическая установка:
– тип…комбинированная (ДЭУ
с полным электродвижением и вспомогательная воздухонезависимая электроэнергетическая установка со Стирлинг-генераторами)
– число х мощность ДГ кВт…2x760
– число х мощность (тип)
дизелей в составе ДГ, л.с…2 х 1300 ("Hedemora"
V12A/15-UD (VA-185), -число х мощность (тип) ГЭД, л.с…1 х 3600 (ASEA)
– число гребных валов…1
– число х мощность (тип)
воздухонезависимой установки. кВт…2 х 75 ("Stirling
VA-275R Mk2")
– тип элементов АБ…ф. "Varta"
Скорость полного хода, уз:
– надводная…11
– в режиме РДП…10
– подводная при ходе под АБ…20
– подводная при работе
воздухонезависимой ЭУ…6
Вооружение
Торпедное:
– число х калибр ТА, мм…6 х533 иЗ х400
– боезапас торпед (калибр), мм…12 (533) и 6 (400)
– тип (калибр)торпед, мм…12 "тяжелых"типа 61
или типа 613(533) и 6 "легких" типа 43Х (43X0) (400)
– тип самотранспорти-
рующихся мин…Mine Туре 42
(на базе торпед типа 42)
– число мин, принимаемых
взамен торпед…12
– число минных контейнеров х
число (тип) мин…2x24 ("Banny")
Радиоэлектронное:
– тип АСБУ…ф. "Celsius-Teen" типа
9SCS МкЗ (обозначение ВМФ Швеции - SESUB 940А)
