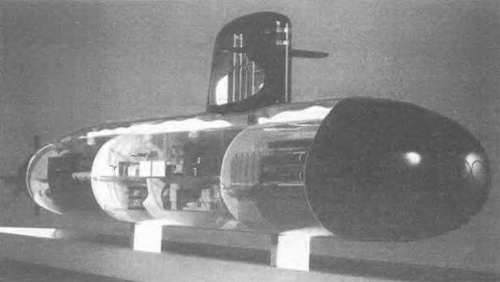

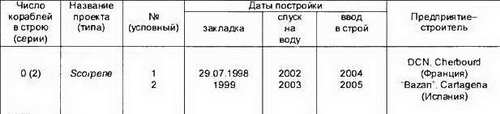

Корпус ПЛ будет изготовлен из стали HLES-80, аналогичной по свойствам применяемой на АПЛ ВМС США. Конструкция Scorpene модульная, причем модули поставляются на сборку уже укомплектованными.
В варианте AM 2000 ПЛ оснащается вспомогательной ЭУ работающей с доступа атмосферного воздуха типа MESMA, при работе которой длительность плавания в подводном положении ПЛ увеличится до 20 суток при дальности плавания более 1500 миль.
Установка MESMA предусмотрена и на дизель-электрический вариант Scorpene - СМ 2000, путем врезки в ПК дополнительного отсека - модуля с этой ЭУ.

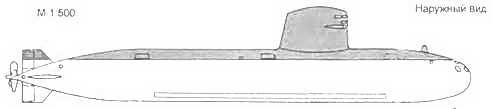

Основные ТТХ
Водоизмещение, т:
– надводное…1260
– подводное…1390
Длина наибольшая, м…59,5
Ширина корпуса наибольшая, м…6,2
Осадка средняя, м…5,5
Архитектурно-конструк-
тивный тип…однокорпусная
Глубина погружения оперативная, м…250
Автономность, сут…50
Экипаж, чел…32 (5 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ кВт…4x405
– число х мощность (тип)
дизелей в составе ДГ л.с…4 х 600
(MTU 12V 493 AZ80 GA31L)
– число х мощность ГЭД, л.с… 1 х 4600 -число гребных валов…1
– число групп АБ х число
элементов в группе…4 х 120
Скорость полного хода, уз:
– надводная…11
– подводная…21,5
Дальность плавания (при скорости, уз.), мили:
– в режиме РДП… …8200(8)
– подводная…16 (21,5) или 400 (4)
Вооружение
Торпедное:
– число х калибр ТА, мм… 8x533
– боезапас торпед…14
– тип торпед…AEG SUT Modl (Германия)
Радиоэлектронное:
– тип ГАС…CSU 3 с трактами
ШП, ЭП, ОГС сигналов, (ф. "STN Atlas Elektronik GmbH").
– тип системы электронного
противодействия…"Thomson CSF DR2000U"
– тип РЛС…"Thomson CSF Calipso"
(навигац.) и СОРС

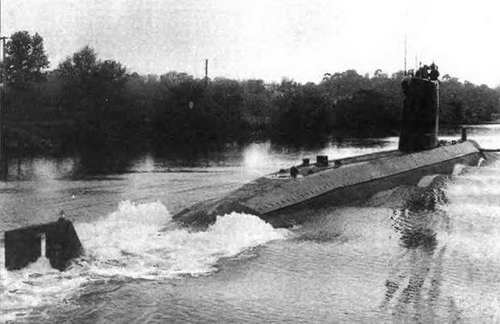

Построенные в Германии для чилийских ВМС две ПЛ типа Thomson относятся к третьей модификации ПЛ типа 209. Подобные ПЛ ранее были поставлены Германией в Венесуэлу и Эквадор. Чилийские ПЛ отличаются по внешнему виду от них более развитой, с плавными образованиями надстройкой и увеличенным по высоте ограждением рубки, что связано с обеспечением мореходности ПЛ. По основным ТТХ указанные выше ДПЛ типа 209/1300, поставляемые Германией в латиноамериканские страны, практически одинаковы. В 1990-1991 гг. на обеих ДПЛ в Talcahuano был проведен ремонт. При этом было частично заменено РЭВ, установлен более совершенный ГАК CSU 90 вместо CSU-3.

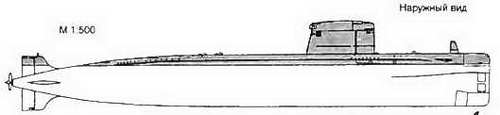

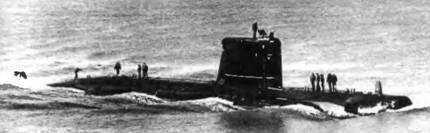

Основные ТТХ
Водоизмещение, т:
– надводное…2070
– подводное… 2450
Длина наибольшая м… 90,0
Ширина корпуса наибольшая, м…8,1
Осадка средняя, м…-…5,5
Запас плавучести, %…ок. 18
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения оперативная, м…200
Автономность, сут…56
Экипаж, чел…68
Энергетическая установка:
– тип…ДЭУ
– число х мощность (тип)
дизелей, л. с…2 х 1840 ("Admiralty Standart
Range" 16WS-ASR-1) -число х мощность ГЭД, л.с…2 х 3000
– число групп АБ х число
элементов в группе…2 х 224
– число гребных валов…2
Скорость полного хода, уз:
– надводная…15,0
– подводная…17,5
– в режиме РДП…11,0
Дальность плавания (при скорости хода, уз), мили: -надводная…9000 (12)
– в режиме РДП…11000 (8)
– подводная…ок. 180(4)
Запас топлива, т…250 (в перегрузку
ок. 400)
Вооружение
Торпедное:
– число х калибр носовых ТА, мм…6 х 533
– число х калибр кормовых ТА, мм…2 х 533
– боезапас торпед…22
– тип торпед…SUT, управляемые
по проводам (Германия), Мк 8 прямо-идущие (Великобритания)
– тип УБЗ…op.SISDEF^h)
Радиоэлектронное:
– тип АСБУ…ISUS-90 (Германия)
– тип ГАК…ф. "Atlas Electronik
типа CSU-90*
– тип РЛС…ф. "Kelvin-Hughes"
типа 1006", и СОРС
– тип перископов…СК-24 (поисковый),
СН-74 (атаки) ф. "Pilkington Optronics"
ПЛ строились в Великобритании по заказу ВМС Чили. Их сдача, намеченная на 1975 г, была задержана на год из-за неполадок в электрооборудовании. Должны быть заменены на ПЛ типа Scorpene.
Кормовые (короткие) ТА, предназначенные для самоходных ГПД типа Мк 23, сейчас не используются. Для постановки ГПД используются пусковые установки U.K. Mk 2 (носовые) и Mk Mod 1В (кормовые).
ПЛ намечалось вооружить английскими торпедами "Tigerfish". Более подробно о конструкции ПЛ Oberon (см. ПЛ Otama ВМС Австралии).
* Первоначально был установлен ГАК в составе Туре 2007 (ШПС), Туре 187 (ГЛС), Velox (ОГС) и Туре 719 (ЗПС)
Швеция
Торпедная ПЛ типа ViIking (Submarine 2000)
Основные ТТХ
