Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)
Шрифт:

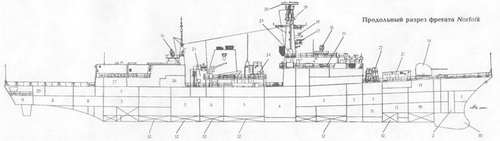

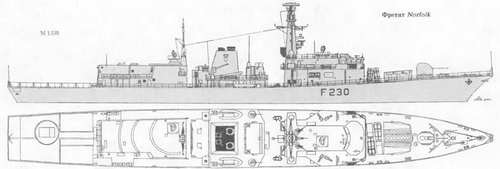

2. Цепной ящик
3 Кубрики личного состава
4 Носовой отсек ДГ (2 ед.)
5. Носовое машинное отделение (2 ГТД)
6. Отсек вспомогательных механизмов
7. Кормовой отсек ДГ (2 ед.) 8 Провизионные кладовые
9. Румпельное отделение
10. Погреб 114-мм патронов
11. Помещения акустиков
12. Топливные цистерны
13. Подбашенное отделение 114-мм АУ
14. 114-мм АУ
15. ПУ НУРС системы "Sea Gnat"
16. АП РЛС тип 911
17. АП навигационной РЛС тип 1007
18 Колонка ОЭСУ 8B/CREOD
19 АП средств THORN EMI UAT
20 АП РЛС тип 966 (I)
21. ВПУ ЗРК "Sea Wolf
22. ТПК ПКРК "Harpoon"
23. АП системы SATCOM
24. 30-мм АУ
25. Выгородка малошумных ДГ
26. Торпедное отделение
27. Авиационные мастерские
28. Ангар
29. Помещение ГПБА
30. Обтекатель антенны ГАС тип 2050
пассивные средства РЭП
(количество ПУ х направляющих) «Sea Gnat» (4 х 6-130-мм);
ложные цели типа DLF (2 ед.)
ГАС с антенной в носовом бульбовом обтекателе тип 2050
ГАС с пассивной ГПБА. тип 2031Z!*
ГАС активно-пассивная с ГПБА тип 2087 LFAS 4*
система противоторпедной защиты гип 182 или SLO-25A

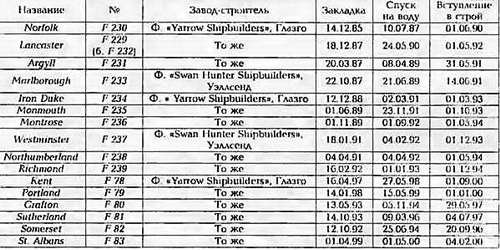

'* Г F 229 по F 236 2* Начиная с F 237. '* С F 229 по F 239. " С F 78 по F 83.
Проектирование многоцелевого фрегата пр.23 велось фирмой «Yarrow Shipbuilders)) с учетом опыта боевых действий в Фолклендском конфликте. Предусмотрена возможность тесного взаимодействия с кораблями стран NATO. Фрегаты типа Iron Duke заменили в составе ВМС Великобритании фрегаты типов Leander и Broadsword первой серии. Первоначально планировалось, что вся серия составит 23 единицы. Но ее ограничили, отдав предпочтение кораблям нового поколения. При проектировании за основу был взят Amazon. Обводы корпуса оптимизировали для снижения гидродинамического сопротивления на больших ходах и снижения амплитуды качки (как бортовой, так и килевой). Фрегат имеет цельносварной стальной корпус со смешанным набором, с усиленными продольными связями, разделенный водонепроницаемыми переборками на 16 отсеков. Для обеспечения живучести кабельные трассы и ряд систем имеют противоосколоч-ную защиту и проложены по бортам и килю. Корабль разделен на несколько (по некоторым данным, на пять) противопожарных зон с независимыми средствами дымопоглощения и борьбы с пожарами. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Надстройки разбиты на три отдельных блока и также выполнены из стали. Все их поверхности имеют наклон под углом 7° внутрь для уменьшения отражения РЛ-сиг-налов. Для снижения теплового излучения установлены специальные фильтры и устройства охлаждения дымоходов. Все двигатели и механизмы размещены на звукоизолирующих платформах и фундаментах. Малошумные ВРШ оборудованы системой подвода воздуха к лопастям. Предусмотрена возможность создания воздушной завесы на корпусе в районе шумящих отсеков ТА имеют систему автоматического перезаряжания, скорость перезарядки девять минут. Система стабилизации качки включает бортовые управляемые рули. Фрегаты пр.2.3 являются первыми в мире кораблями, имеющими ГЭУ по схеме CODLAG. Ее появление вызвано требованием обеспечить длительный малошумный ход при использовании буксируемой антенной решетки. ГЭУ фрегата работает в четырех режимах: малый ход с минимальным уровнем шумов при отключенных главных редукторах; полный и самый полный ход при работе ГТД на винты через редукторы совместно с ГЭД; промежуточный ход при работе одного ГТД на один винт и одного ГЭД на другой винт при отключенном редукторе; маневрирование при использовании только ДД, винты работают на задний ход только от ГЭД. Питание ГЭД обеспечивают четыре ДГ. Два из них размещены в носовом МО, два других, с двухкаскадной амортизацией- выше верхней палубы в надстройке за дымовой трубой. По утверждению английских специалистов, маневренные качества Iron Duke лучше, чем у других английских фрегатов. Корабельную электросеть обеспечивают два машинных преобразователя мощностью 945 кВт и резервный ДГ мощностью 250 кВт. Все вспомогательные механизмы корабля имеют электроприводы. Управление f JV и вспомогательными механизмами полностью автоматизировано и объединено в единую систему управления. Начиная с 2001 г. на кораблях планируется модернизировать ЗРК «Sea Wolf» с установкой новых РЛС обнаружения низколетящих целей и управления огнем, приспособить ВПП для базирования вертолета «Merlin» ЕН 101, а в 2004 г. на шести последних кораблях серии (с F 78 по F 83) установить ГАС с ГПБА тип 2087 LFAS. На этих фрегатах будет усилен набор и обшивка корпуса в кормовой оконечности и установлен стальной бра-кет. Кроме того, в настоящее время на всех кораблях осуществляется последовательная модернизация БИУС, которая насчитывает пять фаз.
Тип Cornwall (Broadsword пр. 22

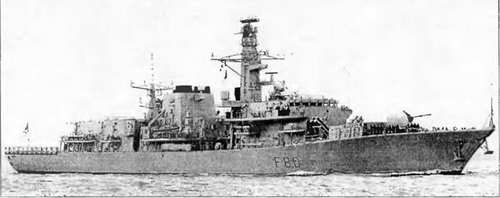

ФРЕГАТ CORNWALL
Водоизмещение, т:
стандартное. 4 200
полное 4 900
Главные размерения, м:
длина наибольшая 148,1
ширина наибольшая 14,8
осадка при полном водоизмещении 6,4
Главная энергетическая установка:
тип. газотурбинная, с раздельной работой
форсажных и маршевых двигателей
количество х тип форсажных ГТД -
– суммарная мощность, л.с 2 х SM1A -59 000
количество х тип маршевых ГТД -
– суммарная мощность, л.с 2 х RM3C -21 360
количество гребных винтов 2 BPLU
Скорость хода наибольшая, уз..30
Дальность плавания ходом 18 уз, мили. 4 500
Экипаж, чел. (в том числе офицеров) 250 (31) '*
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса «Нагроои»
количество ПУ х направляющих (тип ПУ) 2 х 4 (ТПК)
боекомплект..8 ПКР RGM-84D
СУ GWS-60
Зенитный ракетный комплекс:
тип комплекса «Sea Wolf»
количество ПУ х направляющих (тип ПУ).2x6 (ТПК)
боекомплект.32 ЗУР
СУ GWS 25 Mod 3 с двумя РЛС типа 911
Артиллерийские комплексы:
количество АУ х стволов (тип АУ).. 1x1 - 114/55 (Мк 8 «Vickers»)
количество АУ х стволов (тип АУ) 1 х 7 -30-мм («Goalkeeper»)
количество АУ х стволов (тип АУ). 2 х 1-30-мм (DS ЗОВ DES/MS1)
резервная ОЭСУ. «Sea Archer» GSA8B -*
Противолодочное:
количество ТА х труб (тип ТА)..2 х 3-324-мм (STWS Мк 2)
тип торпед «Stingrays
Авиационное:
количество х тип вертолетов 1 х «Lynx» НМА 3/8,
или «Sea Кшд» HAS 5, или «Merlin» НМ 101 оборудование ВПП светотехническое
тип ангара. палубный
Ради оэлект ронное:
БИУС. CASC 5 с системами Link 11, Link 14,
SCOT 1С SATCOM
РЛС обнаружения ВЦ и НЦ..тип 967/960
РЛС навигационная тип 1007
средства РТР«Thorn» и AT
1. Кубрики личного состава
2. Кубрики старшин
3. Подбашенное отделение 114-мм АУ
4. Погреб 114-мм патронов
5. Помещения акустиков
6. Погреб ЗУР
7. Носовая ЭЭС
8. Носовое машинное отделение
9. Кормовое машинное отделение
10. Кормовая ЭЭС
И. Румпельное отделение 12. 114-мм АУ
13. ПУ ЗРК "Sea Wolf"
14. Телевизионная колонка ОЭСУ "Sea Archer'
15. АП РЛС тип 911
16. ПУ НУРС системы "Se» Gnat"
17. ТПК ПКРК "Harpoon"
18. 30-мм АУ
19. АП навигационной РЛС тип 1007
20. АП РЛС тип 967/968
21. АП системы SCOT 1С SATCOM
22. 324-мм ТА
23. Вертолет "Lynx" НМЛ 3/8
24. Обтекатель антенны ГАС тип 2050
активные средства РЭП..тип 675 (2)
пассивные средства РЭП
(количество ПУ х направляющих). «Sea Gnat» (-1 х 6 130-м.м)
ГАГ с подкильной антенной inn 2050
ГАС с ГПБА тип 2031Z
система противоторпедной защиты. тип 182 или SLO-25A/«Nixie»
'* В поемное время будет увеличен до 301 человека
2" С телевизионным и инфракрасным каналами и двумя лазерными дальномерами.
При постройке фрегатов типа Broadsword данной серии был полностью учтен опыт англо-аргентинского конфликта. Кроме того, они приспособлены для роли флагманских и штабных кораблей. В отличие от предшествующей серии данные корабли получили на вооружение 114-мм АУ, ЗАК, ПКР «Нагрооп» (вместо ПКР «Exocet»), новые, более совершенные системы управления огнем (в частности, систему «Sea АгсЬег» GSA8B), новейшую ГАС типа 2050 (вместо типа 2016), лазеры, предназначенные для временного ослепления пилотов атакующих самолетов, с дальностью действия до одной мили, зенитные комплексы ближнего рубежа «Goalkeepers и четыре 30-мм АУ BMARC.
