тип комплекса eCrotale Naval»
количество ПУ х направляющих 1x8
боекомплект26 ЗУР VT-1
РЛС УОDRBC 32
Артиллерийские комплексы:
количество АУ х стволов (тип АУ). 1 х 100/55 («Compact» Mk 2)
количество АУ х стволов (тип АУ).2 х 2 - 40/70 («Breda»)
резервная ОЭСУ.3 х «Naja»
Противолодочное:
количество ТА х труб 4x1- 533-мм
тип торпед F 17Р
СУ DLT-5
Авиационное:
количество х тип вертолетов 1 х SA 365F «Dauphm II»
оборудование ВПП. светотехническое с системой
принудительной посадки «Saraaha».
тип ангара.
Ради оэлект ронное:
БИУС TAVITAC с системой Link W
РЛС обнаружения ВЦ и НЦ«Sea Tiger» (DRBV 15)
РЛС навигационная 2 х тип 1226
СУ оружием общекорабельная «Vega» с РЛС «Castor ПВ»
средства РТР. DR 4000
активные средства РЭП«Janet»
пассивные средства РЭП
(количество ПУ х направляющих) «Dagaie» (2 х 10- 127-мм)
ГАС с подкильной антенной.TSM 2630 «Diadon»
ГАС с буксируемой антенной «Sorel»

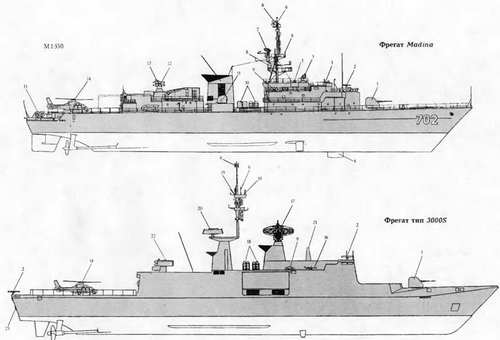

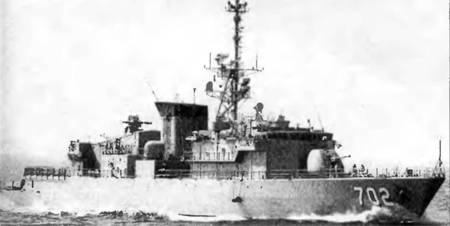

Контракт (известен как контракт «Sawari I») на постройку двух многоцелевых фрегатов с фирмой «Thomson-CSF» правительство Саудовской Аравии заключило в начале 1980 г. Они прежде всего предназначались для обеспечения безопасности торговых коммуникаций в районе Аравийского полуострова. В соответствии с контрактом фрегаты должны были стать уменьшенной версией французских эсминцев Georges Leygues. Фрегаты Саудовской Аравии имеют сходный состав вооружения (за исключением ПКРК и 40-мм ЗАК), дизельную ГЭУ (на Georges Leygues использована установка дизель-газотурбинная, только с раздельной работой двигателей). Они имеют гладкопалубный корпус, разделенный водонепроницаемыми переборками на 14 отсеков, с двойным дном на большей части длины, продольным набором, рамными шпангоутами. Корабли типа Madina из-за сравнительно небольших размеров обладают невысокой мореходностью, что ограничивает район их боевого использования. В качестве системы стабилизации использованы скуловые кили и активные управляемые рули. ГЭУ состоит из четырех 18-цилиндровых дизелей, работающих попарно на два ВФШ. Энергетическая установка размещена в двух смежных отсеках. В кормовом МО расположены редукторы и муфты сцепления, а в носовом - электростанция с двумя ДГ.
Фрегаты данного типа прошли модернизацию на верфи фирмы DCN в Тулоне: Madina - с января 1995 г по апрель 1997 г; Hofouf-c октября 1996 г. по июнь 1998 г., а остальные два корабля -с марта 1999 г. по середину 2000 г. В ходе этих работ установлены БИУС TAVITAC с системой Link W, ПКРК «Otomat», новые акустические приборы, система принудительной посадки вертолетов и ОЭСУ VIGY 105.
СОЕДИНЕННОЕ КОРОЛЕВСТВО ВЕЛИКОБРИТАНИИ И СЕВЕРНОЙ ИРЛАНДИИ
Великобритания является одним из самых активных участников NATO. В случае крупномасштабного военного конфликта ее ВМС должны обеспечивать защиту атлантических коммуникаций, вести борьбу с подводными лодками (прежде всего подразумевались атомные ПА советского ВМФ) и действовать в составе корабельных группировок блока. Фрегаты относятся к наиболее современным и многочисленным надводным кораблям флота, способным решать весь крут свойственных им задач. В мирное время они участвуют во внешнеполитических акциях, а также в демонстрации присутствия в стратегически важных районах
Тип Norfolk (Duke пр. 23) - 16 единиц
Водоизмещение, т:
стандартное. 3 500
полное. 4 200
Главные размерения, м:
длина наибольшая (по КВЛ). 133 (122,7)
ширине! наибольшая lb, I
осадка при полном водоизмещении..5.5
осадка наиболее выступающей частью 7,3
ФРЕГАТ GRAFTON
Главная энергетическая установка:
тип дизель-газотурбинная с электродвижением
количество х гип ГТД -
– суммарная мощность, л.с. 2 х SM1A '* или SM1C '* -31 100
количество х тип ДЛ -
– суммарная мощность, л.с 4 х 12СМ-С 100
количество ГЭД- суммарная мощность, л.с 2 - 4 000
количество гребных винтов 2 ВРШ
Скорость хода, уз:
наибольшая… 28
на электродвижении. 15
Дальность плавания, мили:
ходом 15 уз 7 800
ходом 18 уз. 1 000
Экипаж, чел. (в том числе офицеров) 181 (13)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса. «Harpoon»
количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)
боекомплект 8IIKPRGM84C
СУ GWS-60
Зенитные ракетные комплексы:
тип комплекса. «Sea Wolt»
количество ПУ х направляющих (тип ПУ) 1 х 32 (ВПУ)
боекомплект. 32 ЗУР «Sea Wolf VLS»
СУ GWS-26 Mod 1 с двумя РЛС типа 911
Артиллерийские комплексы:
количество АУ х стволов (тип АУ). 1 л 1 - 114/55 (Мк 8 «Vickers»)
резервная ОЭСУ. 8H/GREOD
количество АУ х стволов (тип АУ). 2 х 1 - 30-мм (DS ЗОВ DES/MS1)
Противолодочное:
количество ТА х труб.2 х 2 -324-мм
тип торпед «Stingrays
Авиационное:
количество х тип вертолетов. 1 х «МегНп» ЕН 101 или «Lynx» НМА 3/8
оборудование ВПП светотехническое с системой
принудительной посадки «Helios»
тип ангара. палубный
Рад и озлект ронное:
БИУС. SSCS DNA 1 с системами связи
Link 11, 14 и 16, SATCOM
РЛС обнаружения ВЦ и НЦ.тип 996 (1)
РЛС обнаружения НЦ..тип 1008
РЛС навигационная тип 1007
СУ оружием общекорабельная GWS 25 мод.О
с двумя РЛС типа 911 (для ЗРК)
средства РТР. 6/5 (2) или «Scorpion»
активные средства РЭП. THORN EMI UAT
1. Шкиперские кладовые
