осадка наиболее выступающей частью 7,8
Главная энергетическая установка:
типПТУ
количество х тип ТЗА-
– суммарная мощность, л.с. 1 х «Westinghouse» - 35 000
количество х тип главных котлов
(параметры пара). 2 х «ВаЬсоск amp; Willcox» (84,-1 кг/гм2; 510'С)
количество гребных винтов..1 ВФШ
Скорость хода наибольшая, уз 27
Дальность плавания ходом 20 уз, мили 4 000
Экипаж, чел. (в том числе офицеров) 288 (17)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса. «Нагрооп»
ПУ. 2 направляющие в Мк 112 ПАРК
СУ SWG-1A «Нагрооп» LCS
Противолодочный ракетный комплекс:
тип комплекса ASROC
количество
боекомплект 8 ПКР RGM-84G + 8 ПЛУР RUR-5A
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 2x1 - 127/54 (Мк 42 мод. 9)
СУ Мк 68 GFCS
в обеспечении РЛС SPG-53A/D/F
количество АУ х стволов (тип АУ).1 х 1 -20-мм (Мк 15 «Vulcan Phalanx»)
Противолодочное:
количество ТА х труб (тип ТА).2x2 - 324-мм (Мк 32 мод. 5)
тип торпед. Мк 46 мод. 5
СУ противолодочного оружия Мк 1 14 мод. 16
Авиационное:
количество х тип вертолетовI х «Sea Sprite» SH-2G или 1 х «Ве11» 212 ASW
оборудование ВПП.светотехническое
тип ангара.телескопический
Радиоэлектронное:
БИУС FRISTS с системой Link 11
РЛС обнаружения ВЦ SPS-40B
РЛС обнаружения НЦ. SPS-10 или SPS-67
РЛС навигационная.. LN66
ПРИ системы TACAN SRN-15
комплекс РЭБ.. SLQ-32 (V)2
ПРН обнаружения ИК сигналов UPX-12
пассивные средства РЭП
(количество ПУ х направляющих) SRBOC Мк 36 (2 х 6- 130-мм)
активные средства РЭП.SLQ-32 (V) 2
ГАС с антенной в бульбовом обтекателе. SOS-26 СХ

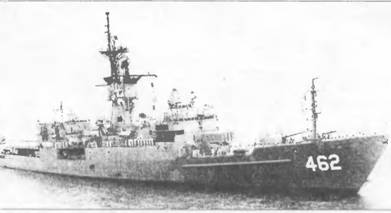

Фрегатср этого типа относятся к многоцелевым фрегатам ВМС США типа Кпох, строившимся в период с 1969 по 1975 гг. (см. раздел о фрегатах ВМС Греции, Тайваня и Турции). Корабли были проданы в соответствии с договором, заключенным в марте 1994 года Phutta Loetia Naphalai передали Таиланду 30 июля 1994 г., а Plmtta Yotfa Chulalok -19 августа 1996 г.
Тип Makut Rajakumarn - 1 единица
Водоизмещение, т:
стандартное 1650
полное 1900
Главные размерения, м:
длина наибольшая..97,6
ширина наибольшая.11
осадка при полном водоизмещении. 5,5
Главная энергетическая установка:
тип. дизель-газотурбинная,
только с раздельной работой двигателей
количество х тип форсажных ГТД-
– суммарная мощность, л.с 1 х ТМЗВ - 22 500

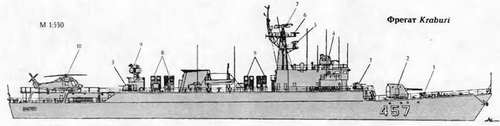

1. Обтекатель ГАС SQS-26 СХ 2 127-мм АУ
3. ПУ ПАУР и ПКР RGM-84C 4 Пост СУ Мк 68 CFCS с АП РЛС SPG-53A/D/F 5. ПУ НУ PC системы SBROC 6 АП РЛС SPS-40D
7. АП навигационной РЛС LN66
8. АП РЛС SPS-10F
9. АП станции WLR-1
10 АП системы Link 14
11 АП комплекса SLQ-32C
12. 324-мм ТА
13. Ангар
14. Вертолет АВ 212 ASW
15. 20-мм ЗАК "Vulcan Phalanx"
16. Порт ГБПА ГАС-SQR 18А (V)!
1 114-мм AV
2. Колонки (УАО WY1 22/61
3. АП навигационном РЛС 'Decca"
4. Al I РЛС /.W 06
У АП РЛС СУ АО VC-'\1 22/61 6 АП
9 324-мм ТА
10. Бпмвпмет "l.imbo"
11. Бомбосбрасыватель
12. 20-мм АУ
ФРЕГАТ MAKUT RAJAKUMARN
количество x тип маршевых АД -
– суммарная мощность, л.с.1 х 12 «Crossley - Pielstik» РС2.2 V 400 - 6 000
количество гребных винтов 2 ВРШ
Скорость хода, уз:
наибольшая под ГТД. 26
наибольшая под дизелями. 18
Дальность плавания, мили:
ходом 18 уз..5 000
ходом 26 уз..1200
Экипаж, чел. (в том числе офицеров). 140 (16)
Вооружение:
Артиллерийские комплексы:
количество АУ ч стволов (тип АУ).,,, 2x1 - 1 14/55 (Мк 8 «Vickers»)
количество АУ х стволов (тип АУ) 2 у 2 - 40/70 («Bofors»)
СУАО WM 22/61
количество АУ х стволов (тип АУ) 2 х 1-20-мм («Oerlikon»)
Противолодочное
количество ТА х труб (тип ТА) 2 * 3-324-мм (PMW 49А)
тип торпед. „. Мк 46
количество РБУ х труб (тип РБУ) 1 х 3 -305-мм («Limbo» Mk 10)
количество бомбосбрасывателей 1
Радиоэлектронное:
БИУС «Sewaco ТН»
РЛС обнаружения ВЦ и НЦ. DA 05
РЛС обнаружения ПЦ. ZW 06
Р'\С навигационная «Бесс а»
средства РТР. WLR-1
активные средства РЭП «Newton»
пассивные средства РЭП 2 х «Loral» Mk 135
ГАС с подкильной антенной DSQS-21C
" Находится не в работоспособном со‹тояпии
Контракт на постройку многоцелевого фре-га для ВМС Таиланда был подписан с фирмой «Yarrow Shipbuilders)) 25 августа 1969 г. Он предназначен для несения патрульной службы, охраны экономической зоны, эскортирования конвоев и борьбы с ПЛ противника в условиях угрозы со стороны средств воздушного нападения. Кроме того, фрегат может выполнять функции флагмана оперативного соединения, наносить удары по береговым объектам и оказывать огневую поддержку десантам. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 12 отсеков. Междонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении двух любых смежных отсеков. Нижний ярус надстройки изготовлен из стали, а второй, мачты и ходовой мостик -из легких сплавов. ГЭУ расположена одном отсеке, что снижает боевую живучесть корабля. Она не предусматривает совместную работу ГТД и ДД, которые работают на ВРШ через общий редуктор. Пе ред МО и позади него находятся отсеки с четырьмя ДГ (по два в каждом) мощностью по 410 кВт. В феврале 1984 г. на корабле произошел пожар, приведший к полному разрушению ГТД, который пришлось заменить. Затем демонтировали ЗРК «Sea Cat» и установили новые РЭВ. В 1997 г на месте ЗРК установили 40-мм АУ «Bofors», а ТА установили по бортам. Одновременно был оборудован новый автоматизированный пост управления в МО и центральный распределительный щит, демонтировали ЗРК «Sea Cat», а также заменили часть РТВ. Эти работы провели в Глазго на верфи фирмы-строителя. В 1997 г. на корабле установили 324-мм ТА, а на месте ЗРК «Sea Cat» - 40-мм АУ «Bofors». Также планировалось заменить бомбомет на 324-мм ТА для противолодочных торпед. Ввиду финансовых ограничений корабль не перевооружили Большая степень автоматизации корабля позволила существенно сократить экипаж. В настоящее время фрегат используется в качестве флагмана соединения фрегатлв китайской постройки (типов 025Т, 053НТ и 053НЦН)) и в качестве учебного судна.
