Боевые корабли японского флота. Подводные лодки (10.1918-8.1945). Справочник
Шрифт:
I-54 (до мая 1942 г. заказ № 627) I-54 являлась первой японской ПЛ, получившей на вооружение РЛС обнаружения надводных целей тип 3 мод. 2 модиф. 2. Без приемных испытаний корабль включили в состав 15-го ДПЛ Шестого флота, и он приступил к боевой подготовке во Внутреннем японском море. 15.04.1944 г. I-54 вышла из Куре и направилась в центральную часть Тихого океана для борьбы с судоходством противника. 22.05.1944 г. ПЛ возвратилась в Куре из-за поломки одного из ДГ. 23.09.1944 г. корабль передали в распоряжение командира 101-го Особого диверсионно-разведывательного отряда, но 8.10.1944 г., ввиду складывавшейся военной обстановки его отозвали в первую линию. 16.10.1944 г. I-54 вышла из Куре и направилась в район к востоку от Филиппинских о-вов для борьбы с судоходством противника. 23.10.1944 г. в 70 милях к востоку от пролива Суригао ПЛ обнаружил и потопил глубинными бомбами американский эскортный миноносец Richard М. Rowell.
I-56 (до мая 1942 г. заказ № 629) Без приемных испытаний I-56 включили в состав 15-го ДПЛ Шестого флота, и она приступила к боевой подготовке во Внутреннем японском море. 23.07.1944 г. ПЛ вышла из Куре и направилась к атоллу Улити, имея на борту 15 т продовольствия. После разгрузки (31.07.1944 г.) она приступила к патрулированию в центральной части Тихого океана. 25.08.1944 г. корабль возвратился в Куре. 23.09.1944 г. I-56 передали в распоряжение командира 101-го Особого диверсионно- разведывательного отряда, но 8.10.1944 г., ввиду складывавшейся военной обстановки, ее отозвали в первую линию. 16.10.1944 г. ПЛ вышла из Куре и направилась в район к востоку от Филиппинских о-вов для борьбы с судоходством противника. 23.10.1944 г. к востоку от о. Лейте I-56 атаковала американский КОН и торпедой повредила американский танкодесантный корабль LST 695 (1653 т). 24.10.1944 г. в этом же районе (9° 45' N; 126° 42' Ost) ПЛ
I-58 (до мая 1942 г. заказ № 629) Без приемных испытаний I-58 включили в состав 15-го ДПЛ Шестого флота, и она приступила к боевой подготовке во Внутреннем японском море. 23.09.1944 г. ПЛ передали в распоряжение командира 101-го Особого диверсионно- разведывательного отряда. С 1.10 по 4.12.1944 г. на подходах к Токуяма на корабле проводились опыты по транспортировке (за ограждением рубки, на месте 140-мм орудия) двух амфибийных машин. В декабре 1944 г. I-58 пришла в Куре, где на верфи флота с января по февраль 1945 г. демонтировали ангар для хранения ГСМ, пневматическую катапульту, часть компрессоров, 140-мм орудие, установили оборудование для транспортировки и боевого использования шести человекоуправляемых торпед, до четырех (2x2) увеличили число 25-мм зенитных автоматов, устройство работы дизелей под водой ("шнорхель") 1.03.1945 г. ПЛ (капитан 3 ранга Хасимото) вышла из Токуяма и направилась к о-вам Рюкю, имея на борту шесть человекоуправляемых торпед (миссия "Чимбу", по другим данным "Камитаке"). 6.03.1945 г. она подошла к о. Ива Дзима, но использовать свои человекоуправляемые торпеды не смогла из-за противодействия со стороны противника. 7.03.1945 г. I-58 всплыла в надводное положение, приступила к подзарядке АБ и подготовке человекауправляемых торпед к боевому использованию. В этот момент ей приказали прекратить операцию и следовать к о. Окиносима. 11.03.1945 г. ПЛ подошла к острову, сбросила в воду человекоуправляемые торпеды и приступила к наведению "камикадзе" на боевые корабли противника. Благодаря ей, японским самолетам базовой авиации удалось повредить американский АВ Randolph. 16.03.1945 г. I-58 возвратилась в Куре. 3.04.1945 г. ПЛ (капитан 3 ранга Хасимото) вышла из Токуяма и направилась к о. Окинава, имея на борту шесть человекоуправляемых торпед (миссия "Татаре"), на подходах к острову ей надлежало присоединиться к группе кораблей во главе с ЛК Ямато. 29.04.1945 г. корабль возвратился в Куре, не выполнив поставленной задачи из-за противодействия со стороны противника. 18.07.1945 г. I-58 (капитан 3 ранга Хасимото) вышла из Куре и направилась в район между о-вами Окинава и Филиппинами, имея на борту шесть человекауправляемых торпед (миссия "Тамон"). 27.07.1945 г. ПЛ атаковала союзный КОН двумя человекауправляемыми торпедами, которым удалось повредить ЭМ Lowry (19° 30' N: 128° 00' Ost) из состава его охранения. 30.07.1945 г. корабль между о-вами Тиниан и Сайпан обнаружил американский ТКР Indianapolis, который доставил на Тиниан самую тяжелую часть атомной бомбы, предназначавшейся для Хиросимы. Командир I-58 ошибочно классифицировал его как ЛК типа New Мехiсо. ПЛ выпустила по крейсеру шесть обычных торпед и добилась двух попаданий Indianapolis затонул (12° 02' N; 134° 48' Osl) в течении 15 минут, не успев дать сигнал бедствия. Спустя три дня американцы спасли только 316 членов его экипажа из 1199 человек. 12.08.1945 г. между о-вами Лейте и Окинава I-58 безуспешно атаковала двумя человекоуправляемыми торпедами американский десантный корабль Oakhill, шедший в охранении эскортного миноносца Thomas F. Nickel. 19.08.1945 г. ПЛ возвратилась в Куре. В декабре 1945 г. корабль перешел в Сасебо, где его полностью разоружили. 1.04.1946 г. I-58 затопили у о. Гото (32° 37' N; 129° 17' Ost), предварительно взорвав главные механизмы.
Штабные типа А1
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|
| I-9 | верфь флота, Куре | январь 1939 г. | 20.05.1940 г. | 13.02.1941 г. | 113,7x9,5x5,3/5,8 (20 мм) | 2919 (2434)/4149 т |
| I-10 | с. в. ф. "Кавасаки", Кобе | январь 1939 г. | 20.09.1939 г. | 31.10.1941 г. | ||
| I–11 | с. в. ф. "Кавасаки", Кобе | декабрь 1939 г. | 28.02.1941 г. | 16.05.1942 г. |
А. № 35, № 36 заказаны в рамках "Третьей программы по замене кораблей" 1936 г. и строились по бюджету на 1938/39 гг., № 138 — в рамках "Четвертой программы по замене кораблей" 1939 г. и строилась по бюджету на 1939/40 гг. Предназначались для управления эскадрами ПЛ, ретрансляции сигналов управления, ведения разведки и борьбы с кораблями противника на всей акватории Тихого океана. Классифицировались как штабные ПЛ. Проект разработан МТД на базе большой патрульной лодки типа J3. В отличие от прототипа, были увеличены размеры корпуса, несколько изменена его форма, ГСМ со сложенными крыльями хранился в одном контейнере, который располагался перед боевой рубкой, имел с ней единое ограждение и был жестко связан с прочным корпусом, пневматическая катапульта находилась в носовой оконечности корабля, установлены более мощные и совершенные четырехтактные дизели с навешанными генераторами, что позволило обеспечить надводный ход 23,5 узла, увеличена емкость АБ, 13,2-мм пулеметы заменили на четыре 25-мм (2x2) зенитных автомата. ПЛ имела двухкорпусную конструкцию, девять отсеков, разделенных плоскими переборками, четыре группы ЦГБ и топливные танки вне прочного корпуса. Главные механизмы (дизели, генераторы, ЭД и компрессоры ВВД) имели резино-металлические амортизаторы. Большинство конструкций легкого корпуса выполнены сварными, а боевая рубка — в виде цилиндра, положенного на прочный корпус. Рабочая глубина погружения 100 м. Автономность 90 суток. Каждый из ГЭД с помощью разобщительной муфты навешивался на свою линию вала. В отличие от типа J3, они имели меньшую мощность, но благодаря удачным обводам корпуса, сохранилась прежняя скорость хода, а дальность плавания возросла до 90 миль. Генераторы могли одновременно работать на подзарядку АБ и на потребители электроэнергии. С момента начала боевых действий корабли данного типа использовались в качестве флагманов эскадр. В рамках "Пятой программы по замене кораблей" 1942 г. предполагали начать постройку № 700 и № 701, но, заказы на них в сентябре 1942 г. аннулировали. При этом заложили корабnь аналогичной конструкции типа А2, являвшийся ретранслятором сигналов.
Б. Два дизеля (семицилиндровые, четырехтактные) — 12400 л. с. (суммарная контрактная) + ЭД — 2400 л. с. (суммарная контрактная).
В. Надводная: — 23,5 узла (максимальная, контрактная); — 16 узлов (экономическая), подводная: — 8 узлов (максимальная, контрактная); — 3 узла (в течение 30 часов).
Г. 220 т соляра + 35 т авиационного бензина.
Д. Надводная: — 14000 миль (16 узлов), подводная: — 60 миль (3 узла).
Е. 29,6%
Ж. 100 человек.
З. 1 — 140-MM/40 тип 11 мод. А1 (Д. стр. — 86 кбт.; 5 выстрелов в минуту; 150 выстрелов), 4 — 25-мм/60 тип 96 (Д. стр. — 40 кбт./5200 м; от 110 до 260 выстрелов в минуту; 1800 унитарных патронов).
И. 6 носовых ТА 533-мм (18 торпед).
К. Катапульта "Куре 1" мод. 4; ГСМ тип 0 (Е14Y1).
Л. СУАО для 140-мм орудия: 1,5-м дальномер тип 97 (переносной), ПУТС для 533-мм ТА: АПТС тип 93; линейчатый ночной прицел тип 93; командирский перископ.
М.I-10 с апреля 1944 г.: РЛС обнаружения воздушных целей тип 3 мод. 3 модиф. 1.
I-9 (до июня 1939 г. заказ № 35) В марте 1941 г. возглавила Первую эскадру ПЛ Шестого флота (флаг контр-адмирала Сато Цутому), и вместе с ней до ноября 1941 г. занималась боевой подготовкой в водах Метрополии, базируясь на Куре. С 10-го по 18.11.1941 г. корабль

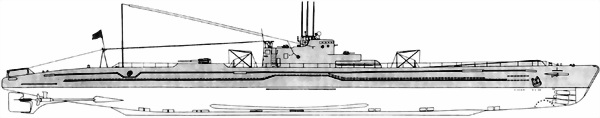

ПЛ I–9 после вступления в строй
Продольный разрез ПЛ I-9:
1. ЦГБ; 2. Цистерна пресной воды; 3. Топливные танки; 4. Уравнительная цистерна; 5. Дифферентные цистерны; 6. Шахта гирокомпаса; 7. Цистерна чистых масел; 8. Цистерна циркуляционных масел; 9. Провизионка; 10. Топедозаместительная цистерна; 11. АБ; 12. Якорный шпиль; 13. Носовой горизонтальный руль; 14. Привод носового горизонтального руля; 15. Машинка привода носового горизонтального руля; 16. Пост управления носовыми горизонтальными рулями; 17. Носовая станция ВВД; 18. Торпедный отсек (отсек живучести); 19. Лебедка торпедопогрузочного устройства; 20. Торпедопогрузочный люк; 21. Жилой (aккyмyляторный) отсек; 22. 140-мм орудие; 23. Контейнер для хранения ГСМ; 24. Ходовой мостик; 25. Боевая рубка; 26. Центральный пост; 27. Компрессоры системы ВВД; 28. 12-см бинокль; 29. 25-мм зенитные автоматы; 30. Шахта вдувной вентиляции; 31. Шахта вытяжной вентиляции; 32. Центральная станция системы ВВД; 33. Погреб артилерийского боезапаса; 34. Компрессор для обслуживания катапульты; 35. Отсек главных механизмов; 36. Отсек вспомогательных механизмов; 37. Шахта дальномерного поста; 38. Дизель; 39. Шлюпка; 40. ГЭД; 41. Щит управления ГЭД; 42. Разобщительная муфта; 43. Дейдвудный сальник; 44. Отсек электродвижения; 45. Кормовая станция ВВД; 46. Пост управления кормовыми рулями; 47. Привод вертикальных рулей; 48. Машинка привода вepтикальных рулей; 49. Привод кормовых горизонтальных рулей; 50. Машинка привода кормовых горизонтальных рулей; 51. Кормовой жилой отсек (отсек живучести); 52. Kpaнец первых выстрелов для 25-мм зенитных автоматов; 53. Катапульта для запуска ГСМ
I-10 (до июня 1939 г. заказ № 36) В ноябре 1941 г. стала вторым флагманом Первой эскадры ПЛ Шестого флота. 16.11.1941 г. корабль вышел из Йокосуки и вдоль Алеутских о-вов направился к западному побережью США. В конце декабря 1941 г. он перешел в район о-вов Фиджи. 1.12.1941 г. I-10 у о-ва Фиджи обнаружила американский ТКР Astoria. 16.12.1941 г. ПЛ (капитан 3 ранга Каяхара) у западного побережья США потопила американское торговое судно (4473 т). 4.01.1942 г. она заняла позицию к юго-востоку от Гавайских о-вов для атаки боевых кораблей, следующих в Перл-Харбор. 18.01.1942 г. I-10 пришла на атолл Кваджелейн. В середине февраля 1942 г. она возглавила Группу "С" и с 14-го по 26.02.1942 г. перешла в Давао. 2.03.1942 г. ПЛ направилась в район к югу от о-вов Ява между 103° и 110° Ost для поиска и атаки боевых кораблей противника, следующих из Австралии к о-вам Ява и Суматра. С 22.03. по 8.04.1942 г. корабль перешел в Пенанг. 28.02.1942 г. I-10 возглавила (на переходе в Пенанг) Восьмую зскадру ПЛ (флаг контр-адмирала Исидзаки). 29.04.1942 г. лодка направилась к восточному побережью Африки. 05.1942 г. корабль дважды поднимал в воздух бортовой ГСМ для поиска торговых судов противника. 20.05.1942 г. бортовой ГСМ произвел облет Дурбана. В тот же день I-10 (капитан 3 ранга Каяхара, старший на борту контр-адмирал Исидзаки) у восточного побережья Африки потопила английское торговое судно (4200 т). 23.05.1942 г. бортовой ГСМ произвел облет Порт Елизабет и Симонстауна. 24.05.1942 г. ПЛ у восточного побережья Африки потопила английское торговое судно (7450 т). 27.05.1942 г. бортовой ГСМ произвел облет Диего-Суарес, но, из-за тумана, пилот не обнаружил в порту города суда и боевые корабли противника. 30.05.1942 г. бортовой ГСМ вновь прозвел облет Диего-Суарес и побережья о. Мадагаскар. По его данным, 31.05.1942 г. была произведена атака порта карликовыми лодок, которым удалось потопить английский ТН British Loyalty (6993 т) и повредить английский ЛК Ramillies. 1.06.1942 г. бортовой ГСМ облетел Диего-Суарес для выяснения результатов атаки. С 1-го по 25.06.1942 г. у о. Мадагаскар I-10 (капитан 3 ранга Каяхара) потопила два американских торговых судна (соответственно 2320 т и 3230 т). 30.06.1942 г. в 600 милях к югу от о. Мадагаскар ПЛ приняла топливо и пополнила запасы со вспомогательного КР Аикоку Мару. 10.07.1942 г. I-10 в Индийском океане потопила английское торговое судно (4320 т). 15.07.1942 г. бортовой ГСМ произвел облет Рейниона. 16.07.1942 г. ПЛ потопила два английских торговых судна (суммарным водоизмещением 8620 т) и в этот же день бортовой ГСМ произвел облет Мауритиуса. 27.07.1942 г. корабль потопил голландское торговое судно (4396 т). 9.08.1942 г. он возвратился в Пенанг. С 11-го по 14.09.1942 г. I-10 перешла в Сингапур, где на базе флота Селетар провели текущий ремонт корпуса и механизмов. 19.09.1942 г. она возвратилась в Пенанг. С 18.10 по 29.12.1942 г. ПЛ патрулировала в Индийском океане. С 2-го по 15.01.1943 г. корабль перешел в Рабаул. 22.01.1943 г. I-10 направилась в район между Ноумеа и Оклендом для борьбы с судоходством противника. 13.02.1943 г. в проливе Торесс ПЛ (капитан 3 ранга Ямада) потопила американское торговое судно (7176 т), а 19.02.1943 г. у северного побережья Австралии — австралийское торговое судно (7141 т). 6.03.1943 г. корабль пришел на атолл Трук. С 25.04 по 13.05.1943 г. I-10 перешла в Сингапур, где на базе флота Селетар провели текущий ремонт корпуса и механизмов. С 10-го по 16.06.1943 г. она перешла в Пенанг. 18.06.1943 г. ПЛ, имея на борту 180 т соляра и около 20 т продовольствия, вместе с I-8 вышла в Индийский океан. К югу от о. Мадагаскар I-10 передала на I-8 120 т соляра и продовольствие. 24.07., 15-го и 23.09.1943 г. корабль (капитан 3 ранга Тонодзука) у архипелага Чагос потопил три английских торговых судна (соответственно 6710 т, 4830 т и 3440 т). 5.10.1943 г. ПЛ атаковала союзный конвой АР.47 и торпедой повредила английский ТН (9057 т). 7.10.1943 г. она потопила английское торговое судно (7926 т). 25.10.1943 г. корабль возвратился в Пенанг и с 8-го по 26.03.1944 г. перешел в Йокосуку, где на верфи флота провели текущий ремонт корпуса и механизмов, установили РЛС тип 3 мод. 3 модиф. 1. С 21-го по 30.04.1944 г. лодка перешла на атолл Трук. 1.05.1944 г. I-10 возглавила группу ПЛ, призванную вести разведку между Рабаулом и о-вами Адмиралтейства в интересах командующего Обьединенным Флотом и 2.05.1944 г. направилась в назначенный район. 12.06.1944 г. она получила приказ следовать к Марианским о-вам и к 22.06.1944 г. заняла позицию в 300 милях к востоку от архипелага. 29.06.1944 г. I-10 получила приказ следовать к о. Сайпан для эвакуации вице-адмирала Такага и штаба Шестого Флота. 4.07.1944 г. в 65 милях к востоку от о. Сайпан во время радиосеанса она была обнаружена и потоплена со всем экипажем глубинными бомбами американскими ЭМ David W. Тауlоr и эскортным миноносцем Riddle.
