Лит.: Яновский Б. М., Земной магнетизм, [З изд.], т. 1, Л., 1964.
Ю. А. Бурцев.
Магнитограф солнечный
Магнито'граф со'лнечный, прибор для измерения магнитного поля на Солнце. Впервые был применен американским астрономом Х. Бабкоком в 1952 для регистрации продольной составляющей магнитного поля, а в последующие годы усовершенствован в СССР. Основные элементы М. с.: электрооптический светомодулятор, спектрограф, светоприёмники (фотоумножители), записывающее устройство. Метод измерения основан на Зеемана эффекте , в результате которого спектральная линия расщепляется на две s-компоненты, поляризованные по кругу в противоположных направлениях. Изображение Солнца фокусируется на щель спектрографа, за которой
Схема М. с. для измерения поперечного поля разработана советскими астрономами А. Б. Северным и В. Е. Степановым в 1959. В этом варианте М. с. перед щелью спектрографа помещается фазовая пластинка, превращающая линейную поляризацию света в круговую. Имеется конструкция М. с. — так называемый солнечный вектор-магнитограф, с помощью которого измеряются одновременно все три компоненты поля. М. с. обычно снабжены устройством для составления карт магнитного поля Солнца, яркости и скорости движения вещества на отдельных участках или на всей поверхности Солнца. Чувствительность современных М. с. 0,3—1 гс для продольного и 50—100 гс для поперечного магнитного поля.
Лит.: Степанов В. Е., Северный А. Б., Фотоэлектрический метод измерения величины и направления магнитного поля на поверхности Солнца, «Известия Крымской астрофизической обсерватории», 1962, т. 28; Solar magnetic fields, ed. R. Howard, Dordrecht, 1971.
В. А. Котов.

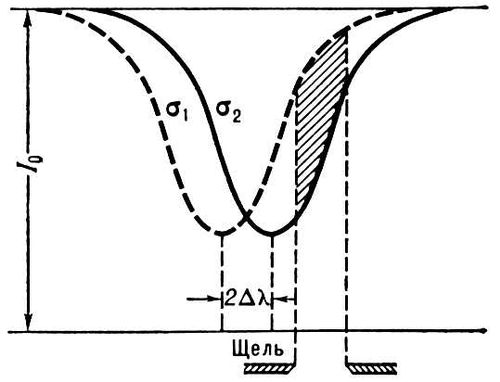

Рис. к ст. Магнитограф солнечный.
Магнитография
Магнитогра'фия (от греч. magnetis — магнит и ...графия ), феррография, способ получения на обычной бумаге буквенных, цифровых и других отпечатков при помощи магнитного порошка. Наиболее часто М. реализуется по так называемой схеме с промежуточным магнитным носителем. На приведённой схеме печатающего устройства промежуточным носителем служит магнитный барабан, по окружности которого последовательно расположены магнитные записывающие головки, узел проявления, прижимной ролик, узел очистки и стирающая головка. В процессе работы устройства магнитный барабан вращается равномерно; в его магнитном слое образуется скрытое магнитное изображение записываемого знака в виде мозаики из отдельных магнитных отпечатков, созданных соответствующими магнитными головками записи. В узле проявления к намагниченным участкам поверхности барабана притягиваются частицы ферромагнитного порошка, образуя видимое изображение записанных знаков. Соприкасаясь с бумагой, порошок «прилипает» к её поверхности. Полученные таким образом отпечатки закрепляются, в простейшем случае вдавливанием частиц порошка в бумагу при прокатке между валками. Для лучшего сцепления с бумагой ферромагнетик покрывают термопластичной смолой, а валки нагревают. При прокатывании бумаги через валки смола расплавляется и прочно спаивает порошковое изображение с бумагой. Оставшийся на магнитном барабане после переноса изображения на бумагу порошок снимается в узле очистки меховыми щётками и струей воздуха, а скрытое магнитное изображение стирается магнитной головкой — барабан готов к новой записи. Если требуется получить несколько копий, скрытые магнитные изображения знаков не стирают; процесс печати может быть повторен практически неограниченное число раз.
Минимальный размер отпечатка знака, получаемый при М., составляет 2 ' 3 мм; скорость печати на устройстве, выполненном по рассмотренной схеме, обычно составляет 6000 строк/мин, но может быть значительно увеличена. Основное применение М. — печатающие устройства для вывода информации из ЭВМ.
Лит.:
М. Г. Арутюнов.

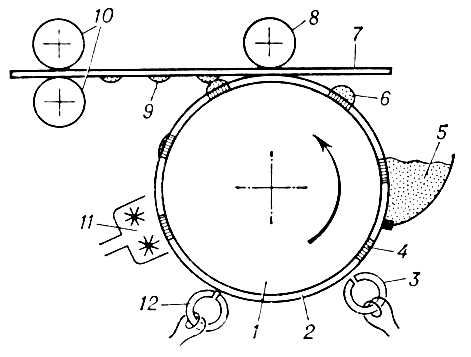

Схема устройства для магнитографии: 1 — магнитный барабан; 2 — магнитный слой барабана; 3 — блок магнитных записывающих головок; 4 — скрытое магнитное изображение; 5 — ферромагнитный порошок; 6 — порошковое изображение; 7 — бумага; 8 — прижимной ролик; 9 — порошковое изображение на бумаге; 10 — обжимные валики; 11 — узел очистки; 12 — магнитная стирающая головка.
Магнитодвижущая сила
Магнитодви'жущая си'ла, намагничивающая сила, величина, характеризующая магнитное действие электрического тока. Вводится при расчётах магнитных цепей по аналогии с электродвижущей силой в электрических цепях. М. с. F равна циркуляции вектора напряжённости магнитного поля Н по замкнутому контуру L , охватывающему электрические токи, которые создают это магнитное поле:
(в единицах СИ).
Здесь: Hl — проекция Н на направление элемента контура интегрирования dl , n — число проводников (витков) с током li , охватываемых контуром. Единица М. с. в Международной системе единиц (СИ) — ампер (или ампер-виток), в СГС системе единиц (симметричной) — гильберт .
Магнитодинамика
Магнитодина'мика, магнетодинамика, раздел учения о магнетизме , в котором рассматриваются процессы намагничивания в изменяющихся во времени полях. Изучение частотной зависимости магнитных свойств (см., например, Магнитный резонанс ), помимо теоретического значения, имеет большой практический интерес в связи с применением ферромагнитных материалов в приборах и устройствах, работающих в переменных полях (см. Ферромагнетизм ). Термин «М.» в современной научной литературе применяется редко.
Магнитодиэлектрики
Магнитодиэле'ктрики, магнитные материалы , представляющие собой связанную в единый конгломерат смесь ферромагнитного порошка и связки — диэлектрика (например, бакелита, полистирола, резины); в макрообъёмах обладают высоким электрическим сопротивлением, зависящим от количества и типа связки. М. могут быть как магнитно-твёрдыми материалами , так и магнитно-мягкими материалами . Магнитно-мягкие М. вырабатывают в основном из тонких порошков карбонильного железа, молибденового пермаллоя и альсифера с различной связкой. Магнитно-мягкие М. применяют для изготовления сердечников катушек индуктивности, фильтров, дросселей, радиотехнических броневых сердечников, работающих при частотах 104 —108 гц .
Магнитно-твёрдые М. изготовляют на основе порошков из ални сплавов , Fe — Ni — Al — Со сплавов (альнико), ферритов . Коэрцитивная сила этих М. ниже, чем массивных материалов, на несколько десятков %, а остаточная индукция меньше почти в 2 раза. Однако они всё больше применяются в телефонии и приборостроении (постоянные магниты, эластичные герметизаторы для разъёмных соединений и др.).
Лит.: Толмасский И. С., Металлы и сплавы для магнитных сердечников, М., 1971.
