Магни'тный усили'тель, усилитель электрических сигналов, основанный на использовании присущей ферромагнитным материалам нелинейной зависимости магнитной индукции В от напряжённости магнитного поля Н . Управляемыми элементами в М. у. являются индуктивности катушки с ферромагнитными сердечниками, в которых действуют 2 переменных магнитных поля; одно изменяется с частотой источника питания, другое — с частотой усиливаемого сигнала. Простейший М. у. состоит из 2 замкнутых магнитопроводов, обмотки которых W1 включены последовательно и питаются от источника переменного напряжения ~ U (рис. ). Вторичные обмотки W2 включаются последовательно и навстречу друг другу, поэтому замыкание обмоток W2 на небольшое сопротивление не вызывает какого-либо изменения силы тока i1
М. у. принципиально отличается от лампового и транзисторного усилителей тем, что усиливаемый сигнал изменяет не внутреннего сопротивление лампы (транзистора), а индуктивность L1 , включенную последовательно с нагрузкой RH , в результате чего изменяется протекающий через нагрузку ток. М. у. по существу является модулятором, в котором ток в нагрузке более высокой частоты модулируется по амплитуде усиливаемым сигналом (низкой частоты). Для получения на выходе М. у. сигнала той же формы, что и усиливаемый сигнал, устройство дополняют выпрямителем в цепи нагрузки, выполняющим роль детектора .
Коэффициент усиления по току Ki и по мощности Кр для простейших М. у. равны:
где Ry — активное сопротивление обмоток W2 , Di1ср — приращение тока нагрузки, соответствующее приращению тока сигнала Di2 , n1 и n2 — число витков в первичной и вторичной обмотках. По сравнению с ламповыми и полупроводниковыми усилителями М. у. имеют относительно высокую инерционность, которая объясняется главным образом отставанием во времени изменения тока i2 в управляющей обмотке от изменения напряжения, подаваемого на вход М. у. Поэтому их применяют преимущественно для усиления сигналов постоянного или медленно изменяющегося тока. Инерционность М. у. можно снизить (повысить быстродействие) введением гибкой обратной связи , увеличением числа каскадов усиления, а также включением дифференцирующего контура на входе М. у., шунтированнем нагрузки ёмкостью и др. Для расширения частотного диапазона усиливаемых колебаний в сторону более высоких частот целесообразно применять М. у. совместно с ламповыми, полупроводниковыми, электромашинными и другими типами усилителей.
Существуют сотни модификаций схем и конструкций М. у., отличающихся видом нагрузочной характеристики, способом осуществления обратной связи, числом и формой сердечников, видом усиливаемых сигналов, системой смещения, режимом работы. Выбор типа М. у. зависит от требуемых коэффициентов усиления, частоты усиливаемых колебаний, области использования. М. у. имеют самое разнообразное применение — от точных измерит, приборов до устройств автоматического управления мощными производств. агрегатами (прокатными станами, экскаваторами и т.п.). Широкое применение М. у. обусловлено преимуществами: большим сроком службы, высокой надёжностью, простотой обслуживания, значительным коэффициентом усиления, низким порогом чувствительности для сигналов постоянного тока (10– 19 —10– 17вт ), широким диапазоном усиливаемых мощностей — от 10– 13 —10– 6вт до нескольких десятков и даже сотен квт, постоянной готовностью к работе, возможностью суммировать на входе нескольких управляющих сигналов, значительной перегрузочной способностью, пожаро- и взрывобезопасностью, стабильностью характеристик в процессе эксплуатации.
Лит.: Розенблат М. А., Магнитные усилители, 3 изд., М., 1960; его же, Магнитные элементы автоматики и вычислительной техники, М., 1966.

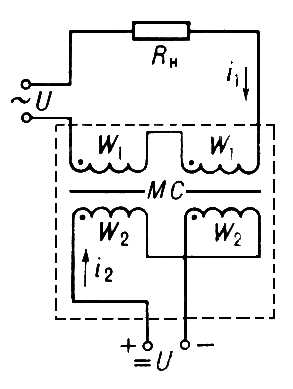

Схема простейшего магнитного усилителя: ~ U — переменное напряжение; Rн — сопротивление нагрузки; W1 — первичные обмотки; W2 — вторичные обмотки; МС — магнитные сердечники; = U —
